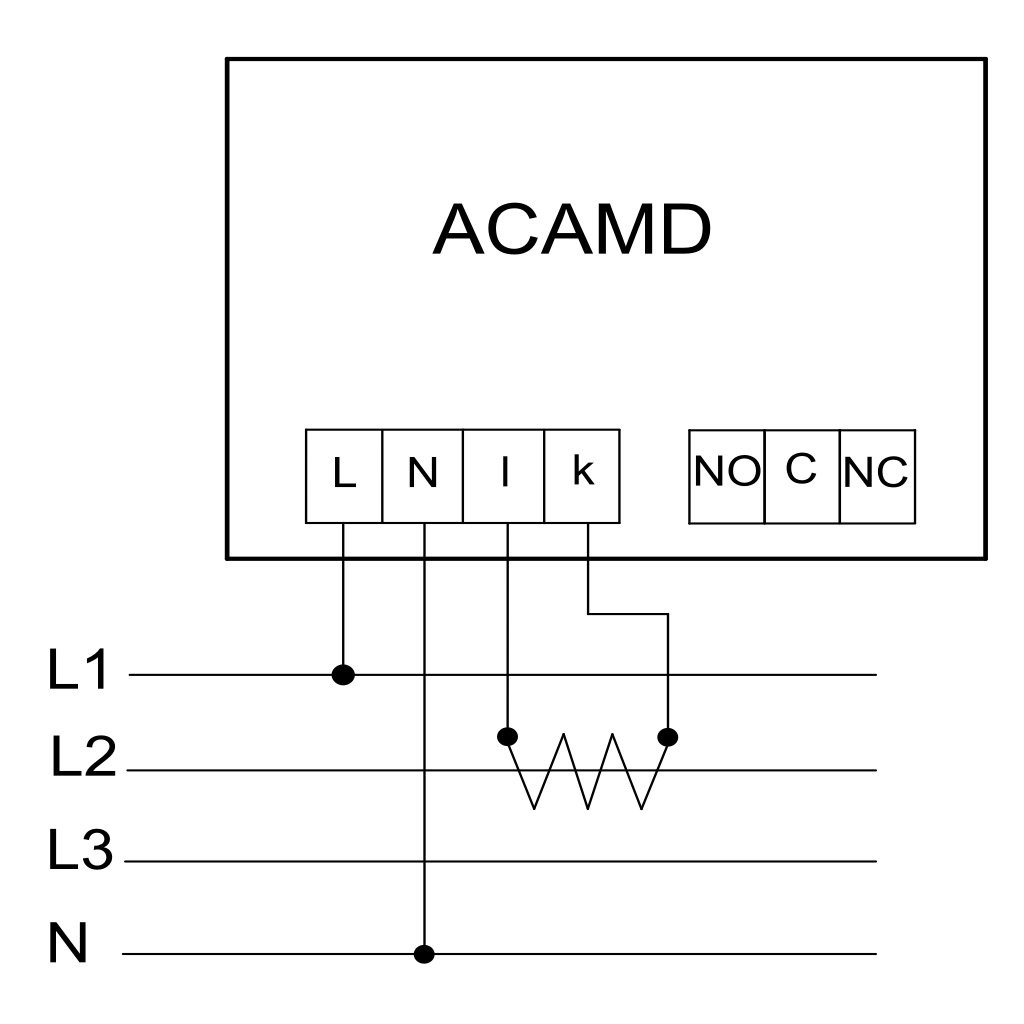

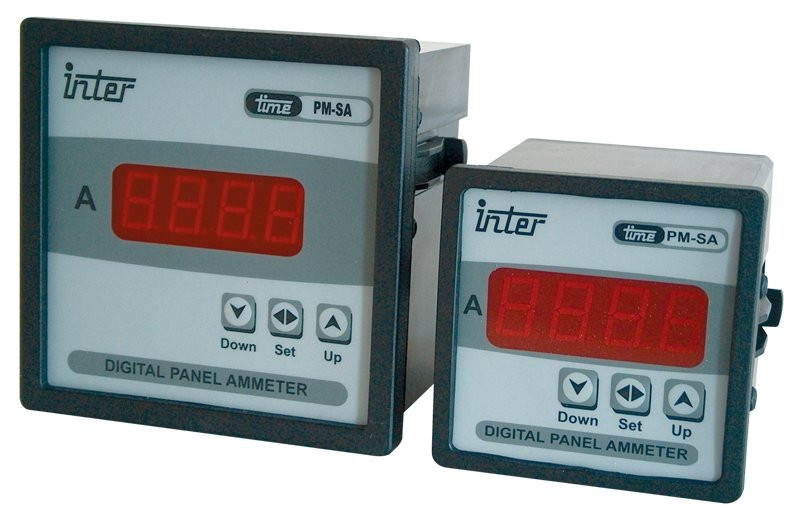

instrument je namenjen za neposredno merjenje električne napetosti določenega omrežja, vse do 50 A, brez naknadno vgrajenega pomožnega dela. Priključitev napajalne napetosti je skozi vezne sponke, ki se nahajajo na hrbtni strani instrumenta. Električni vhod instrumenta je je prav tako vgrajen na hrbtni strani, podobno tudi nizkonapetostno električno stikalo s prestavnim razmerjem 50/5A, prek katerega je potrebno voditi fazni vodič. Delovanje instrumenta je avtomatično, o električnih vrednostih pa sporoča LED prikazovalnik s tremi znaki. Ta se nahaja na sprednji strani instrumenta.
Tehnični podatki
Potrebna napetost za delovanje:
|
230 V AC, 50/60 Hz
|
Razpon delovanja:
|
(0,8 – 1,2)×Un
|
Natančnost:
|
± 0,1 %
|
Primeren dovod za vključitev
|
|
Presek:
|
1 – 2,5 mm2
|
Delovna temperatura:
|
-25 °C…+65 °C
|
Zaščita pri stičnici:
|
IP 20
|
vgrajena na sprednji strani strani zgoraj:
|
IP 40
|
Koda
|
Merilni razpon
|

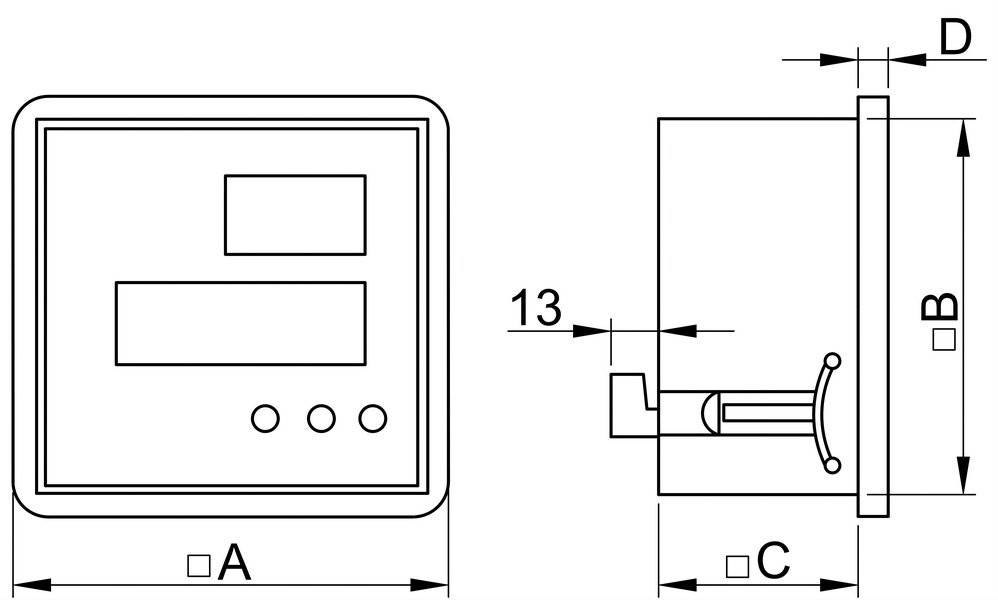

Mera
|
Teža
|
ACAMD-96-50
|
0-50A AC
|
96x96 mm
|
445 g
|
ACAMD-72-50
|
0-50A AC
|
72x72 mm
|
245 g
|
|
|
|
