Koda
|
|
Elektr. Podatki kontaktov
|
Naznačena obratovalna napetost
|
|
 |
| NYKK8475 |
I
|
|
0 |

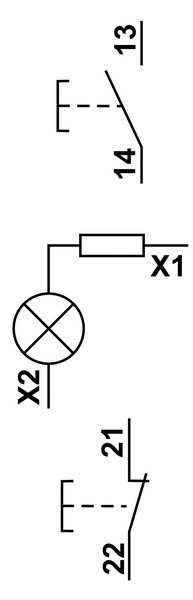

1×NC+1×NO
|
240 V |
NYGI130 |

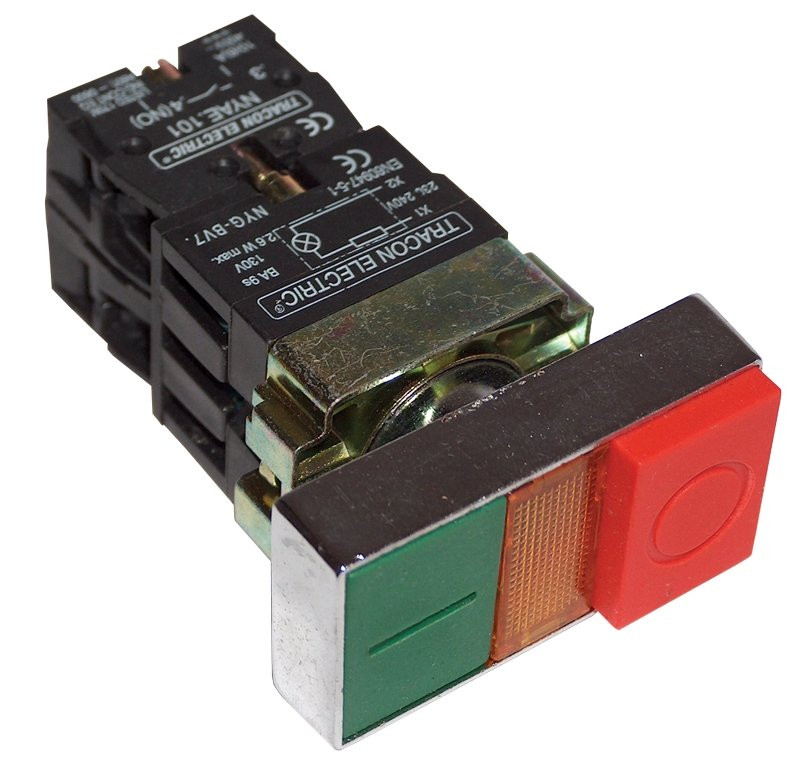

Dvojne, vklopno-izklopne tipke (montirane na kovinsko osnovo)

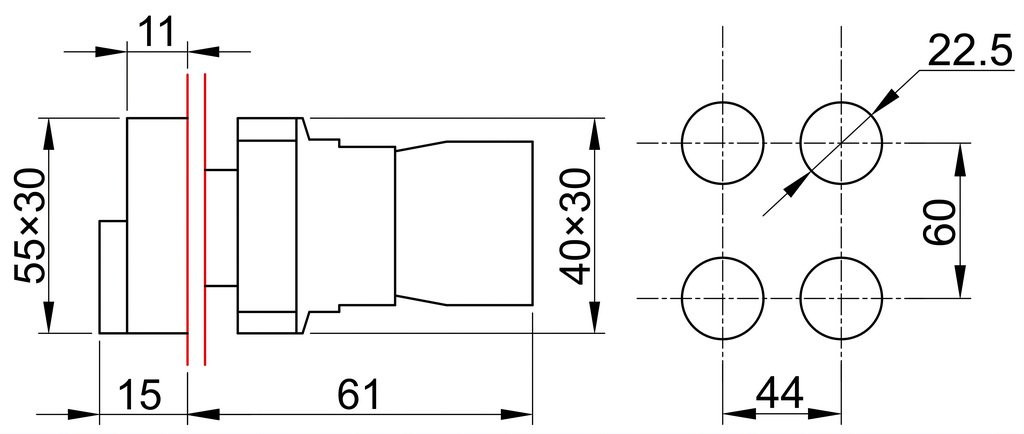

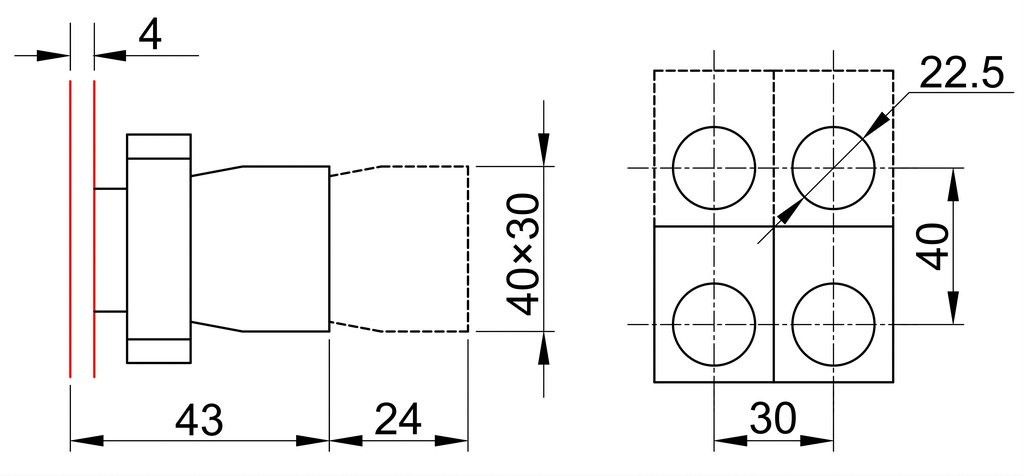

Aparate je mogoče od znotraj pričvrstiti v 22 mm izrezane odprtine s pomočjo dveh vijakov osnovne naprave. Število kontaktnih sestavin, pričvrščenih na osnovno napravo se lahko po potrebi dopolni s štirimi kosi. V primeru zamenjave starejših upravljalnih aparatov razdelilnih tabel, ki so bili še montirani v 38 mm vrtine, na sodobne panelke, jih lahko pričvrstimo s pomočjo tako imenovanih redukcijskih prstanov).
|
Tracon koda
|
Barva
|
|
Kontakt
|
|
Osnovna izvedba
|
Izvedba z ohišjem
|
Zelena
|
Rdeča
|
|
NYKK8325
|
NYKK8325T
|
-
|
-
|
TK/T1+F2/
|
1Ny+1Z
|
|
NYKK8425
|
NYKK8425T
|
“I”
|
(izbočena) “0”
|
TK/T1+F2/
|
1Ny+1Z
|
