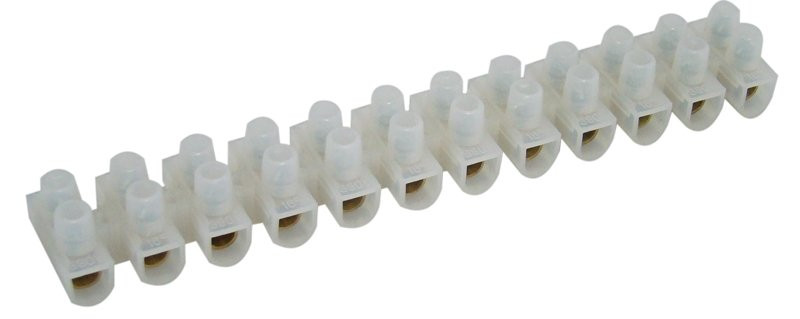

Fleksibilne in bakelitne Vrstne sponke
| Koda |
 |
 |
 |
 |

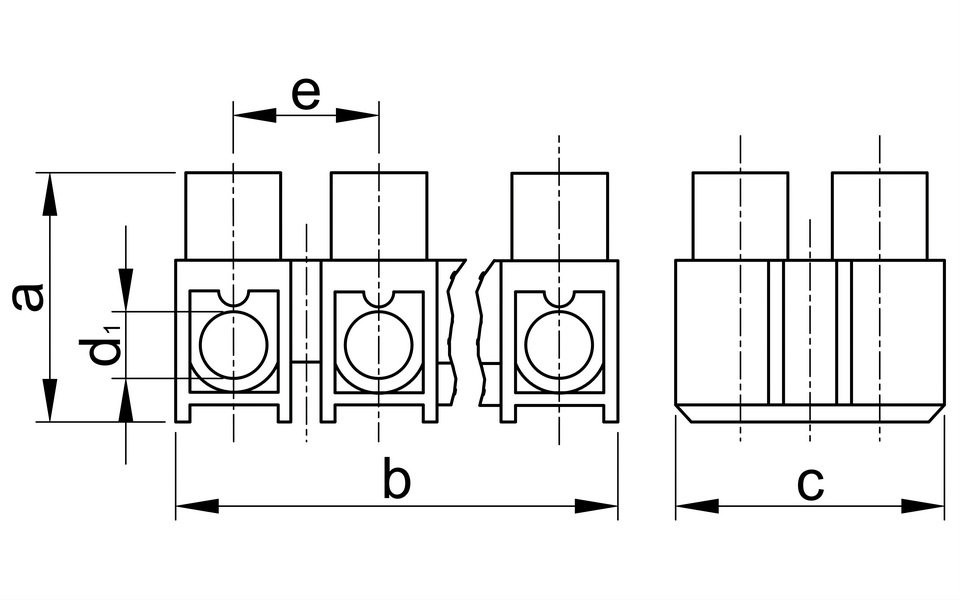

d1
(mm) |
a
(mm) |
b
(mm) |
c
(mm) |
e
(mm) |
 |
 |
 |
| S10A-H-L |
6 |
× 12 |
40 A |
2.9 |
3.3 |
2.9 |
4.2 |
15 |
128 |
20.6 |
10.8 |
Omogočajo hitro in varno priključitev nizkonapetostnih električnih porabnikov na napajalno omrežje. Vrstne sponke so sestavljene iz 12 priključnih elementov, ki se poljubno lahko razdrobijo na manjše enote. Izvedba, opremljena s stiskalno ploščo, porazdeli pritrdilno moč priključnega vijaka po celotni površini napeljanih vodnikov, kar dodatno povečuje mehansko in električno zaščito vezave. Velike križne vodnike tipa ST pritrjujeta na ohišje iz bakelita dva vijaka – pritrdilni sponki.
Tehnični podatki
|
Nazivna izolacijska napetost:
|
450 V
|
|
Priporočeni zatezni moment:
|
0.4-0.8 Nm
|
|
Material izolacije:
|
Poliamid 6.6
|
|
Temperatura okolja:
|
-20 °C ... +75 °C
|
|
Koda
|
Barva
|
Vodnik
(mm2)
|
Število
sponk
|
Nazivni
tok (A)
|
|
d1
(mm)
|
a
(mm)
|
b
(mm)
|
c
(mm)
|
e
(mm)
|
|
|
|
| S3A-H-L |
naravna |
2,5
|
12 kom.
|
16
|
1.9
|
2.2
|
2.3
|
3
|
11
|
93.2
|
11
|
7.5
|
| S5A-H-L |
naravna |
4
|
12 kom.
|
25
|
2.4
|
2.7
|
2.9
|
3.2
|
13
|
114.8
|
13
|
9.7
|
| S10A-H-L |
naravna |
6
|
12 kom.
|
40
|
2.9
|
3.3
|
2.9
|
4.2
|
15.3
|
131.5
|
15.3
|
11.1
|
| S30A-H-L |
naravna |
16 |
12 kom. |
63 |
3.7 |
4.2 |
3.9 |
5.5 |
19.2 |
169 |
19.2 |
14.5 |
|
|
naravna |
25 |
12 kom. |
80 |
- |
6.6 |
6.3 |
6.6 |
24.4 |
191 |
24.4 |
16 |
| SF3A-H-L |
črna |
2,5
|
12 kom.
|
16
|
1.9
|
2.2
|
2.3
|
3
|
11
|
93.2
|
11
|
7.5
|
|
|
črna |
4
|
12 kom.
|
25
|
2.4
|
2.7
|
2.9
|
3.2
|
13
|
114.8
|
13
|
9.7
|
|
|
črna |
6
|
12 kom.
|
40
|
2.9
|
3.3
|
2.9
|
4.2
|
15.3
|
131.5
|
15.3
|
11.1
|
|
|
črna |
10 |
12 kom. |
50 |
2.9 |
3.3 |
2.9 |
4.5 |
16.6 |
137.3 |
22.5 |
11.5 |
|
|
črna |
16 |
12 kom. |
63 |
3.7 |
4.2 |
3.9 |
5.5 |
19.2 |
169 |
19.2 |
14.5 |
|
|
črna |
25 |
12 kom. |
80 |
- |
6.6 |
6.3 |
6.6 |
24.4 |
191 |
24.4 |
16 |
