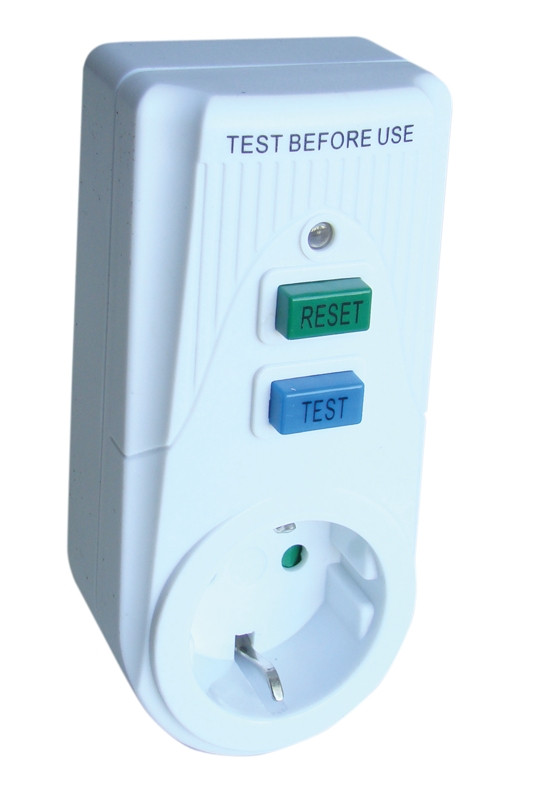

Električni zaščitni stikalni adapter tipa TFGA
Omrežno zaščitno
stikalo se avtomatsko vklopi, ko velikost električne napake (na primer napaka pri izolaciji, zapora naprave,...) v električnem omrežju doseže kritični nivo. Namestitev zaščitnega stikala je priporočljiva, v nekaterih primerih pa celo obvezna pred stičnicami na prostem, v gradbenih omarah, pri uporabi betonskih mešalnikov, v kopalnicah s penečimi kopeli,...
Uporablja se za zaščito pred posrednim stikom z električnim omrežjem, v nekaterih primerih zagotavlja celo zaščito tudi pred neposrednim stikom. Adapter se avtomatično vklopi, ko velikost napačnega toka (na primer napaka pri izolaciji, zapora naprave,...) v električnem omrežju doseže kritični nivo.
Ker je prenosljivega značaja, je primerno za uporabo pri vsakem omrežju, kjer ni vgrajene zaščite pred omrežno-zaščitnim
stikalom.
Napravo vklopimo z gumbom RESET. Pred prvo uporabo je potrebno adapter pregledati z gumbom TEST, s pomočjo katerega mora adapter izključiti vtikač iz omrežja. V primeru stalne uporabe je priporočljivo, da je adapter z uporabo TEST gumba od začetka uporabe minimalno enkrat letno preverjen. Po priključitvi adapterja moramo napravo, katero nameravamo zaščititi, vključiti v vtičnico adapterja.
Tehnični podatki | Napetost polnjenja: | 230 V AC – 50 Hz | | Nazivna napetost: | 16 A | | Nazivna nasičenost: | 3600 W | | Sprožilna električna napaka: | 30 mA | | Čas izklopa: | | Izbira tipov
| Tracon koda | Zaščitno stikalo | Tip | Stopnja zaščite | | TFGA-1 | stransko | normalni | IP 40 | | TFGA-4 | stransko | z zaklopnim pokrovom | IP 44 | |
|
| PO STANDARDIH | | MSZ EN 61008-1 | |
