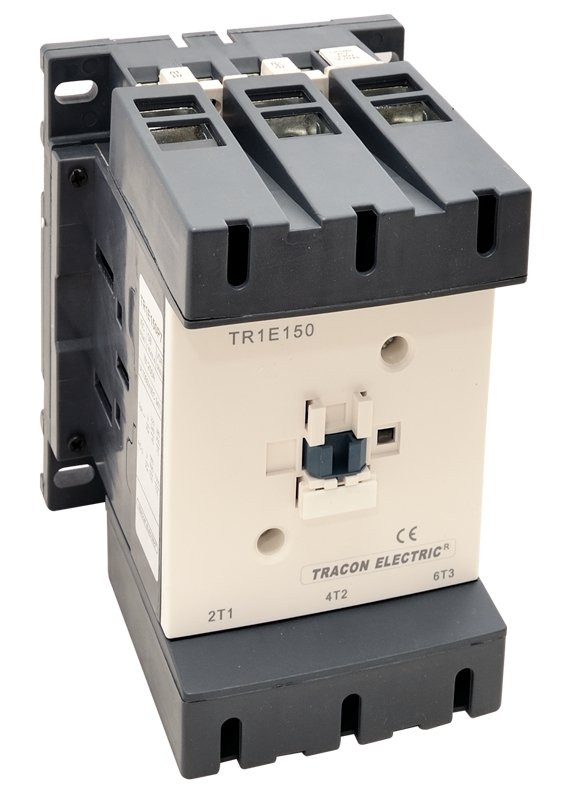

Kontaktor za velike tokove 660V, 150A, 75kW, 230V AC, 3×NO

Kontaktor za velike tokove 660V, 150A, 75kW, 230V AC, 3×NO

Koda: TR1E150

Redna cena: 158,10 €

Cena s popustom 142,29 €

Vse cene že vsebujejo 22% DDV.

Dobava: Na zalogi

Močnostni kontaktor 415V, 50Hz, 150A, 75kW, 230V AC, 3×NO

Kol:

ALI

Brezplačna dostava

Opis izdelka Lastnosti izdelka Ostali izdelki v skupini Kontaktorji za velike tokove

Podrobnosti

Kontaktorji z velikim električnim tokom

Na navpično raven, dovoljeno odstopanje je lahko ±30°

Koda		AC-3 (A)	(kW)
TR1E150	230 V~	150	75

(A)

AC-1

250

AC-3

115

AC-4

(Kw)

220/230 V

380/400 V

415 V

500 V

660/690 V

100

1000 V

120

× 1800

(×105)

30/6

(VA)

550/45

So priključne naprave, namenjene industrijski rabi, ki se v električnem razponu med 115 in 620 A uporabljajo za daljinsko upravljanje vklopa in izklopa obokanih peči, črpalnih in kompresorskih motorjev z veliko storilnostjo ter ostalih oprem z velikim električnim tokom. Njihova sestava omogoča uporabo pomožnih enot, s pomočjo katerih so izvedljive številne upravljalne, prikazovalne, zatikalne, samodržne in tempirne funkcije. Prekomerna električna zaščita kontaktorjev tipa TR1E je na strani G/39.!

Dobavljivi dodatki

Oznaka tipa	Naziv
TR6DN..	Sprednje pomožne kontaktne enote
TR8DN...	Stranske pomožne kontaktne enote samo k tipom TR1E115, TR1E150 i TR1E170
TR7...	Tempirna enota

Osnovni tehnični podatki

Obratovalni napetostni razpon:	0,85-1,1 U_n	Vgrajeni položaj:	Na navpično raven, dovoljeno odstopanje znaša ±30°
Temperatura okolja:	-25 °C ... +50 °C	Način montaže:	Na panelko ali na 35×7,5 mm-sko montažno tirnico ±30°

Tehnični podatki in izbor tipov

Kontakti	Pogonska napetost U_n	Koda
Kontakti	Pogonska napetost U_n	115A/AC-3	150A/AC-3	170A/AC-3	205A/AC-3	245A/AC-3
3 P+1 NO	24 V~	TR1E115B7	TR1E150B7	TR1E170B7	TR1E205B7	TR1E245B7
	48 V~	TR1E115E7	TR1E150E7	TR1E170E7	TR1E205E7	TR1E245E7
	230 V~	TR1E115	TR1E150	TR1E170	TR1E205	TR1E245
	400 V~	TR1E115V7	TR1E150V7	TR1E170V7	TR1E205V7	TR1E245V7
AC1 I_e max. (A) (I_th)		250	250	250	275	315
AC3 I_e max. (A)		115	150	170	205	245
AC4 I_e max. (A)		40	50	60	70	80
Priključena motorna storilnost P_e (kW)	220/230V	30	40	55	63	75
	380/400V	55	75	90	110	132
	415V	59	80	100	110	132
	500V	75	90	110	129	160
	660/690V	80	100	110	129	160
	1000V	65	65	100	100	147
Mehanska življenjska doba (10⁴,kj)		300	300	300	300	300
Električna življenjska doba (10⁴,kj)		60	60	60	50	50
Sposobnost sprejema (VA)	Poteg	550	550	805	805	600-700
Sposobnost sprejema (VA)	Drža	45	45	55	55	8-10
Priključna pogostost		1800 priključkov/ura
Vod (mm²)		95	120	150	185	240

Kontakti	Pogonska napetost U_n	Koda
Kontakti	Pogonska napetost U_n	300A/AC-3	410A/AC-3	475A/AC-3	620A/AC-3
3P+1NO	24V~	TR1E300B7	TR1E410B7	TR1E475B7	TR1E620B7
	48V~	TR1E300E7	TR1E410E7	TR1E475E7	TR1E620E7
	230V~	TR1E300	TR1E410	TR1E475	TR1E620
	400V~	TR1E300V7	TR1E410V7	TR1E475V7	TR1E620V7
AC1 I_e max.(A)(I_th)		400	500	700	1000
AC3 I_emax. (A)		300	410	475	620
AC4 I_emax. (A)		100	140	160	210
Priključna motorna storilnost P_e (kW)	220/230V	100	110	147	200
	380/400V	160	200	250	335
	415V	180	220	280	375
	500V	200	257	355	400
	660/690V	220	280	335	450
	1000V	160	185	335	450
Mehanska življenjska doba (10⁴)		300	100	100	100
Električna življenjska doba (10⁴)		50	30	30	20
Sposobnost sprejema (VA)	Poteg	600-700	1000-1150	1050-1150	1500-1730
Sposobnost sprejema (VA)	Drža	8-10	12-18	16-20	20-25
Priključna pogostost		1800 priklj./h		900 priklj./h
Vod (mm²)		240	2x150	2x240	2x60x5

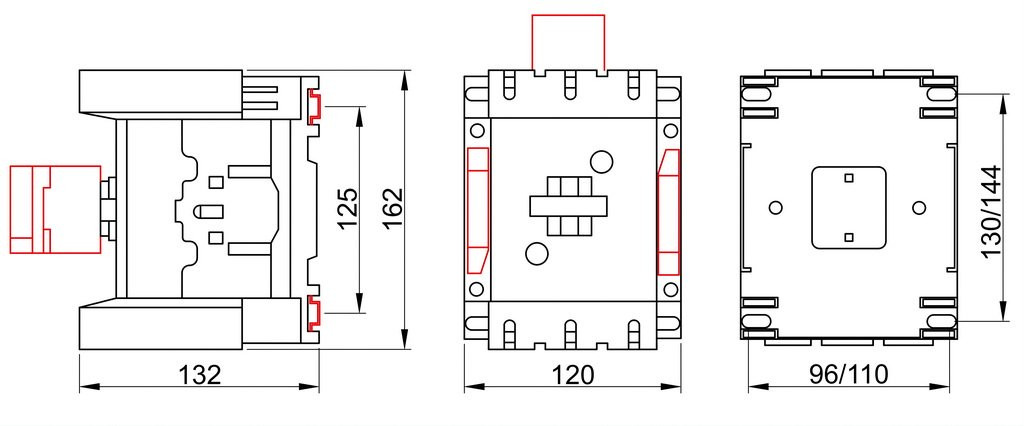

Mere

TR1E115...TR1E170

TR1E205...TR1E300

TR1E410, TR1E475

TR1E620

Koda	W	H	L	a	b	c	l	e	x	f₁	f₂	h	y	z
TR1E205	170	181	175	20	40	156	137	80	-	106	120	114	44	15
TR1E245	170	182	196	25	48	172	137	80	-	106	120	113	44	15
TR1E300	215	217	205	25	48	180	145	96	-	110	122	145	38	20,5
TR1E410	215	222	205	25	48	180	-	-	45	-	-	148	23,5	15
TR1E475	235	225	235	30	55	210	-	43	-	-	140	44	15

Dodatni podatki

Koda	TR1E150
Tehnični podatki	415V, 50Hz, 150A, 75kW, 230V AC, 3×NO
Proizvajalec	Tracon
Certifikati	Certifikat ustreznosti
Naziv (ANG)	Contactor for high currents 415V, 50Hz, 150A, 75kW, 230V AC, 3×NO
Ean	5997374149532
