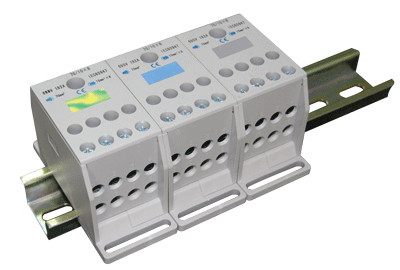

Razcepne Vrstne sponke za glavne vodnike S pomočjo
razdelilnih blokov je mogoče ustvariti večkratne razcepe vodnikov. Uporabni so zlasti v razdelilnih omarah, ki sprejemajo energijo.
Sponke se priporočajo za priključitev bakrenih vodnikov krožnega prereza. Varna vezava se ustvari tako pri polnih kot pletenih vodnikih. Ohišje iz umetne mase je odporno na visoke temperature in na intenzivne mehanske vplive; po UL94-V0 so izdelane iz samougasnega poliamida.
Vrstne sponke se pritrdijo na montažno letev po standardu EN 50022.
Tehnični podatki Nazivna napetost: | 400 V AC |
Nazivna frekvenca: | 50/60 Hz |
Nazivna izolacijska napetost: | 500 V |
Material sponk: | medenina |
Način pritrditve: | S klikom na letev 35×7,5 mm |
Zatezni moment: | glej poglavje Dodatek/Priloge |
Stopnja zaščite: | IP 20 |
Temperatura okolja: | -10°C…+55 °C |
Koda | Premer pri vezavi (mm2) | Obremenitev (A) | Barva | Število in mere vijakov |
Na napajalni strani (mm2) | Pri razcepu (mm2) | Na napajalni strani | Pri razcepu |
Polni | Upogljiv | Polni | Upogljiv |
FLS35/4X9 | 1×35 | 1×25 | 9×4 | 9×2.5 | 125 | siva | 1 kos M8 | 9 kosov M4 |
FLS35/4X9-B | 1×35 | 1×25 | 9×4 | 9×2.5 | modra | 1 kos M8 | 9 kosov M4 |
FLS35/4X9-ZS | 1×35 | 1×25 | 9×4 | 9×2.5 | zeleno-rumena | 1 kos M8 | 9 kosov M4 |
FLS35/10X4 | 1×35 | 1×25 | 4×10 | 4×6 | 125 | siva | 1 kos M8 | 4 kose M5 |
FLS35/10X4-B | 1×35 | 1×25 | 4×10 | 4×6 | modra | 1 kos M8 | 4 kose M5 |
FLS35/10X4-ZS | 1×35 | 1×25 | 4×10 | 4×6 | zeleno-rumena | 1 kos M8 | 4 kose M5 |
FLS50/16X4 | 1×50 | 1×35 | 4×16 | 4×10 | 150 | siva | 1 kos M8 | 4 kose M5 |
FLS50/16X4-B | 1×50 | 1×35 | 4×16 | 4×10 | modra | 1 kos M8 | 4 kose M5 |
FLS50/16X4-ZS | 1×50 | 1×35 | 4×16 | 4×10 | zeleno-rumena | 1 kos M8 | 4 kose M5 |
FLS70/10X8 | 1×70 | 1×50 | 8×10 | 8×6 | 192 | siva | 1 kos M10 | 8 kosov M6 |
FLS70/10X8-B | 1×70 | 1×50 | 8×10 | 8×6 | modra | 1 kos M10 | 8 kosov M6 |
FLS70/10X8-ZS | 1×70 | 1×50 | 8×10 | 8×6 | zeleno-rumena | 1 kos M10 | 8 kosov M6 |
