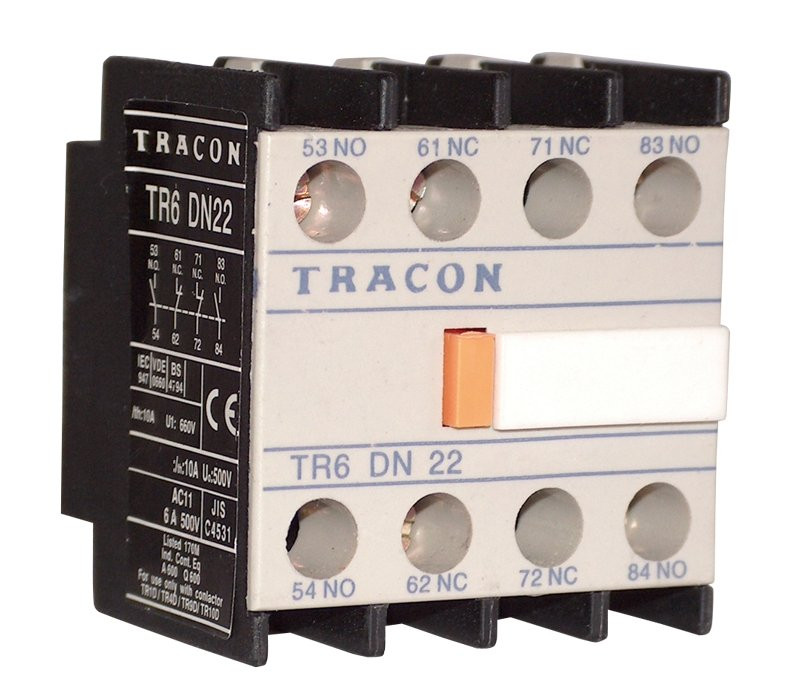

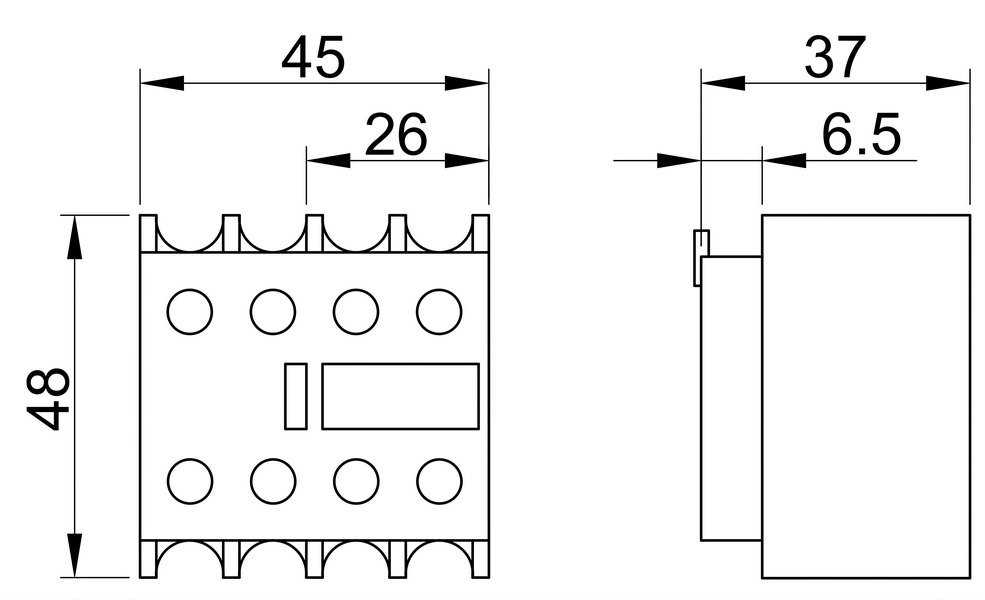

| Koda |
 |
 |
 |
| TR6DN22 |
2 × NO + 2 × NC |
 |
Pomožna kontaktna enota je dopolnilna mehanska stikalna naprava, ki je primerna za upravljanje delovanja drugih priključnih ali upravljalnih naprav z oznanjanjem stanja
Kontaktorja in njegovih električnih zapahov.
 |
Tehnični podatki
|
Nazivna pogonska napetost:
|
660 V AC
|
|
Nazivna izolacijska napetost:
|
690 V AC
|
|
Nazivni termični tok:
|
10 A
|
|
Nazivni pogonski tok:
|
2 A, 230 V, 50 Hz, AC15
|
|
Zaščitni aparat za kratki stik:
|
Talilno odklopni gG 10 A
|
|
Stopnja zaščite:
|
IP 20
|
|
Uporabni vod:
|
1×1,0 mm2 ... 2×2,5 mm2
|
|
Temperatura okolja:
|
-25 °C ... +50 °C
|
|
Mehanska življenjska doba:
|
1×107 priključni cikel
|
|
Priključna pogostost (AC15):
|
max. 3600 priključni cikel/ura
|
Legenda:
|
1:
|
Meja prekinitvene sposobnosti
|
|
2a:
|
106 obratovalni cikel
|
|
2b:
|
3x106 obratovalni cikel
|
|
2c:
|
107 obratovalni cikel
|
|
3:
|
meja segrevanja
|
|
Električna življenjska doba v funkciji priključne storilnosti (AC15)
|
Priključni
cikel
|
Nazivna pogonska napetost
|
|
24 V
|
48 V
|
110/127 V
|
220/230 V
|
380/400 V
|
440 V
|
600 V
|
|
106
|
150 VA
|
300 VA
|
400 VA
|
480 VA
|
500 VA
|
500 VA
|
500 VA
|
|
3×106
|
80 VA
|
170 VA
|
250 VA
|
290 VA
|
320 VA
|
320 VA
|
320 VA
|
|
107
|
30 VA
|
65 VA
|
90 VA
|
120 VA
|
130 VA
|
130 VA
|
130 VA
|
Sprednji pomožni kontakti
Te priključne naprave so primerne za upravljanje delovanja drugih priključnih ali upravljalnih naprav z oznanjanjem stanja kontaktorja in njegovega električnega zapaha. Lahko se pritrdijo na čelno stran s pomočjo dveh ali štirih spojnih enot.
|
TR1K k pomožnim kontaktorjem
|
|
Koda
|
Kontakti
|
|
TR5KN02
|
2 NY
|
|
TR5KN04
|
4 NY
|
|
TR5KN11
|
1 NY+ 1 Z
|
|
TR5KN13
|
3 NY + 1 Z
|
|
TR5KN20
|
2 Z
|
|
TR5KN22
|
2 NY + 2 Z
|
|
TR5KN31
|
1 NY + 3 Z
|
|
TR5KN40
|
4 Z
|
|
|
H kontaktorjem TR1D/F in TR1E
|
|
Koda
|
Kontakti
|
|
TR6DN02
|
2 NY
|
|
TR6DN04
|
4 NY
|
|
TR6DN11
|
1 NY + 1 Z
|
|
TR6DN13
|
3 NY + 1 Z
|
|
TR6DN20
|
2 Z
|
|
TR6DN22
|
2 NY + 2 Z
|
|
TR6DN31
|
1 NY + 3 Z
|
|
TR6DN40
|
4 Z
|
|
Stranska pomožna kontaktna enota h kontaktorjem TR1D/F09 ... TR1D/F65
V kolikor zaradi razpoložljivega mesta ali iz drugih razlogov, sprednjih pomožnih kontaktov ne moremo uporabiti, lahko na obeh straneh kontaktorja namestimo stranski pomožni kontakt.
Tempirna enota h kontaktorjem TR1D/F
Tempirno enoto se lahko pritrdi na čelno stran, njeni kontakti pa pričnejo delovati v skladu zaželenim časovnim zamikom po potegu ali spustitvi kontaktorja in spreminjajo ON ali OF stanje njihovih kontaktov. Zaželeni časovni zamik nastavimo s pomočjo intervala, nastavljivega z vrtljivim tasterjem.
|
Koda
|
Kontakti
|
Tempiranje priključitve
|
|
TR7DT2
|
1 NY + 1 Z
|
Po potegu kontaktorja 0.1-30 s
|
|
TR7DR2
|
1 NY + 1 Z
|
Po spustitvi kontaktorja 0.1-30 s
|
TR7DR2 TR7DT2
Mehanski distančniki
Vgrajen med dvema magnetnima stikaloma, prepreči njun istočasen poteg. Za uporabo je primeren v smernih preklopnikih brez električnega zapaha, v varni priključitvi, opremljeni s pomožnim stikalom ter v zvezda-trikotnik sestavi.
|
Tracon koda
|
Kontaktor
|
|
TR9-D09978
|
9-32 A
|
|
TR9-D50978
|
40-95 A
|
|
 |
|
|
Stabilno vez od 9 do 32 A med dvema spojnima magnetnima stikaloma lahko dosežemo z distančniki, ki jih lahko položimo v stranski predal kontaktorja.
|
|
|
Stabilno vez od 40 do 95A zagotavlja pomožna tirnica, ki jo je mogoče z vijaki pritrditi na montažno panelko magnetnega stikala ter distančnik, ki pa je pritrjen na pomožno tirnico.
|
