Koda |
|
|
|
|
|
|
|
|
|
TVO-F1M-04 |
220-240 V AC |
5 (45)A |
20mA-45A |
1000 |
1 |
6 |
6 |
120 g |
|
|
|
|
min. 12V, max. 27V |
>30 ms |
max. 27 mA |

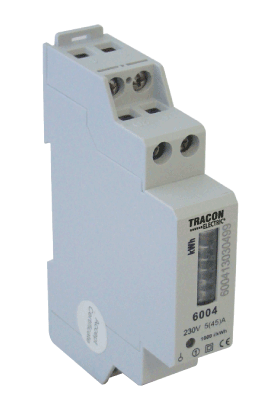

Števci porabe električne energije tipa TVO- so enotarifni Števci ki so zasnovani za spremljanje porabe. Neposredno na omrežju merijo dejansko porabo delovne električne energije. Števci porabe omogočajo natančno merjenje in posredovanje porabe električne energije stanovanj, toplotnih postaj in strojev. Impulzni izhod zagotavlja daljinsko odčitavanje in prikazovanje porabe. Izhodni impulzi prikazujejo neposredno porabo električne energije. Naprava je konstruirana izključno za notranjo uporabo. V primeru zunanje inštalacije je potrebno paziti, da se števec montira v stikalno omaro ustrezne IP zaščite. Poleg tega je treba paziti, da se temperatura okolja giblje med -10 °C in +50°C in da stopnja relativne vlage ne presega 90 %, saj naprava ni odporna na vlago, ki povzroča korozijo, na plesen in roso. Če je okolje izpostavljeno pogostim udarom strele, je potrebno poskrbeti za ustrezno prenapetostno zaščito in zaščito pred udarom strele.
Tehnični podatki |
TVO-F1M-04 |
Nazivna napetost |
220-240 V |
Nazivna frekvenca |
50 Hz ±5% |
Način merjenja |
neposredni |
Bazni tok (Ib) |
5 A |
Maksimalni tok (Im) |
45 A |
Prikazovanje |
Elektromehansko |
Način prikazovanja |
18x120x63 mm |
Mere |
120 g |
Presek vezalnega vodnika |
Togi |
max. 6 mm2 |
Zviti |
max. 6 mm2 |
Razred zaščite pred dotikom |
II. |
Razred natančnosti |
1 |
Lastna poraba maks. |
1 W |
Delovna temperatura |
-10 °C - +50°C |
Impulzni izhod/LED prikazovanje |
|
Montaža:
Naprava se enostavno in hitro montira na letev 7,5x35 mm, po standardu EN 50022 se priklopi na t.i. klobučni tir v razdelilno omaro ali na merilno ploščo.
