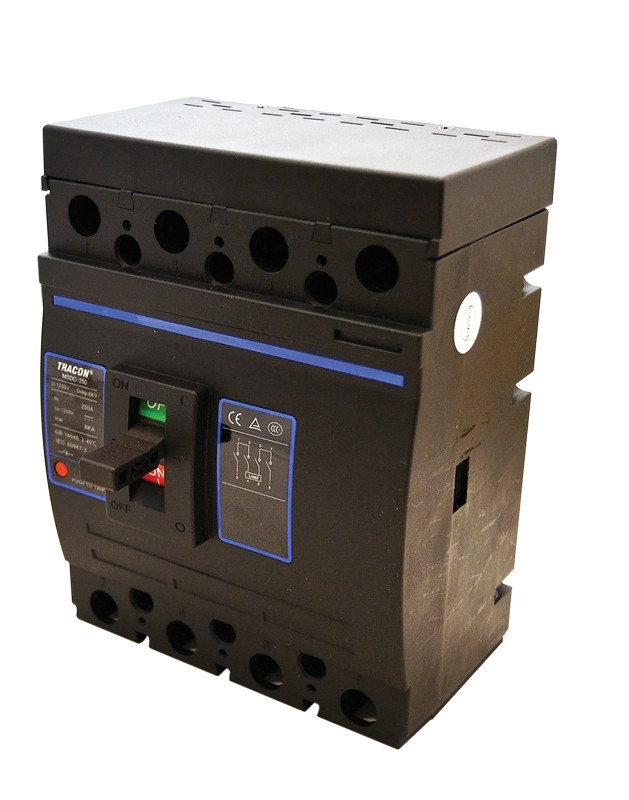

Preklopnik enosmernega toka
Visoko zmogljivi preklopniki enosmernega toka so primerni za uporabo v solarnih sistemih (PV). Izdelujejo se v treh različnih modelih glede na nazivno moč in v 2-polni izvedbi. Namenjeni soza enosmerna omrežja z nazivno napetostjo največ 1500 V.
Izvedba za vgradnjo na montažno ploščo.
Montaža: z vijačnimi sponkami velikosti M8
Tehnični podatki
|
Tracon koda
|
MSDC-250
|
|
Jmenovitý proud: 1000 V DC
|
250 A
|
|
1500 V DC
|
200 A
|
|
Razred uporabe:
|
DC-21B
|
|
Število polov:
|
2
|
|
Kratkostična vzdržnost:
|
10 kA
|
|
Mehanska življenjska doba (×103 ciklov):
|
10
|
|
Nazivna izolacijska napetost (Ui):
|
1,5 kV
|
|
Nazivna impulzna vzdržna napetost (Uimp):
|
8 kV
|
|
Nazivni kratkostični vzdržni tok (Icw) po IEC 60947-3
|
5 kV
|
|
Razdalja med odprtimi kontakti:
|
8 mm
|
|
Polaritetna neodvisnost:
|
da
|
|
Vezalni kabel (mm2):
|
15-120
|
|
Zatezni moment (Nm):
|
4,0-6,0
|
|
Lastna izguba (W):
|
45
|
|
Delovna temperatura (°C):
|
-40 - +45
|

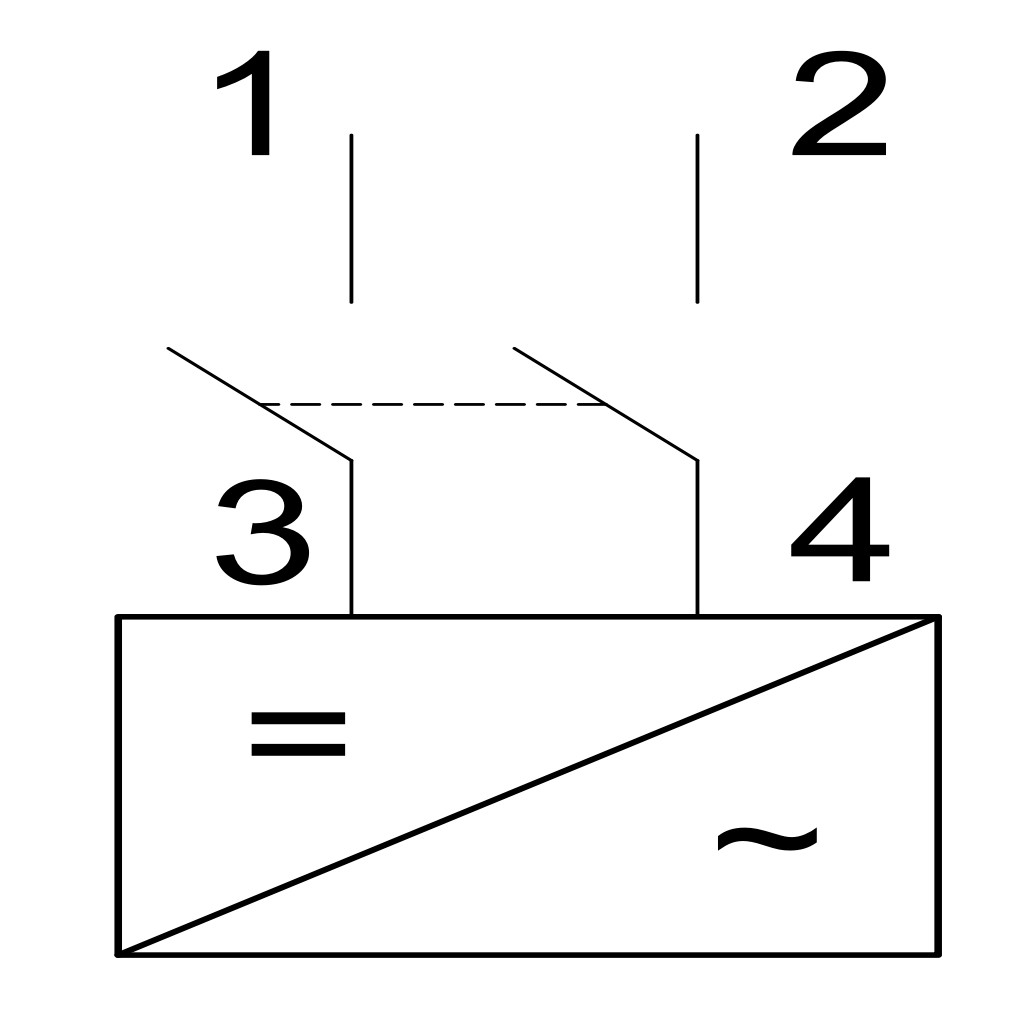

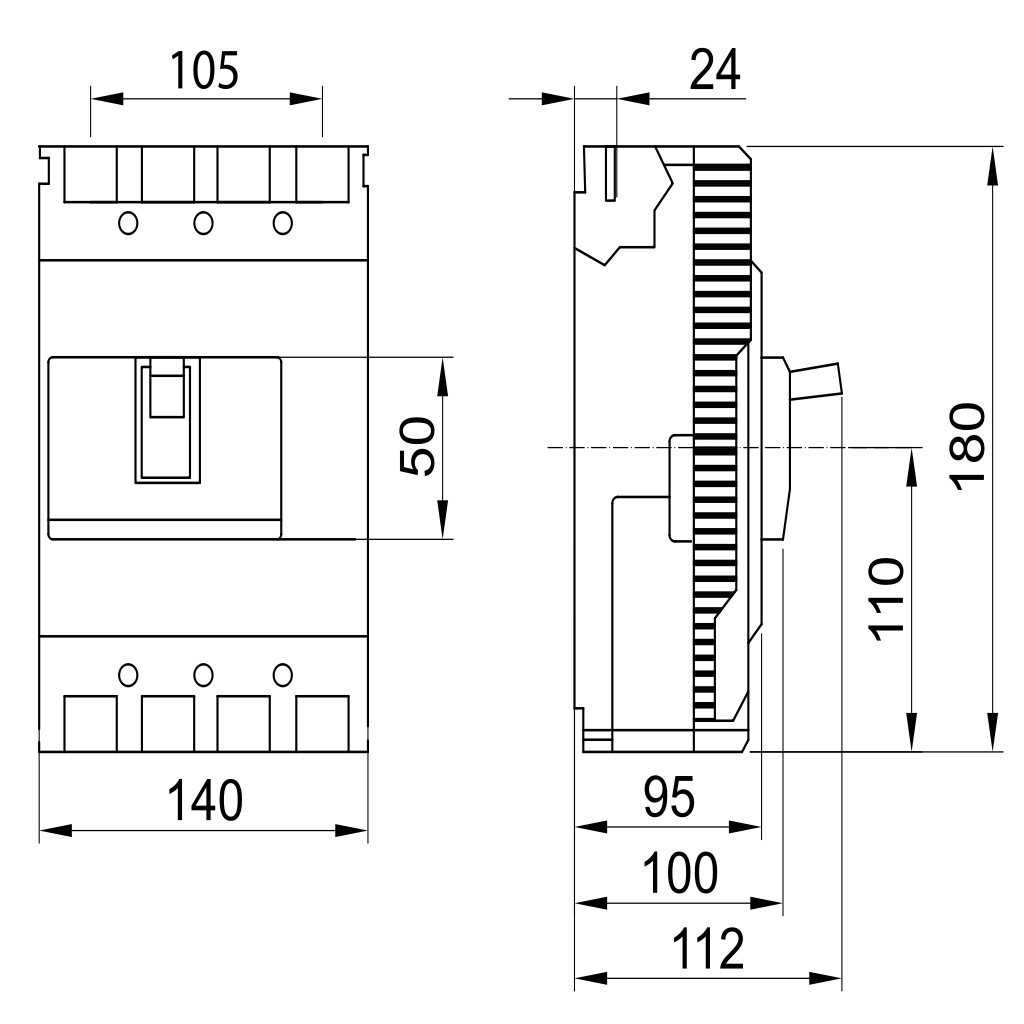

Vezalna shema / Skica dimenzij
