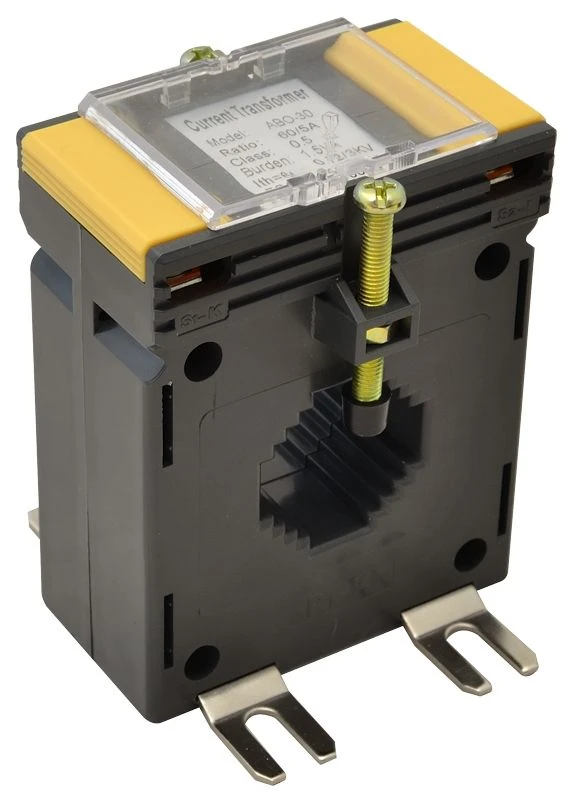

Transformator z možnostjo pritrditve na letev Po:1, 60A/5A, 1,5VA

Transformator z možnostjo pritrditve na letev Po:1, 60A/5A, 1,5VA

Koda: AV3060SH

Redna cena: 21,13 €

Cena s popustom 19,02 €

Vse cene že vsebujejo 22% DDV.

Dobava: Na zalogi

Tokovni transformator-vtični na šino Po:1 60A/5A, 1,5VA, Po:0,5

Podrobnosti

Nizkonapetostni transformatorji

Njihova uporaba omogoča razširitev merilnih sposobnosti analognih oz. digitalnih merilnikov toka (galvanometra, ampermetra) za izmenični tok od 5 do 3000 A, toda z njihovo pomočjo se lahko poveča tudi tokovna obremenitev navitij merilnikov storilnosti, priključenih na sekundarne priključke transformatorjev, merilnikov porabe električnega toka, omrežnih analizatorjev, multimetrov in regulatorjev storilnosti.
transformatorji so sestavljeni iz enega primarnega navitja, enega sekundarnega navitja in iz ene feromagnetne (železne) osnove. Primarni navoj je ali en navoj v ohišju preklopnika ali kabel oz. letev, speljana čez preklopnik.
Transformator je v primeru vgrajenega primarnega navitja oz. speljanega kabla potrebno dodatno pritrditi s priloženo opremo za pritrjevanje. V primeru izvedb z vgrajeno letvijo se pritrditev opravi neposredno na letvi.
Stran P1 primarnega navitja transformatorja se priključi na omrežje, stran P2 pa na porabnik. Sponke S1 in S2 sekundarnega navitja se priključijo neposredno na ustrezna vrata naprave..


Tehnični podatki

Maks. nazivna napetost:

660 V

Maks. nazivna izolacijska napetost:

720 V

Delovna frekvenca:

50-60 Hz

Način uporabe:

zaprti prostori

Stalni pogonski tok:

1,2 × In

Testna napetost:

4 kV (1 minuto)

Varnostni dejavnik Fs):

5

Nazivni primarni tok (In):

5 … 3000 A

Nazivni sekundarni tok:

5 A

Temperatura okolja:

-5 oC …+45 oC

Nazivni termični tok (Ith):



• pri tipu AVBS:

Ith=50 × In

• pri tipu AV30...-SH:

Ith=100 ×In

• pri tipu AV40...-SH:

Ith=50 × In

• pri tipu AV60...-SH:

max. 50 kAeff

• pri tipu AV100...-SH:

max. 50 kAeff

Nazivni dinamični tok:

Idin=2,5 × Ith

Razred natančnosti:

0,5 oz. 1


Tracon koda

Nazivni tok in
preklop

Nazivna
storilnost

Razred natančnosti

Teža
(kg)

Montaža

AV40100SH

100A/5A

1 VA









0,5

0,36

Na 40 mm letev.
Premer vodnika,
katerega prerez
ima obliko
kroga: 30 mm

AV40150SH

150A/5A

1,5 VA

0,37

AV40200SH

200A/5A

2,5 VA

0,39

AV40250SH

250A/5A

3 VA

0,41

AV40300SH

300A/5A

5 VA

0,42

AV40400SH

400A/5A

2,5 VA

0,42

AV40500SH

500A/5A

5 VA

0,42

AV60600SH

600A/5A





15 VA

0,45

Na 60 mm letev.
Premer vodnika:
50 mm

AV60800SH

800A/5A

0,48

AV601000SH

1000A/5A

0,52

AV601200SH

1200A/5A

0,52

AV1001200SH

1200A/5A

0,69

Na 100 mm
letev. Premer
vodnika: 90 mm

AV1001600SH

1600A/5A

0,85

AV1002000SH

2000A/5A

1

AV1002500SH

2500A/5A

1,05

AV1003000SH

3000A/5A

1,2




Dodatni podatki

Koda AV3060SH
Tehnični podatki 60A/5A, 2,5VA
Proizvajalec Tracon
Naziv (ANG) Window type current transformer, 30 mm rail, Class: 1 60A/5A, 2,5VA
Ean 5997374175968
