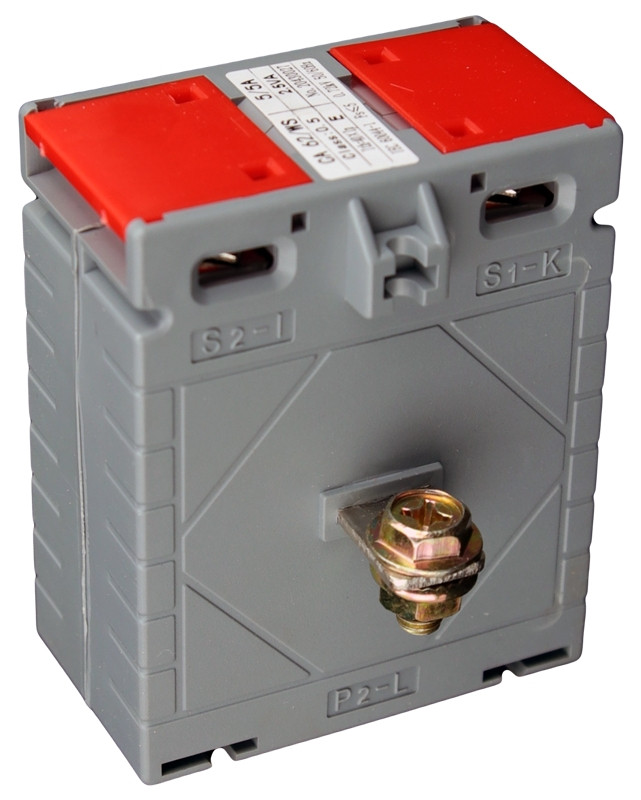

Transformator za na letev s pritrjeno primarno tuljavo, Po:0.5, 00A/5A, 2,5VA

Transformator za na letev s pritrjeno primarno tuljavo, Po:0.5, 00A/5A, 2,5VA

Koda: AVBS-100

Redna cena: 37,47 €

Cena s popustom 33,72 €

Vse cene že vsebujejo 22% DDV.

Dobava: Na zalogi

Transformator z na letev s pritrjeno primarno tuljavo,Po:0,5 100A/5A, 2,5VA

Podrobnosti

Nizkonapetostni transformatorji

Njihova uporaba omogoča razširitev merilnih sposobnosti analognih oz. digitalnih merilnikov toka (galvanometra, ampermetra) za izmenični tok od 5 do 3000 A, toda z njihovo pomočjo se lahko poveča tudi tokovna obremenitev navitij merilnikov storilnosti, priključenih na sekundarne priključke transformatorjev, merilnikov porabe električnega toka, omrežnih analizatorjev, multimetrov in regulatorjev storilnosti.
transformatorji so sestavljeni iz enega primarnega navitja, enega sekundarnega navitja in iz ene feromagnetne (železne) osnove. Primarni navoj je ali en navoj v ohišju preklopnika ali kabel oz. letev, speljana čez preklopnik.
Transformator je v primeru vgrajenega primarnega navitja oz. speljanega kabla potrebno dodatno pritrditi s priloženo opremo za pritrjevanje. V primeru izvedb z vgrajeno letvijo se pritrditev opravi neposredno na letvi.
Stran P1 primarnega navitja transformatorja se priključi na omrežje, stran P2 pa na porabnik. Sponke S1 in S2 sekundarnega navitja se priključijo neposredno na ustrezna vrata naprave..


Tehnični podatki

Maks. nazivna napetost:

660 V

Maks. nazivna izolacijska napetost:

720 V

Delovna frekvenca:

50-60 Hz

Način uporabe:

zaprti prostori

Stalni pogonski tok:

1,2 × In

Testna napetost:

4 kV (1 minuto)

Varnostni dejavnik Fs):

5

Nazivni primarni tok (In):

5 … 3000 A

Nazivni sekundarni tok:

5 A

Temperatura okolja:

-5 oC …+45 oC

Nazivni termični tok (Ith):



• pri tipu AVBS:

Ith=50 × In

• pri tipu AV30...-SH:

Ith=100 ×In

• pri tipu AV40...-SH:

Ith=50 × In

• pri tipu AV60...-SH:

max. 50 kAeff

• pri tipu AV100...-SH:

max. 50 kAeff

Nazivni dinamični tok:

Idin=2,5 × Ith

Razred natančnosti:

0,5 oz. 1



Tracon koda

Nazivni tok in
preklop

Nazivna
storilnost

Razred natančnosti

Teža
(kg)

Montaža

AVBS-5

5A/5A




2,5 VA




0,5

0,37



Vgradno na letev

AVBS-15

15A/5A

0,38

AVBS-30

30A/5A

0,40

AVBS-50

50A/5A

0,42

AVBS-60

60A/5A

0,43

AVBS-75

75A/5A

0,45

AVBS-100

100A/5A

0,48

AVBS-150

150A/5A

0,51




Dodatni podatki

Koda AVBS-100
Tehnični podatki 00A/5A, 2,5VA
Proizvajalec Tracon
Naziv (ANG) Wound primary current transformer, Class: 0,5 00A/5A, 2,5VA
Ean 5997374175937
