Avtomatik za popravljanje faze, 3F, za 12 kondenzatorskih mest, 144×144mm

Avtomatik za popravljanje faze, 3F, za 12 kondenzatorskih mest, 144×144mm

Koda: TFJA-04

Redna cena: 755,85 €

Cena s popustom 680,27 €

Vse cene že vsebujejo 22% DDV.

Dobava: Na zalogi

Samodejni regulator jalove moči, 3fazni, 12 kondenzatorjev 144×144mm

Kol:

ALI

Brezplačna dostava

Opis izdelka Lastnosti izdelka Ostali izdelki v skupini Regulatorji jalove moči

Podrobnosti

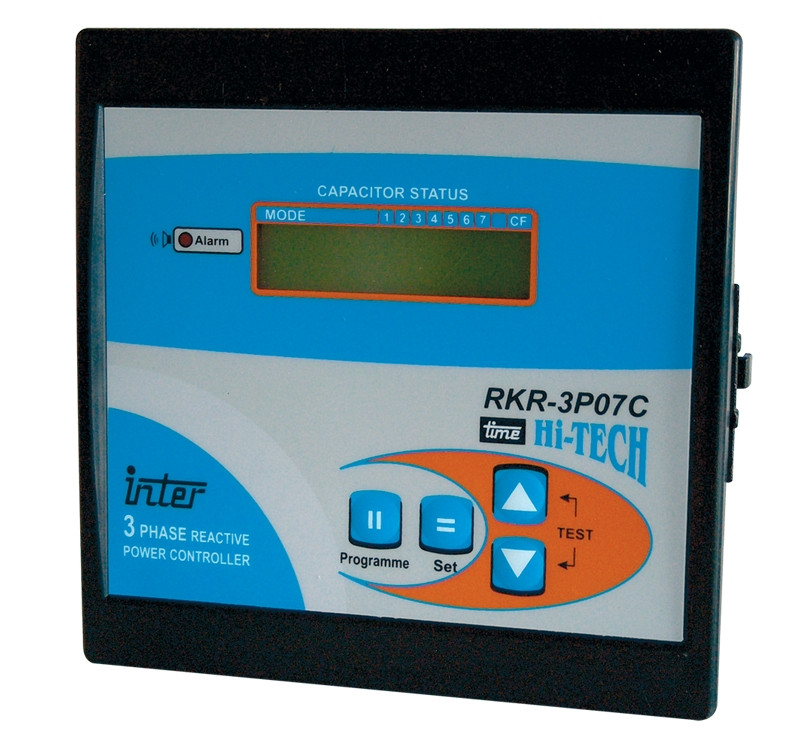

Merilni instrument z LCD-prikazovalnikom

Zaščita je vgrajena (na sprednji strani zgoraj)

Koda

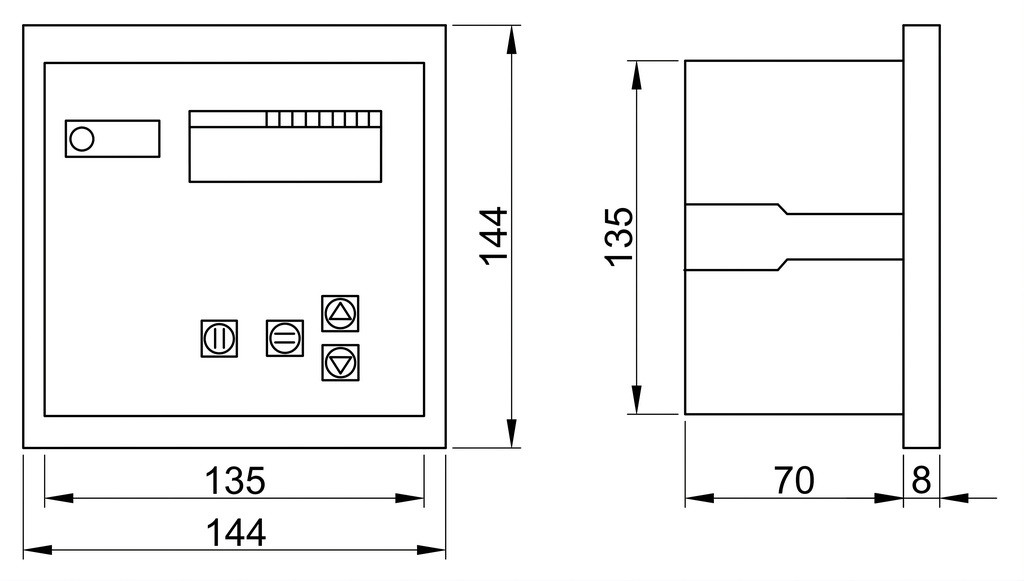

TFJA-04	144 × 144 mm	2×16	12+1(fix)	-25°C..+99°C	0,02A-5,5 A	5/5A...5000/5A	135 mm	1030g

Trifazni regulatorji (k sedmim in dvanajstim komadom kondenzatorskih mest)

Storilnostni regulatorji razpolagajo s takšno Hi-Tech mikroprocesorsko osnovo, ki imajo digitalni LCD prikazovale in izvajajo delovanje 7 ali 12 kosov kondenzatorskih mest. Ti regulatorji merijo parametre omrežij v vseh treh fazah, na podlagi tega se dogaja tudi poseg. Pri avtomatičnem načinu delovanja lahko dobimo informacije o stanju vklopljenih kategorij ter o vrednosti in karakteristiki celotnega faktorja moči. Pri ročnem načinu delovanja pa je mogoče meriti električni tok in napetost faktorja moči po posameznih fazah, oziroma učinkovito je mogoče meriti in prikazati njihove poharmonične vsebine; kapacitivno in induktivno jalovo energijo omrežja ter s strani uporabnika obstaja možnost za vklop in izklop posameznih kategorij. Regulator v avtomatičnem pogonu izvaja vklop in izklop kondezatorskih mest na podlagi potrebne kondenzatorske moči in na podlagi naravnanih parametrov. Regularni postopek, ob upoštevanju nastavljene vrednosti in karakteristike faktorja moči ter ob maksimalni ohranitvi življenjske dobe kondenzatorskih mest, in na njih priključenih kontaktorjev, posamezne stopnje vklopi in izklopi na podlagi enega kompleksnega algoritma. Naprava razpolaga z enim potencialno neodvisnim alarmnim izhodom, ki ga je mogoče s pomočjo gumbov na prednji strani naprave programirati. Ohlajevalni odhod se, ob upoštevanju nastavljive oziroma v napravi shranjene mejne vrednosti, aktivira ob povečanju temperature mest. Aktivno stanje alarmnega izhoda na prednji strani naprave prikazuje LED s svetlobnim znakom.

Tehnični podatki

Pogonska napetost:	3×230/400 V ±10%
Nazivna frekvenca:	50/60 Hz
Moč porabe:	max. 10 VA
Max. relativna vlažnost:	90 %
Električni razpon, primeren za merjenje:	0,02 A – 5,5 A
Prestava električnega preklopnika:	5/5 A – 5000/5 A
Nastavitev C/k električnih mejnih vrednosti:	Avtomatično, ročno
Polarizacija električnega transformatorja:	avtomatično
LCD interface:	2×16
A/D adapter:	10 bit
Pogostost jemanja vzorcev:	64 vzorec/perioda
kontaktni/alarmni odhod:	250 V/5 A AC
Temperatura okolja:	-25 °C ... 55 °C
Temperatura skladiščenja:	-25 °C ... 85 °C
Stopnja zaščite:	IP 54 (ohišje instrumenta)
	IP 20 (vezne sponke)
Presek uporabnega voda:	1 – 2,5 mm²

Glavne funkcije

• nastavljiva mejna vrednost razpona faktorja moči med induktivom 0,8 in med kapacitivom 0,9;

• avtomatičen in ročni način delovanja;

• med sabo neodvisno parameterizirana kondenzatorska storilnost po stopnjah;

• avtomatično zaznavanje električnega toka;

• nastavljiva meja zaščite v primeru povečanja napetosti in prekomernega segrevanja;

• nastavljiva visoka harmonična meja;

• nastavitev zadrževanja kondenzatorskega priključka;

• nastavitev nivoja napetostne zaščite višjih harmonikov (VTHD; V3; V5…V13);

• nastavitev nivoja električne zaščite višjih harmonikov (ITHD; I3; I5…I13);

• test kondenzatorskega načina;

• merjenje učinkovite; induktivne; kapacitivne porabe;

• merjenje in kontroliranje faznega toka, fazne in linijske napetosti, moči po fazah in celotnega harmonično deformiranega faktorja;

• merjenje in kontroliranje, kondenzatorske moči; temperature; frekvence; celotnega faktorja moči;

• alarm v primeru pod- in nadkompenziranja, povečanja napetosti, zvišanja temperature, visokega neplodnega in učinkovitega električnega sorazmerja, v primeru višjih harmonikov z zavlačevanjem.

Tracon koda	Pogonska napetost	Število stopenj (kondenzatorskih odhodov)	Teža
TFJA-03	3×230/400 V AC	7 komadov kondenzatorskih mest + 1 stalna skupina	1030 g
TFJA-04	3×230/400 V AC	12 komadov kondenzatorskih mest + 1 stalna skupina	1030 g

Dodatni podatki

Koda	TFJA-04
Tehnični podatki	144×144mm
Proizvajalec	Tracon
Naziv (ANG)	Reactive power controller, 1 phase, 12+1 groups, panel mount 144×144mm
Ean	5997374148467
