| Koda |
 |
 |
cosϕ=1 |
cosϕ=0,6 |
 |
 |
| IMP-24 |
24 V AC |
max. 3.500 W |
max. 1.300 W |
× 100.000 |
× 50.000 |

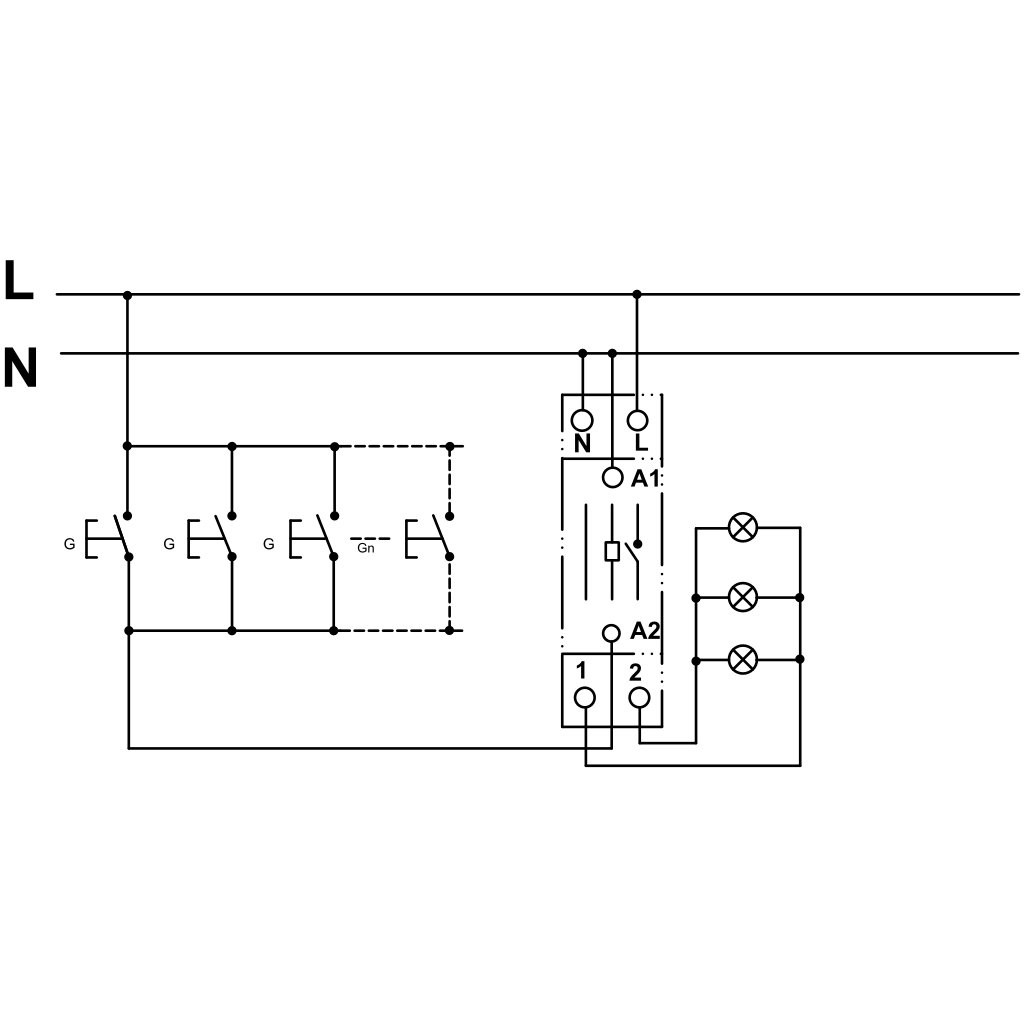

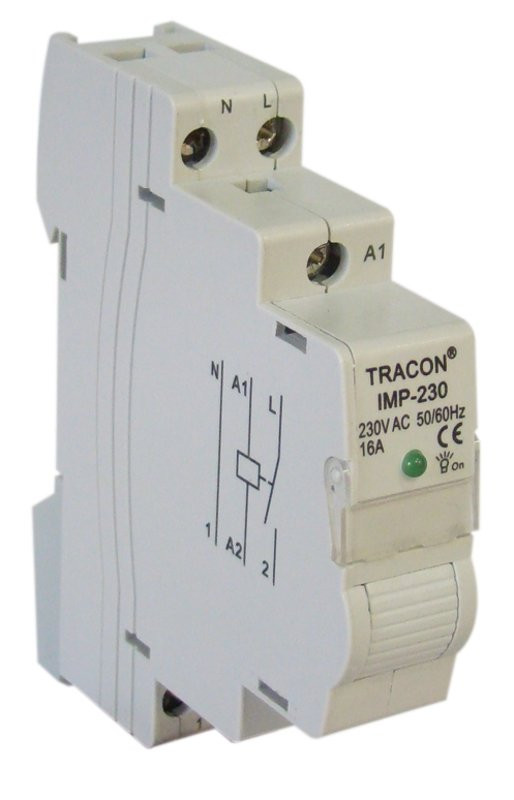

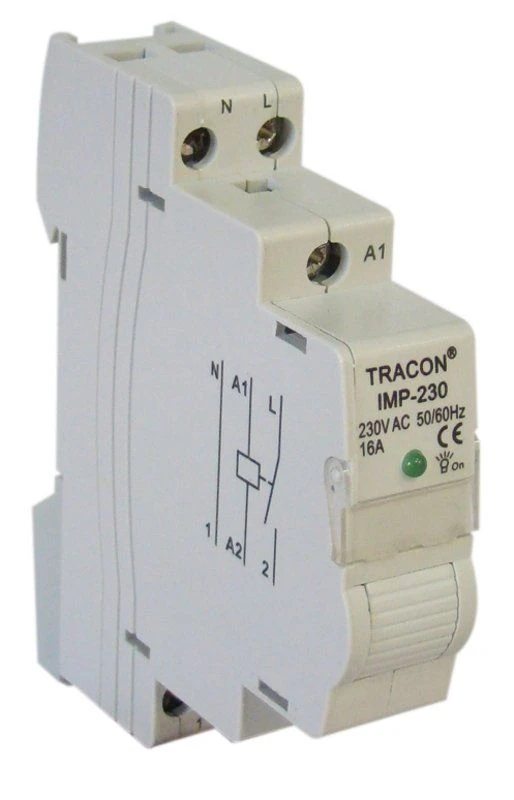

Impulzni Releji se uporabljajo za daljinski vklop in izklop tokokrogov, imajo tudi možnost ročnega upravljanja. To so vrstne in dvopozicijske (bistabilne) naprave modularne velikosti. Skozi napravo je potrebno napeljati ničelni in fazni vodnik; stikalni sistem prekinja le fazni vodnik.
1.
LED sveti, če je kontakt pogreznjen.
2. LED ne sveti, če je kontakt v sproščeni poziciji.
3. Stanje kontaktorjev se spreminja s pritiskom na potisni gumb.

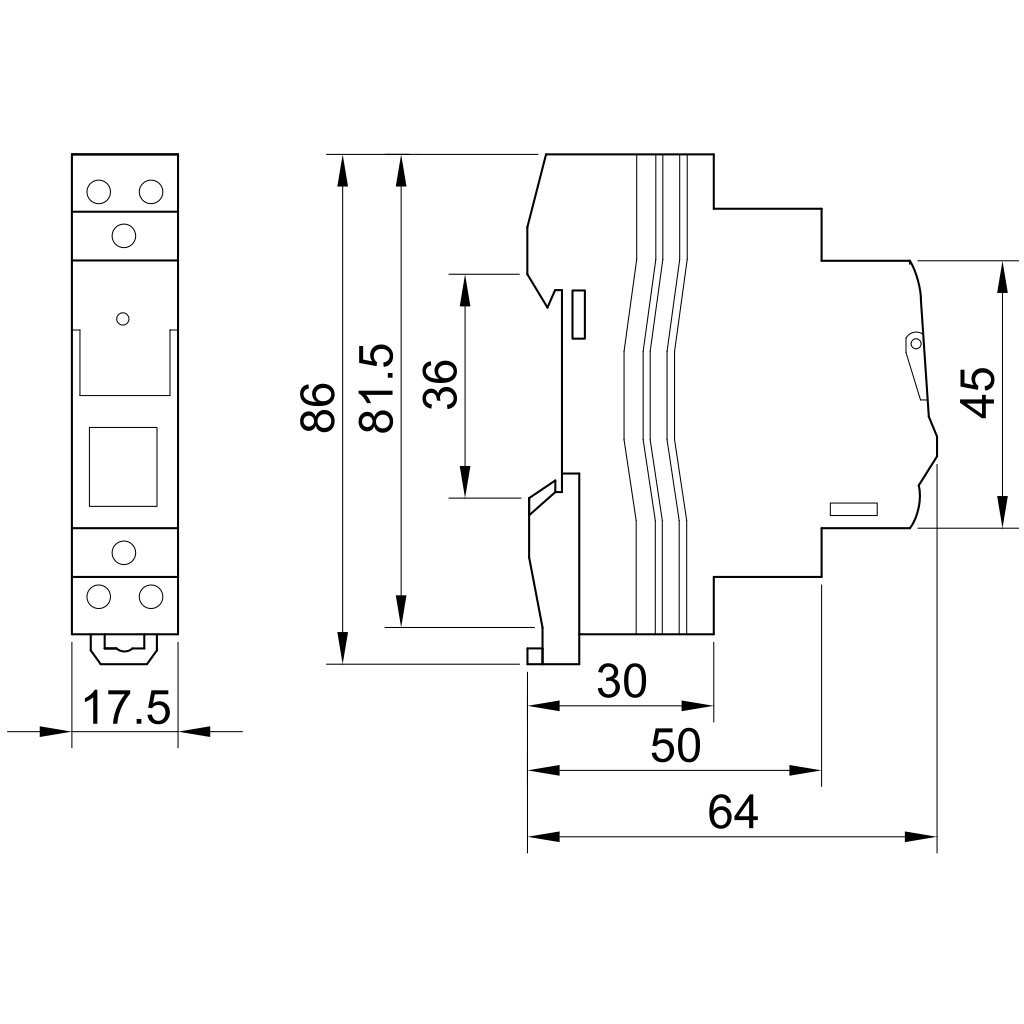

Tehnični podatki
|
Nazivna napetost:
|
230 V AC
|
|
Nazivni termični tok:
|
16 A, 250 V, 50 Hz
|
|
Nazivna obratovalna napetost:
|
230 V AC
|
|
Poraba:
|
0,02 W
|
|
Min. impulzni čas:
|
50 ms
|
|
Mehanska življenjska doba:
|
105 priključnih ciklov
|
|
Preklopna frekvenca:
|
30 ciklov / ura
|
|
Električna življenjska doba:
|
105 kj (cosφ= 1)
|
|
Električna življenjska doba:
|
5×104 kj
(cos φ= 0,6)
|
|
Stopnja zaščite:
|
IP 20
|
|
Vezalni vodnik:
|
0,75 mm2 -4 mm2
|
|
Način montaže:
|
Na montažno letev
35×7,5 mm
|
|
Temperatura okolja:
|
-25 °C ... +55 °C
|
Priporočena maksimalna obremenitev:
|
Ohmska obremenitev (AC-1):
|
maks. 3500 W
|
|
Žarnica (AC-5b):
|
maks. 2300 W
|
|
Brez kompenzacije neonske cevi (AC-5a)
|
maks. 1300 W
|
|
S kompenzacijo neonske cevi
|
maks. 500 W
|
|
Nizkonapetostna halogenska žarnica maks.
|
maks. 2600 W
|
|
Induktivna obremenitev (cos ϕ = 0,6)
|
maks. 1300 W
|
|
Tracon koda
|
Pogonska napetost |
|
IMP-24
|
24 V AC
|
