| Koda |
|
 |
|
 |
|
|
|
TFKV-04
|
3×230/400 V AC
|
max. 10 V |
5 A, 230 V AC
|
+1 %
|
+5% +25 % (L1-L2)
|
85 g
|

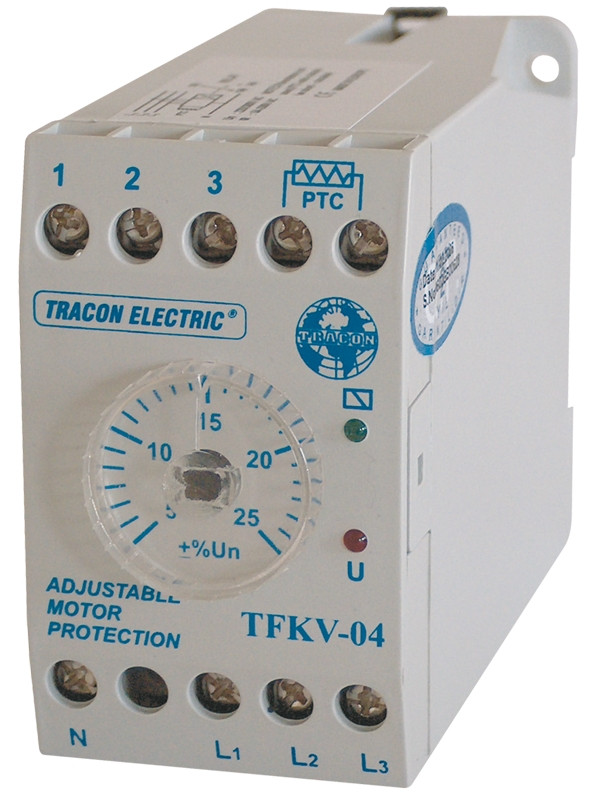

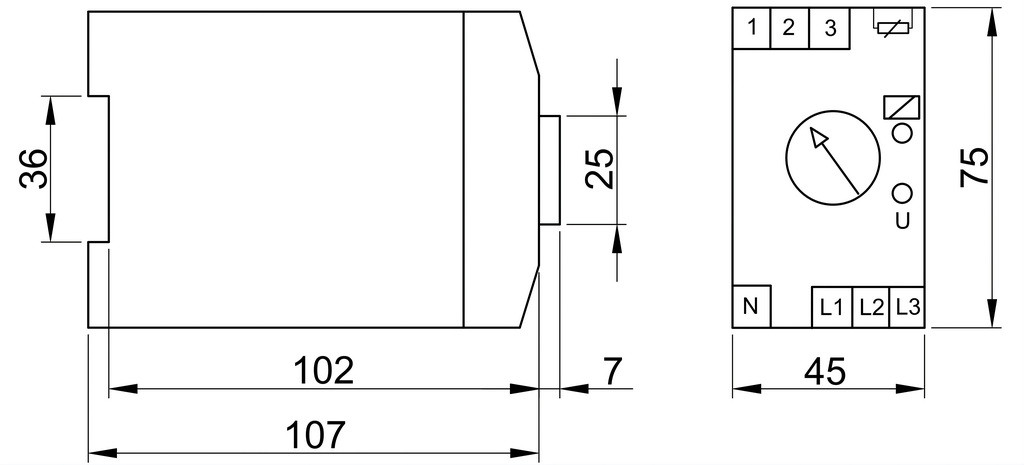

Opazovalni Releji napetosti na trifaznem sistemu, z nast. asimetrijo in z zašč. pred pregrev.

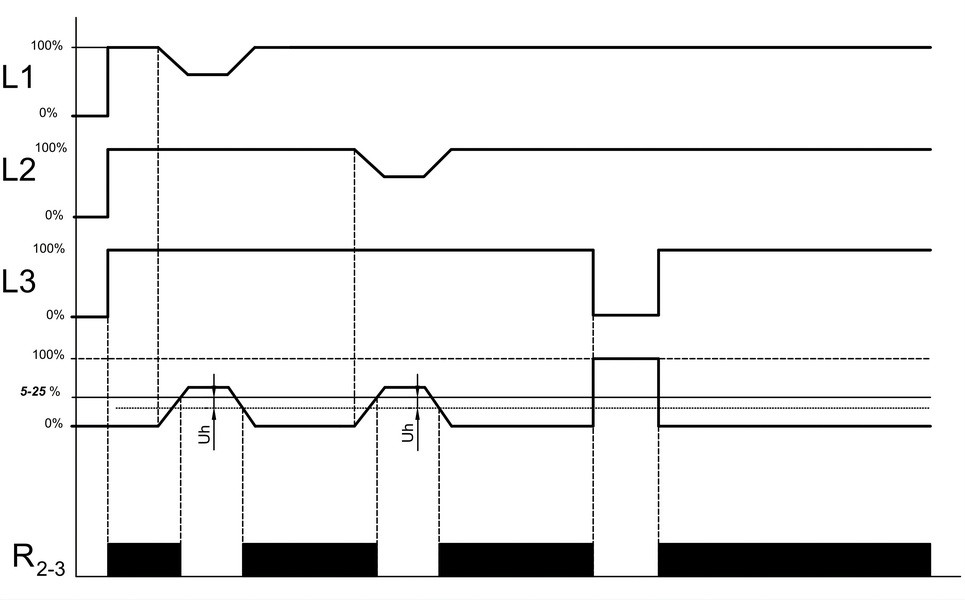

Razvili so jih za zaščito pred prekomerno napetostjo ter pred pregrevanjem trifaznih motorjev. Uporabnik lahko s pomočjo potenciometrov nastavi mejne vrednosti dovoljene prekomerne napetosti. Ko so vrednosti napetosti faz L1, L2 in L3 normalne se rele vklopi. Če pa katerakoli vrednost fazne napetosti prekorači nastavljeno mejno vrednost napetosti se rele izklopi, motor pa se zaustavi. Ko se vrednost napetosti faze z napako vrne v normalno pozicijo, se rele ponovno vklopi, motor pa je spet pripravljen za pogon. Če je motor opremljen z PTC karakterističnim termistorom, je naprava primerna tudi za zaščito pred pregrevanjem namotavanja motorja. Odpor termistorja, povezanega v stične sponke, ki so označene s piktogramom, se z zvišanjem temperature motorja spremeni, takrat rele kontaktor izklopi, motor pa se zaustavi. V kolikor se temperatura motorja vrne na normalno tehnično vrednost, se rele vklopi, motor pa je spet pripravljen za pogon.
Opomba: Če funkcije ne uporabljamo za primer pregrevanja pri stičnih sponkah termistorja, je potrebno narediti odvod pri releju.
|
|
|
|
|
|

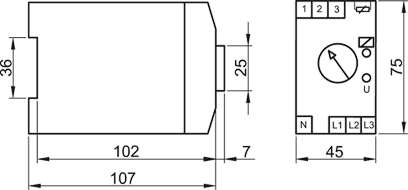

Tehnični podatki
|
Pogonski razpon:
|
(0,8-1,2) x Un, 50-60 Hz
|
|
Histerezna napetost:
|
maks. 10 V
|
|
Odhod:
|
250 V AC – 5 A
|
|
Izklopni odpor (PTC):
|
1600 – 2000 Ω
|
|
Vklopni odpor (PTC):
|
1000 – 1400 Ω
|
|
Pogonska temperatura:
|
-25 °C … +65 °C
|
|
Teža:
|
85 g
|
|
Zašita:
|
IP 20
|
|
Presek max. uporabnega voda:
|
1 – 2,5 mm2
|
|
Značilnost rele odhoda:
|
1 komad preklopni kontakt
|
|
Način montiranja:
|
Na 35×7,5mm-ske monterske tirnice
|
|
|
Tracon koda
|
Pogonska napetost Un
|
Nastavljiv razpon (asimetrija)
|
|
TFKV-04
|
3x230/400 V AC
|
±5% - ±25 % (faza-faza)
|
PTC termistor, opremljen z zaščito pred pregrevanjem za napetostno opazovalni rele

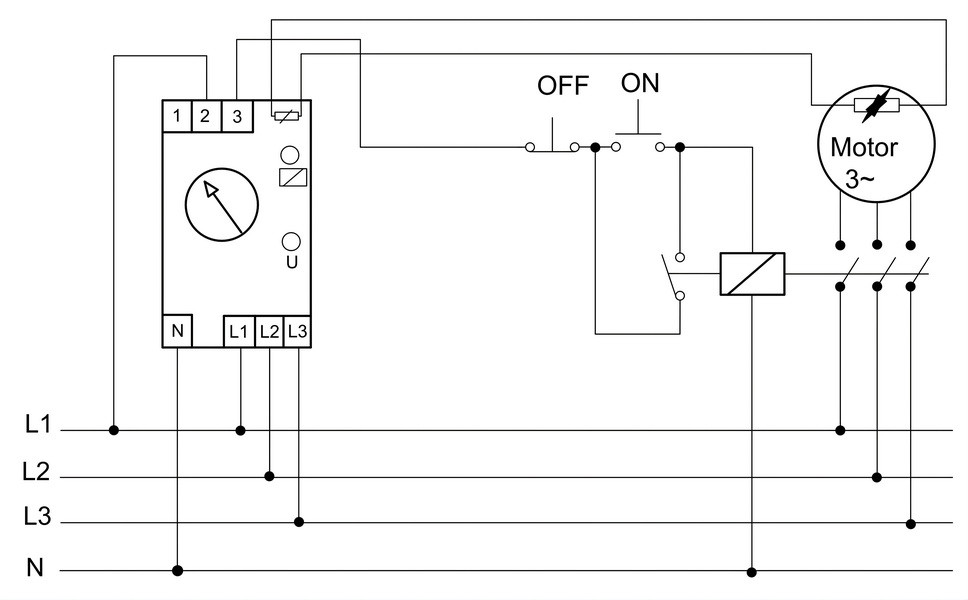

Če zaščitni motor ni opremljen z PTC karakterističnim termistorom za napetostno opazovalni rele tipa TFKV-04, lahko priključimo zunanjega PTC karakteristični termistor. Ob zvišanju temperature namotavanja motorja, se temperatura in odpornost termistorja, nastavljenega na površini motorja tudi zviša. Glede na zgornjo tabelo je potrebno termistor priključiti v stične sponke releja, označene s piktogrami.
