| Koda |
|
|
 |
 |
 |
|
|
TFKV-02
|
3×400 V AC
|
5 A, 230 V AC
|
+1 %
|
0,7 U n (fix)
|
1,2 Un (fix) |
285 g
|

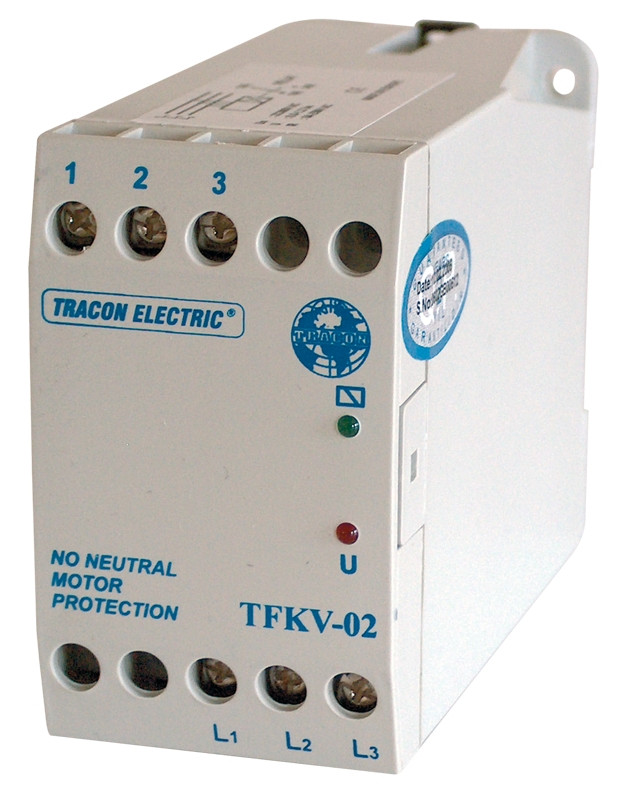

Trifazni opazovalni Releji napetosti, v omrežjih brez ničelnega vodiča

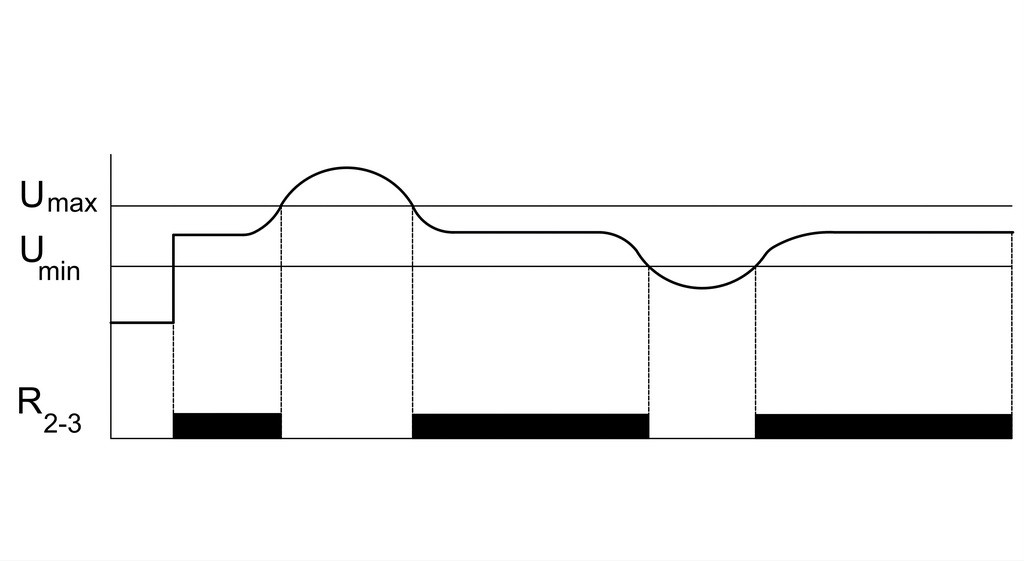

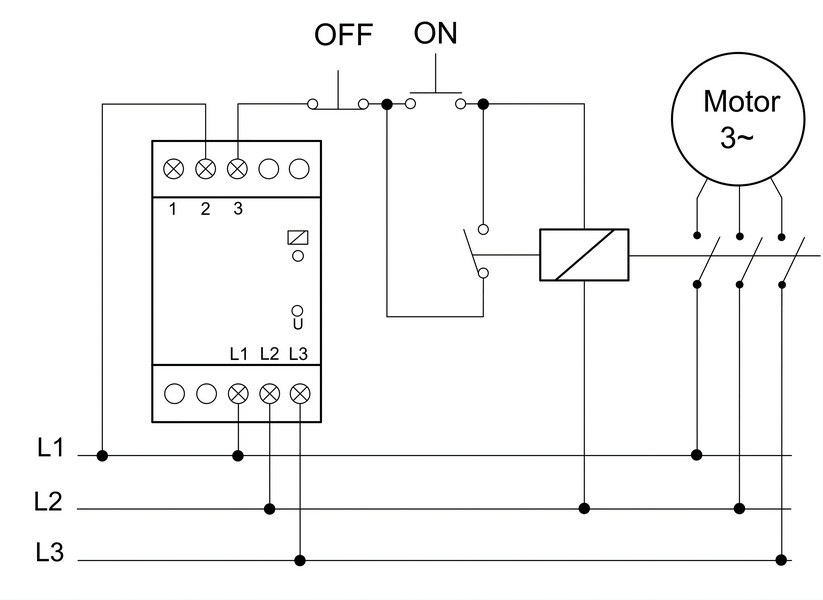

Razvili so jih za zaščito trifaznega motorja, nameščenega v trifaznih sistemih brez nične vodje. Ko so vrednosti napetosti faz L1, L2 in L3 normalne, se rele vklopi, motor pa je pripravljen za pogon. Če pa katera koli fazna napetost upade pod dovoljeno vrednost, ali če se celo pretrga, se rele izklopi, motor pa se zaustavi. V kolikor se napetost faze z napako vrne v normalno stanje, se rele ponovno vklopi, motor pa je spet pripravljen za pogon.
|
|
|
|
|
|
Tehnični podatki
|
Pogonski razpon:
|
(0,7-1,2) × Un, 50-60 Hz
|
|
Odhod:
|
250 V AC – 5 A
|
|
Pogonska temperatura:
|
-25 °C … +65 °C
|
|
Teža:
|
285 g
|
|
Zaščita:
|
IP 20
|
|
Presek max. uporabnega voda:
|
1 – 2,5 mm2
|
|
Značilnost rele odhodov:
|
1 komad preklopnega kontakta
|
|
Način montiranja:
|
Na 35×7,5mm-ske monterske tirnice
|
|
|
Tracon koda
|
Pogonska napetost Un
|
Napetostna meja
|
|
Spodnja
|
Zgornja
|
|
TFKV-02
|
3x400 V AC
|
0,7 Un (fix)
|
1,2 Un (fix)
|
