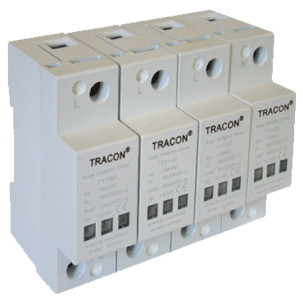

Kombinirani (tip 1 + tip 2) prenapetostni odvodniki
Naprave so namenjene odvajanju vala velikega sunka impulznega toka 10/350 μs, nastalega pri udaru strele, in/ali odvajanju prenapetosti zaradi napake pri kontaktu (tokovni udarni val 8/20 μs), ki jo je povzročil nadtok, na trifaznih oz. enofaznih (nadzemnih vodih) napajalnih omrežjih. Izvedba je kompaktna.
Odvodniki, ki vsebujejo zaščitne elemente tipa 1 in 2, se vgradijo v prvo kratkostično zaščitno napravo in neposredno za števce mporabe (v glavni razdelilnik). Opozorilo! Sposobnost odvajanja kombiniranih naprav običajno ne doseže stopnje zmogljivosti teh naprav posamično. Ob ustreznih meritvah so primerni tudi za fotovoltaične (DC) sisteme.
Tehnični podatki
Tracon koda za naročanje |
TTV1+2-100.. |
Nazivna napetost: |
230 V, 50 Hz; 1~ |
Napajalni sistem: |
TN, TT, IT |
Delovna napetost (Uc): |
385 V AC, 500 V DC |
Nazivni odvodni (In 8/20μs): |
50 kA |
Nivo zaščite (Up): |
2,4 kV |
NPE zmogljivost odvajanja toka strele (10/350 μ): |
25 kA |
Priporočena varovalka: |
125 A gG |
Dovoljeni kratkostični tok: |
25 kA/AC |
Temperatura okolja: |
-40 °C ... +55 °C |
Priključna sponka: |
Vijačna vezna sponka |
Vgrajene zaščitne komponente: |
varistor, toplotna varovalka |
Način montaže: |
montažni tir dimenzije 7,5×35 mm (koda:35/7.5..) |
Javljalnik napak: |
Rdeči optični signal |
Pomožni kontakt za javljanje stanja: |
vgrajeni
(izmenični kontakt, 1×CO) |
Presek uporabnega vodnika: |
togi: 6 - 35 mm²
upogljivi: 6 - 25 mm² |
Ognjevarnost plastičnega ohišja: |
UL94-V0 |
Tipi izvedb
Tracon koda |
Število polov |
W
(mm) |
Zmogljivost odvajanja toka strele (10/350 μs) Iimp / polov |
Maksimalni
odvodni tok
(8/20μs) I
max |
Barva |
Izvedba
Zaščitnega
elementa |
TTV1+2-80-4P |
4P |
108 |
8 kA |
80 kA |
siva |
vgrajen |
