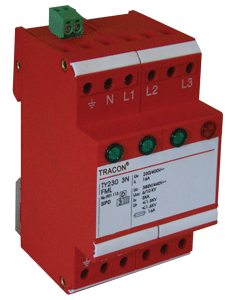

Prenapetostni odvodniki tipa 3 (fina prenapetostna zaščita)
Odvodnike tipa 3 je priporočljivo namestiti kar se da najbližje napravi, ki jo želite zaščititi. Drugotni zaščitni elementi pred udarom strele, ki omejujejo in preprečujejo, da bi temenske (maksimalne) napetosti, nastale zaradi preklopov na omrežju, uspele doseči električne naprave in na njih povzročile okvaro. Vgradna kompaktna izvedba. Opozorilo! Kot samostojne zaščitne naprave, same ne morejo zaščititi električnih naprav pred prenapetostjo!
Osnovni tehnični podatki
Tracon koda |
TV3-10-1P+N/PE |
Izvedba: |
Vrstna |
Nazivna napetost |
30 V, 50 Hz; 1~ |
Napajalni sistem |
TN, TT |
Delovna napetost (Uc) |
385/440 V |
Nazivni termični tok
(In): |
16 A |
Delovna napetost (Up) |
1,5 kV |
Priporočena varovalka |
16A gG |
Dovoljeni kratkostični tok |
10 kA/AC |
Temperatura okolja |
-40 °C ... +55 °C |
Priključna sponka |
Vijačna vezna sponka |
Vgrajena zaščitna komponenta |
Z iskriščem, varistor, toplotna varovalka |
Način montaže |
Na montažni tir dimenzije 7,5×35 mm (koda:35/7.5..) |
Pomožni kontakt za javljanje stanja |
vgrajeni
(odpiralni kontakt, 1×NC) |
Javljalnik prekinitve |
Rdeči optični signal |
Presek uporabnega vodnika |
polni: 1,5 - 4 mm²
upogljivi: 1,5 - 2,5 mm2 |
Ognjevarnost plastičnega ohišja: |
UL94-V0 |
Vrstne izvedbe
Izvedbe, ki se montirajo v enofazne in trifazne Razdelilne omare, se priklopijo vzporedno ali vrstno z napravo (porabnikom), kiji nudijo zaščito. V primeru vrstnega priklopa se zaščitni element vgradi po prenapetostni zaščiti.

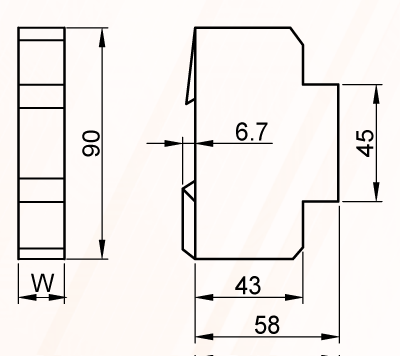

Tracon koda |
Število polov |
W
(mm) |
Nazivni
odvodni tok
(8/20μs)In |
Maksimalni
odvodni tok
(8/20μs) Imax |
Barva |
Izvedba
Zaščitnega
elementa |
TTV2-30-3P+N/PE |
3P+N/PE |
72 |
5 kA |
10 kA |
rdeča |
vrstni |
