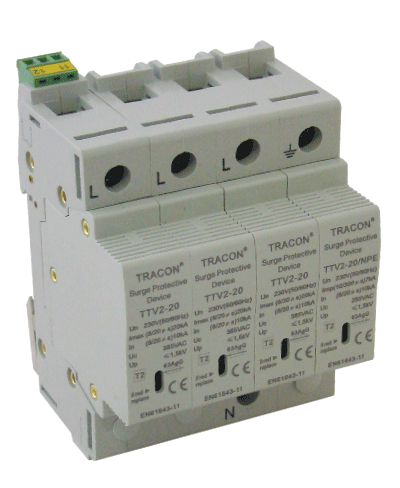

AC prenapetostni odvodnik tipa 2, zamenljiv zaščit.element 230/400 V, 10/20 kA (8/20 us), 4P

AC prenapetostni odvodnik tipa 2, zamenljiv zaščit.element 230/400 V, 10/20 kA (8/20 us), 4P

Koda: TTV2-20-3P+N/PE

Redna cena: 74,74 €

Cena s popustom 67,27 €

Vse cene že vsebujejo 22% DDV.

Dobava: Ni na zalogi

AC prenapetostni odvodnik tipa 2, zamenljiv zaščit.element 230/400 V, 50 Hz, 10/20 kA (8/20 us), 4P

Cenik dostave

Opis izdelka Lastnosti izdelka Ostali izdelki v skupini Prenapetostni odvodniki

Podrobnosti

Prenapetostni odvodniki tipa 2

Naprave so namenjene odvajanju prenapetosti zaradi napake pri kontaktu (tokovni udarni val 8/20 μs), ki jo je povzročil nadtok.Odvodniki tipa 2 se vgradijo v razdelilnike (v večstanovanjskih zgradbah v stanovanjske razdelilnike) razdelilnega omrežja za glavnimi razdelilniki, ki imajo ževgrajene odvodnike tipa 1.Za zagotovitev pravilnega delovanja je med odvodnikom tipa 1 in odvodnikom tipa 2 potrebno uporabiti vsaj 10–15 metrov dolgi odsek vodnikov ali dušilkovgradnja potrebne induktivnosti. Modularna izvedba je zamenljiva. Pomožno stikalo je vgrajeno v podnožje

Osnovni tehnični podatki

Tracon koda	TTV2-20...
Nazivna napetost	230 V, 3×230/400 V
Napajalni sistem	TN, TT, IT
Delovna napetost	385/440 V
Nivo zaščite	1,5 kV
Priporočena varovalka	125A gG
Dovoljeni kratkostični tok	10 kA/AC
Temperatura okolja	-40 °C ... +55 °C
Priključna sponka	Vijačna vezna sponka
Vgrajeni zaščitni elementi	varistor, toplotna varovalka
Način montaže	Na montažni tir dimenzije 7,5×35 mm (koda:35/7.5..)
Pomožni kontakt za javljanje stanja	vgrajeni (zapiralni kontakt, 1×NO)
Javljalnik napak	Rdeči optični signal
Presek uporabnega vodnika	togi: 6 - 35 mm² upogljivi: 6 - 25 mm²
Ognjevarnost plastičnega ohišja:	UL94-V0

Tracon koda	Število polov	W (mm)	Nazivni odvodni tok (8/20μs)In	Maksimalni odvodni tok (8/20μs) I max	Barva	Izvedba Zaščitnega elementa
TTV2-20-3P+N/PE	3P+N/PE	72	10 kA	20 kA	siva	zamenljiv

Dodatni podatki

Koda	TTV2-20-3P+N/PE
Tehnični podatki	230/400 V, 50 Hz, 10/20 kA (8/20 us), 4P
Proizvajalec	Tracon
Naziv (ANG)	AC Surge arrester, Type 2, with changeable insert 230/400 V, 50 Hz, 10/20 kA (8/20 us), 4P
Ean	5997374188432
