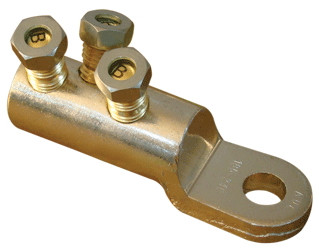

Al kabelski čevelj, 3 vijačni, z odprtino d=16 mm, 185-240 mm2

Al kabelski čevelj, 3 vijačni, z odprtino d=16 mm, 185-240 mm2

Koda: AS185-240CS16

Redna cena: 27,15 €

Cena s popustom 24,44 €

Vse cene že vsebujejo 22% DDV.

Dobava: Na zalogi

Vijačni aluminij.cevasti očes.čevelj zmožnostjo odloma glave 185-240mm2,3×M16

Podrobnosti

Neizolirani aluminijasti očesni kabelski čevelj z vijakom

Material veznega elementa: Al

Koda
Presek vezalnega vodnika
d1
d2
D
L
B
Število vijakov
AS185-240CS16
B:   185
20
17
35
115
38
3 × M16
A:   240
3 × M16



Proizvodi so namenjeni za vodnike s krožnim presekom. Za delo z njimi je potreben le standardni ključ, ki olajša montažo na licu mesta. Navoj vijaka M16 mm je dolg približno 30 mm, od tega je v razmerju 3/2 opremljen z eno izvrtino. Z oznako “A" označujemo krajši, z oznako “B” pa daljši del vijaka. Iz tabele je razvidno, ali je k preseku, ki ga želimo spojiti, potrebno namestiti krajši ali daljši del navoja vijaka.



Pri privijanju vijakov je potrebno uporabiti posebej izdelano šestslojno matico 19 mm s podložko, ki se na začetku posopka privijanja namesti na poljubni konec vijaka. Za varno mehansko in električno priključitev vodnika je vijak potrebno zategniti dokler glava pri izvrtini ne odpade.







Material izdelka: Al-99,5 %; oz. E-Cu

Površinska obdelava: min.15μ debelina nanosa cinkovne prevleke


Koda
Presek vezalnega vodnika
d1
d2
D
L
B
Simbol
vijaka
Število vijakov
AS16-70CS12
16 - 35
11
13
23
90
25
B
2
50 - 70
A
2
AS95-150CS12
95 - 120
16
13
30
110
30
B
2
150
A
2
AS185-240CS16
185
20
17
35
125
38
B
3
240
A
3

Dodatni podatki

Koda AS185-240CS16
Tehnični podatki 185-240mm2,3×M16
Proizvajalec Tracon
Certifikati Certifikat ustreznosti
Naziv (ANG) Ring-tube terminal, aluminium, blank with shear head screws 185-240mm2,3×M16
Ean 5997374172202
