Koda
|
Tip vrstnih
sponk
|
Un
(V)
|
In
(A)
|
Vodnik mm 2
|

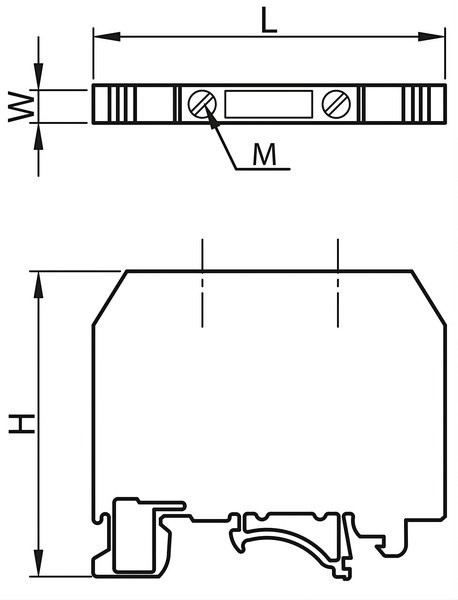

Dimenzije (mm)
|
Dolžina
odstranjevanja
izolacije (mm) |
Maks.
moment
(Nm)
|
|
togi
|
pleten
|
|
W
|
L
|
H
|
M
|
|
TSKA95JD
|
Zaščitni vodič
|
1000
|
230
|
35-95
|
35-95
|
35-95 |
25,3
|
83,3
|
89,7
|
M4,5
|
23,5
|
1,8
|
|
Koda
|
Vezni
mostiček
Modul 2-3 |
Tir v obliki glavnika
|
Zaključna
plošča |
Vezni
mostiček
|
Razdelilnik
električnega
kroga |
Razdelilnik
segmenta |
Merilni
adapter |
Označeva
lec
|
Bananski
vtikač |
Pritrdilni nosilec (3) |
| Modul 2 |
Modul 3 |
Modul 10 |
|
TSKA95JD
|
USF50
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
J10
|
-
|
RE1
|
Garnitura industrijskih vrstnih sponk tipa TSKA vsebuje več, med seboj izoliranih enot vijačnih veznih sponk. Uporabljajo se predvsem v tokovnih krogih merilnih, upravljalnih in energijo prenosnih razdelilnih omarah za industrijske in podobne namene. Vrstne sponke se uporabljajo za spajanje bakrenih vodnikov okroglega preseka. Deli električnega vodnika so vstavljeni v plastično ohišje iz poliamida, odpornega na visoke temperature, z veliko mehanično polniostjo, dobrimi električnimi parametri in z lastnostjo samougaševanja po UL94-V0. ohišje je oblikovano tako, da lahko sponke pritrdimo na montažne tire po EN 50022.

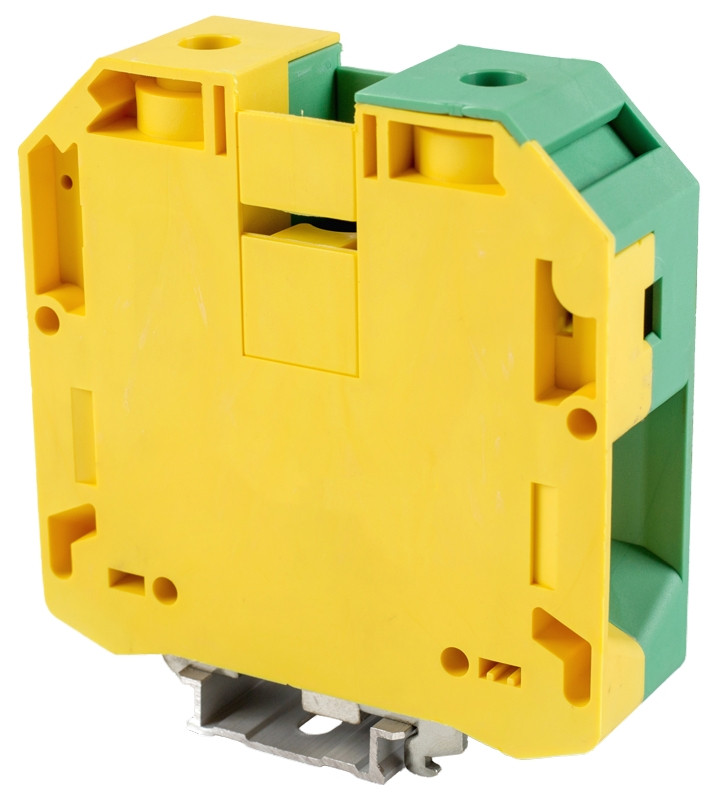

Vrstne sponke za zaščitne vodnike
Uporabljajo se za oblikovanje električnega in mehaničnega spoja med zelenimi/rumenimi vodiči in med ozemljitveno montažno tirnico, na katero so fiksirane vrstne sponke. Uporabljajo se za spajanje vodičev PEN in PE.
