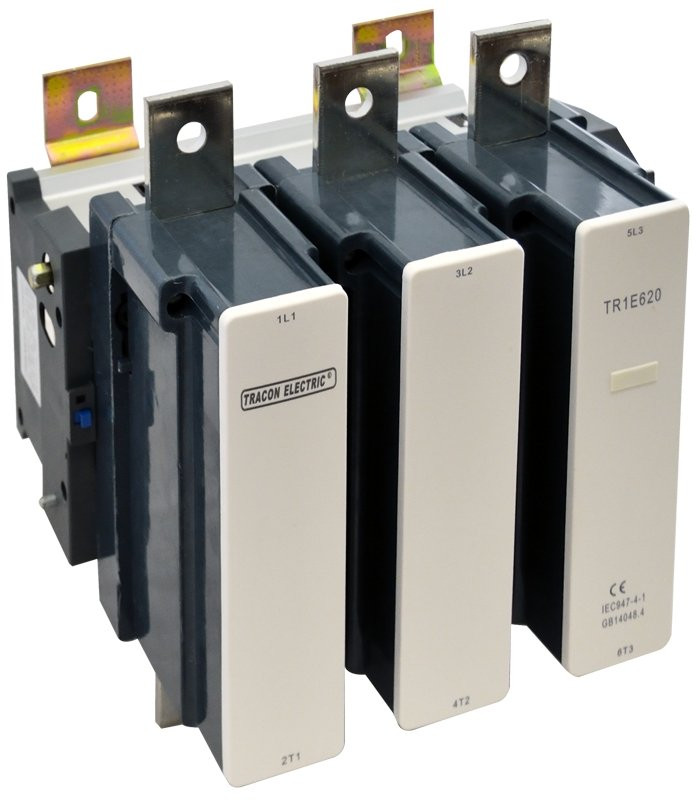

Kontaktorji z velikim električnim tokom
| Koda |
 |
AC-3 (A) |
(kW) |
 |
| TR1E620 |
230 V~ |
620 |
335 |
| (A) |
AC-1 |
1000 |
| AC-3 |
620 |
| AC-4 |
210 |
| (Kw) |
220/230 V |
200 |
| 380/400 V |
335 |
| 415 V |
375 |
| 500 V |
400 |
| 660/690 V |
450 |
| 1000 V |
450 |
 |
2×60×5 |
 |
× 900 |
|
(×105) |
10/2 |
|
(VA) |
1730/20 |
So priključne naprave, namenjene industrijski rabi, ki se v električnem razponu med 115 in 620 A uporabljajo za daljinsko upravljanje vklopa in izklopa obokanih peči, črpalnih in kompresorskih motorjev z veliko storilnostjo ter ostalih oprem z velikim električnim tokom. Njihova sestava omogoča uporabo pomožnih enot, s pomočjo katerih so izvedljive številne upravljalne, prikazovalne, zatikalne, samodržne in tempirne funkcije. Prekomerna električna zaščita kontaktorjev tipa TR1E je na strani G/39.!
Dobavljivi dodatki
|
Oznaka tipa
|
Naziv
|
|
TR6DN..
|
Sprednje pomožne kontaktne enote |
|
TR8DN...
|
Stranske pomožne kontaktne enote samo k tipom TR1E115, TR1E150 i TR1E170 |
|
TR7...
|
Tempirna enota |
Osnovni tehnični podatki
|
Obratovalni napetostni razpon:
|
0,85-1,1 Un
|
Vgrajeni položaj:
|
Na navpično raven, dovoljeno odstopanje znaša ±30°
|
|
Temperatura okolja:
|
-25 °C ... +50 °C
|
Način montaže:
|
Na panelko ali na 35×7,5 mm-sko montažno tirnico ±30° |
Tehnični podatki in izbor tipov
|
Kontakti
|
Pogonska napetost Un
|
Koda
|
|
115A/AC-3
|
150A/AC-3
|
170A/AC-3
|
205A/AC-3
|
245A/AC-3
|
|
3 P+1 NO
|
24 V~
|
TR1E115B7
|
TR1E150B7
|
TR1E170B7
|
TR1E205B7
|
TR1E245B7
|
|
48 V~
|
TR1E115E7
|
TR1E150E7
|
TR1E170E7
|
TR1E205E7
|
TR1E245E7
|
|
230 V~
|
TR1E115
|
TR1E150
|
TR1E170
|
TR1E205
|
TR1E245
|
|
400 V~
|
TR1E115V7
|
TR1E150V7
|
TR1E170V7
|
TR1E205V7
|
TR1E245V7
|
|
AC1 Ie max. (A) (Ith)
|
250
|
250
|
250
|
275
|
315
|
|
AC3 Ie max. (A)
|
115
|
150
|
170
|
205
|
245
|
|
AC4 Ie max. (A)
|
40
|
50
|
60
|
70
|
80
|
|
Priključena
motorna storilnost
Pe (kW)
|
220/230V
|
30
|
40
|
55
|
63
|
75
|
|
380/400V
|
55
|
75
|
90
|
110
|
132
|
|
415V
|
59
|
80
|
100
|
110
|
132
|
|
500V
|
75
|
90
|
110
|
129
|
160
|
|
660/690V
|
80
|
100
|
110
|
129
|
160
|
|
1000V
|
65
|
65
|
100
|
100
|
147
|
|
Mehanska življenjska doba (104,kj)
|
300
|
300
|
300
|
300
|
300
|
|
Električna življenjska doba (104,kj)
|
60
|
60
|
60
|
50
|
50
|
|
Sposobnost sprejema (VA)
|
Poteg
|
550
|
550
|
805
|
805
|
600-700
|
|
Drža
|
45
|
45
|
55
|
55
|
8-10
|
| Priključna pogostost |
1800 priključkov/ura
|
|
Vod (mm2)
|
95
|
120
|
150
|
185
|
240
|
|
Kontakti
|
Pogonska
napetost Un
|
Koda
|
|
300A/AC-3
|
410A/AC-3
|
475A/AC-3
|
620A/AC-3
|
|
3P+1NO
|
24V~
|
TR1E300B7
|
TR1E410B7
|
TR1E475B7
|
TR1E620B7
|
|
48V~
|
TR1E300E7
|
TR1E410E7
|
TR1E475E7
|
TR1E620E7
|
|
230V~
|
TR1E300
|
TR1E410
|
TR1E475
|
TR1E620
|
|
400V~
|
TR1E300V7
|
TR1E410V7
|
TR1E475V7
|
TR1E620V7
|
|
AC1 Ie max.(A)(Ith)
|
400
|
500
|
700
|
1000
|
|
AC3 Ie max. (A)
|
300
|
410
|
475
|
620
|
|
AC4 Ie max. (A)
|
100
|
140
|
160
|
210
|
|
Priključna
motorna storilnost
Pe (kW)
|
220/230V
|
100
|
110
|
147
|
200
|
|
380/400V
|
160
|
200
|
250
|
335
|
|
415V
|
180
|
220
|
280
|
375
|
|
500V
|
200
|
257
|
355
|
400
|
|
660/690V
|
220
|
280
|
335
|
450
|
|
1000V
|
160
|
185
|
335
|
450
|
|
Mehanska življenjska doba (104)
|
300
|
100
|
100
|
100
|
|
Električna življenjska doba (104)
|
50
|
30
|
30
|
20
|
|
Sposobnost sprejema (VA)
|
Poteg
|
600-700
|
1000-1150
|
1050-1150
|
1500-1730
|
|
Drža
|
8-10
|
12-18
|
16-20
|
20-25
|
|
Priključna pogostost
|
1800 priklj./h
|
900 priklj./h |
|
Vod (mm2)
|
240
|
2x150
|
2x240
|
2x60x5
|

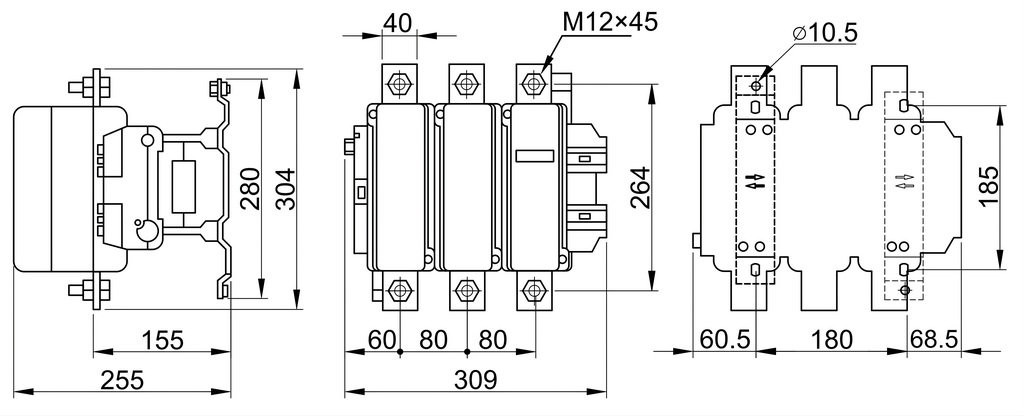

Mere
|
TR1E115...TR1E170
|
|
TR1E205...TR1E300
|
|
TR1E410, TR1E475
|
|
TR1E620
|
|
Koda
|
W
|
H
|
L
|
a
|
b
|
c
|
l
|
e
|
x
|
f1
|
f2
|
h
|
y
|
z
|
|
TR1E205
|
170
|
181
|
175
|
20
|
40
|
156
|
137
|
80
|
-
|
106
|
120
|
114
|
44
|
15
|
|
TR1E245
|
170
|
182
|
196
|
25
|
48
|
172
|
137
|
80
|
-
|
106
|
120
|
113
|
44
|
15
|
|
TR1E300
|
215
|
217
|
205
|
25
|
48
|
180
|
145
|
96
|
-
|
110
|
122
|
145
|
38
|
20,5
|
|
TR1E410
|
215
|
222
|
205
|
25
|
48
|
180
|
-
|
-
|
45
|
-
|
-
|
148
|
23,5
|
15
|
|
TR1E475
|
235
|
225
|
235
|
30
|
55
|
210
|
-
|
43
|
-
|
-
|
140
|
44
|
15
|
