Modularne Razdelilne omare

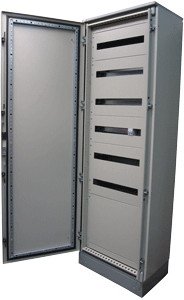

Velikost in možnost zaporednega dodajanja omogočata, da so omare uporabne za široko paleto vgradnih naprav. Modularnost pa pomeni enostavno upravljanje z omarami. Pod pojmom razdelilna omara razumemo razdelilno omaro brez stranskih stranic, saj število in mere vgradnih naprav določajo, kolikšno število omar bo potrebno razvrstiti, da bomo pridobili dovolj prostora.
Okvir maske in pripadajoče prekrivne plošče, pritrjevalci klobučnih letev, katerih globina je nastavljiva, in individualne mere klobučnih letev so dobavljive tudi po naročilu.
Vse to je potrebno skrbno izbrati glede na naprave, ki jih bomo vgrajevali.
Razdelilne omare brez stranskih sten
|
Prilagodljive stranske stene
|
Koda
|
Višina L (mm)
|
Širina W (mm)
|
Globina H (mm)
|
Maks. število modulov (z masko)
|
Koda
|
Mere (mm)
|
TFE1606040
|
1600
|
600
|
400
|
154
|
TFE1606040-O
|
1600×400
|
TFE1806040
|
1800
|
600
|
400
|
176
|
TFE1806040-O
|
1800×400
|
TFE1808050
|
1800
|
800
|
500
|
264
|
TFE1808050-O
|
1800×500
|
TFE2006050
|
2000
|
600
|
500
|
198
|
TFE200XX50-O
|
2000×500
|
TFE2008050
|
2000
|
800
|
500
|
297
|
TFE200XX50-O
|
2000×500
|
TFE20010060
|
2000
|
1000
|
600
|
396
|
TFE20010060-O
|
2000×600
|
Tehnični podatki
Vgradna naprava
|
|
maks. izolacijska napetost:
|
1000 V, 50 Hz
|
Nazivni tok:
|
maks. 800 A
|
Razred zaščite pred dotikom:
|
I.
|
Material:
|
jeklo, debelina 1,5 mm
|
Površinska obdelava:
|
epoksi prašno barvanje
|
Barva:
|
RAL7032 (siva)
|
Barva montažne plošče:
|
galvanizirana
|
Zaščita:
|
IP 55
|
Smer odpiranja vrat:
|
spreminja se z obračanjem
|
Globina montažne plošče:
|
nastavljiva
|
Omare dostavljamo razstavljene na plošče, vsaka enota je v posebni embalaži.
Možnost naročila delov razdelilnih omar
Oznaka tipa
|
Poimenovanje
|
TFE...-O
|
Stranske stene (glej v zgornji tabeli)
|
TFE-SK
|
Vrstni set
|
TFE-ESZ
|
Dvižni obroč
|
TFE-K
|
Okvir maske
|
TFE-KS
|
Montažna letev z enoto za nastavljanje globine
|
TFE-TL
|
Maske (prekrivne plošče)
|
TFE-POE
|
Perforirana razdelilna enota
|
