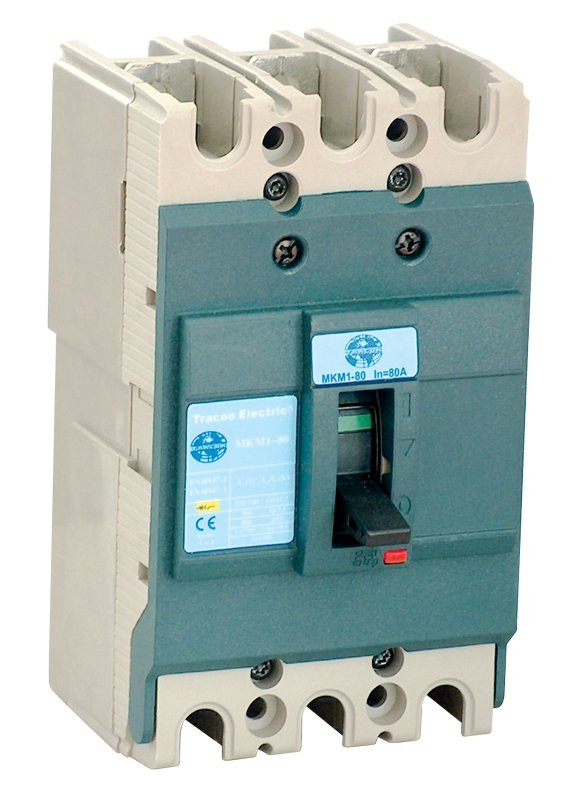

Kompaktni
odklopniki MKM, proizvedeni v dveh dimenzijah, namenjeni zaščiti nizkonapetostnega omrežja, imajo tudi funkcijo shranjevalnih

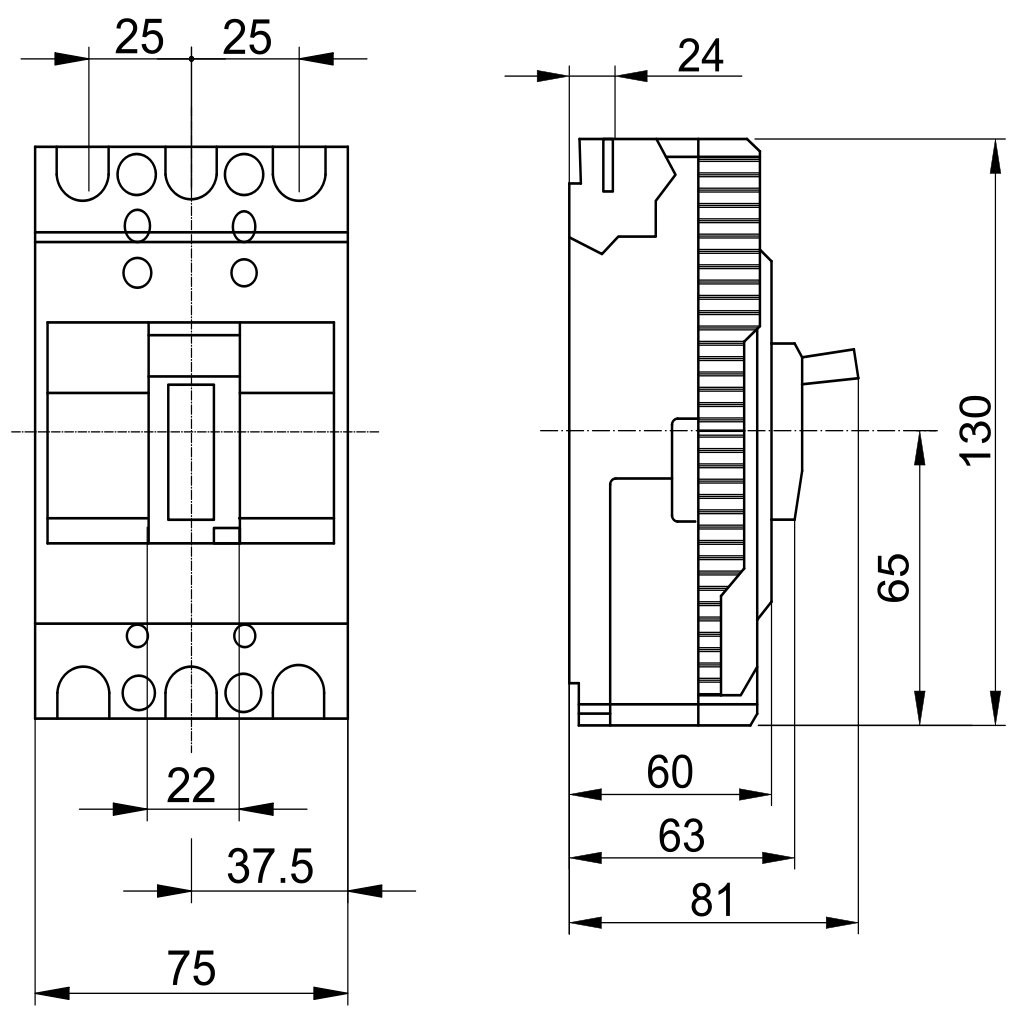

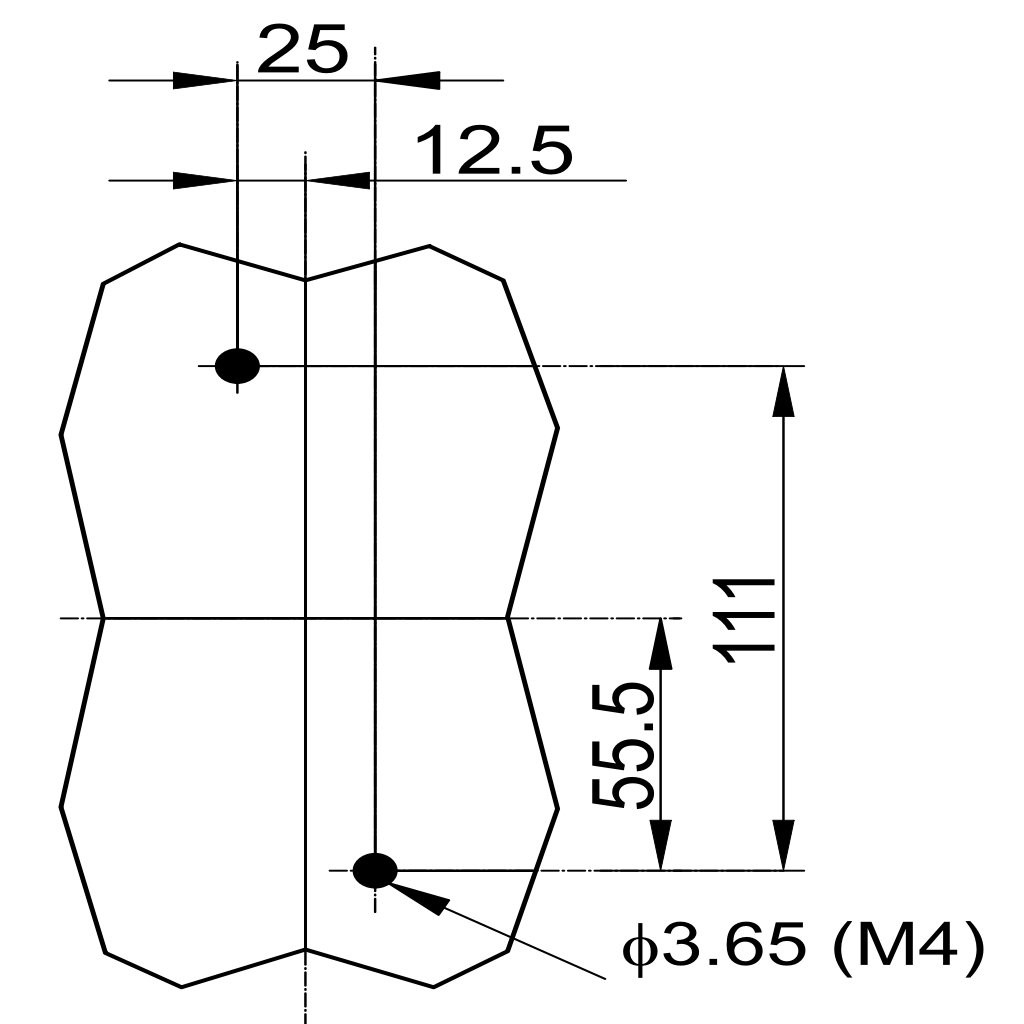

odklopnikov pod- in končnih razdelilnih omar. V te omare, zaradi zmanjšanega toka, lahko vgradimo tudi naprave, ki prenesejo manjše kratke stike (selektiviranje). Vsak aparat je opremljen z napravo za gašenje (magnetni sprožilec), in z napravo za gašenje (termični sprožilec). Vgraditev poenostavi majhna globina za vgradnjo (60 mm) in višina čelne plošče z isto mero. K delu z aparatom zelo pripomoreta zelena označba na vidnem mestu, ki zanesljivo oznanja odprto stanje kontakta, ter nazivni obratovalni parametri, ki so na temperaturo okolja garantirano odporni vse do 50 °C. Aparat je mogoče poljubno razvrstiti, njegovo pričvrstitev in vklop pa lahko s pomočjo pomožnih spojnih vijakov, pričvrstilnih vijakov in s pomočjo fazno ločevalnih plošč enostavno izvedemo.
Vpliv temperature okolja na karakteristiko naprave za gašenje, Tref = 50 °C
| ∆In | 25 °C | 40 °C | 45 °C | 50 °C | 55 °C | 60 °C | 65 °C | 70 °C |
| MKM1 |
| 20 | 21,8 | 20,4 | 20,2 | 20,0 | 19,7 | 19,2 | 18,9 | 18,5 |
| 25 | 26,9 | 25,7 | 25,3 | 25,0 | 24,7 | 24,5 | 24,3 | 24,0 |
| 30 | 34,5 | 31,4 | 30,7 | 30,0 | 29,4 | 29,1 | 28,5 | 28,0 |
| 40 | 42,8 | 40,9 | 40,4 | 40,0 | 39,5 | 38,0 | 37,6 | 37,1 |
| 50 | 54,2 | 52,1 | 51,0 | 50,0 | 49,3 | 48,1 | 47,3 | 46,6 |
| 60 | 64,4 | 61,8 | 60,9 | 60,0 | 59,0 | 57,5 | 56,6 | 55,7 |
| 75 | 78,6 | 76,8 | 75,9 | 75,0 | 73,5 | 70,4 | 69,8 | 69,1 |
| 80 | 84,4 | 82,2 | 81,1 | 80,0 | 78,6 | 77,3 | 76,7 | 76,1 |
| 100 | 108,8 | 102,6 | 101,3 | 100,0 | 99,2 | 94,2 | 93,5 | 92,7 |
| MKM2 |
| 125 | 148,4 | 134,9 | 130,0 | 125,0 | 119,8 | 114,3 | 108,5 | 102,5 |
| 160 | 186,0 | 170,9 | 165,5 | 160,0 | 154,3 | 148,3 | 142,1 | 135,6 |
| 225 | 269,0 | 243,5 | 234,5 | 225,0 | 215,1 | 204,8 | 193,9 | 182,3 |
| 250 | 298,9 | 270,6 | 260,5 | 250,0 | 239,0 | 227,5 | 215,4 | 202,6 |
Glavne lastnosti
• naprava je na 230/ 400V, 50 Hz-nih omrežjih primerna za zaščito v primeru kratkega stika in preobremenitve
• Pri razdelilnih omarah je primerna za obratovalen izklop in vklop
• Prenese veliko električno in mehanično obremenitev
• V omrežjih, kjer kletkasti motorji nenehno delujejo, nudi zaščito pred stalnimi in sunkovitimi preobremenitvami ter pred
kratkim stikom.
• Iz pozicije pretikačnega ročaja je razvidno ali se je gašenje sprožilo zaradi napačnega delovanja ali pa zaradi zavestnega
odklopa
 |
| Tracon koda | Nazivni tok In (A) | | MKM1-15 | 15 | | MKM1-20 | 20 | | MKM1-25 | 25 | | MKM1-30 | 30 | | MKM1-40 | 40 | | MKM1-50 | 50 | | MKM1-60 | 60 | | | Tracon koda | Nazivni tok In (A) | | MKM1-75 | 75 | | MKM1-80 | 80 | | MKM1-100 | 100 | | MKM2-125 | 125 | | MKM2-160 | 160 | | MKM2-225 | 225 | | MKM2-250 | 250 | |
Fazno ločevalne plošče je potrebno po uvodu stičnih vodov vstaviti v odprtino med spojnimi sponkami. Ta odprtina plošče fiksno zgrabi in s tem omogoči ustrezno ločitev med fazami. V primeru razvrščanja več aparatov je za ločevanje teh potrebno uporabiti tudi ločevalne plošče.
