| Koda |
|
|
|
aM (A)
|
gG (A)
|
|
TGV2-16
|
9-14 A
|
5.5 kW |
170 A |
16
|
25 |

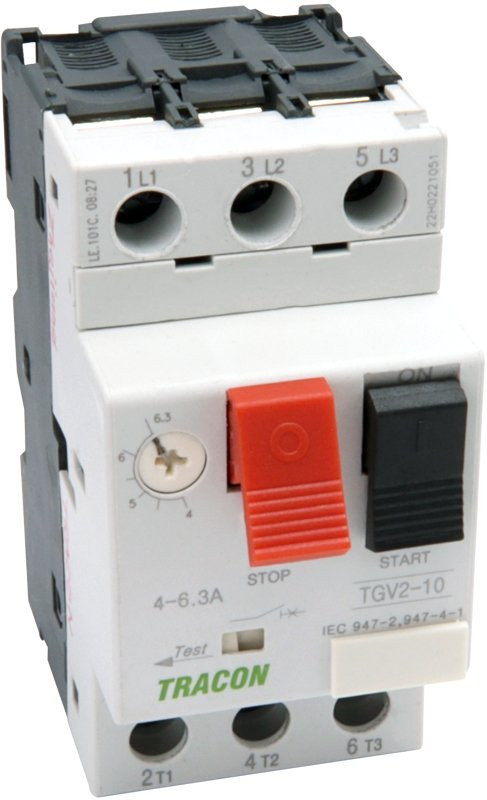

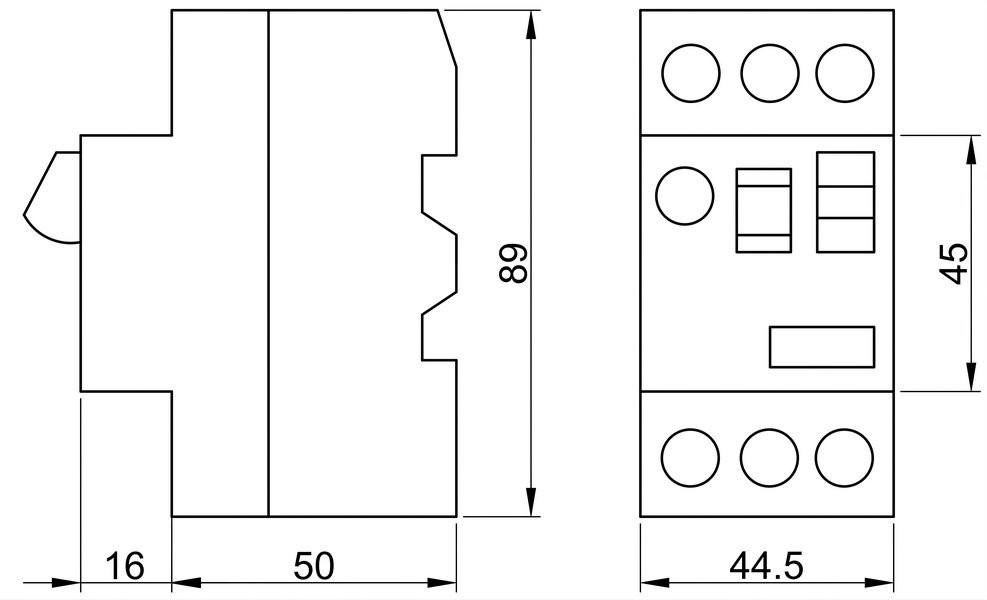

Splošni tehnični podatki - stikalo za zaščito motorja
Aparat je namenjen za vklop in izklop, ter za zaščito pred preobremenitvijo trofaznih obremenitev, predvsem posameznih električnih motorjev. Izklopi se z magnetnim sprožilcem za kratki stik ali pa s termičnim sprožilcem za preobremenitev. Zaščitno stikalo tudi v primeru izpada faze nudi motorju zaščito pred pregrevanjem. Stikala za zaščito motorja se lahko vklopijo ali izklopijo s pomočjo tipke enega mehanskega sistema. Nazivni pogonski tok zaščitenega motorja se lahko v nastavljivem razponu regulira kontinuirano s pomočjo vrtljivega gumba na prednji plošči. Stikala za zaščito motorja se lahko z dopolnilno opremo (javljalci napak, pomožni kontakti, sprožilci, ohišja, itd.) prilagodijo za daljinsko upravljanje in za uporabo v raznih upravljalnih opremah.
Tehnični podatki
|
Način montaže:
|
Na montažno šino 35×7,5 mm
|
|
Stopnja onesnaženosti:
|
3
|
|
Odpor na udarce:
|
30 g
|
|
Odpor na vibracijo:
|
5 g (5 - 150 Hz)
|
|
Teža:
|
kb. 0,25 kg
|
|
Temperatura okolja
|
|
|
Skladiščenje:
|
-40 °C … +80 °C
|
|
Delovanje na odprtem:
|
-20 °C … +60 °C
|
|
Z ohišjem:
|
-20 °C … +40 °C
|
|
Uporaben vodnik:
|
|
|
Trdi vodnik:
|
2×1 mm2… 2×6 mm2
|
|
Upogljiv vodnik:
|
2×1,5 mm2… 2×6 mm2
|
|
Nazivna izolacijska napetost:
|
690 V
|
|
Odpor na sunke nazivne napetosti:
|
6 kV
|
|
Nazivna pogonska napetost:
|
660 V
|
|
Nazivna pogonska frekvenca:
|
50/60 Hz
|
|
Moč porabe:
|
max. 2,5 W
|
|
Mehanska in električna življenjska doba:
|
105 vklopni/izklopni cikel
|
|
Pogostost spreminjanja položaja ON-OFF:
|
25 vklopni/izklopni cikel/ura
|
|
Kategorija uporabe:
|
AC 3
|
|
Razred odklopa termičnega sprožilca:
|
10A
|
|
Stopnja zaščite
|
|
|
Vezne sponke:
|
IP 20
|
|
po vgradnji:
|
IP 40
|
|
v ohišju:
|
IP 41 / IP 55
|
Krivulja sprožitve
Krivulja električne omejitve
Legenda:
|
1:
|
Ipmax
|
5:
|
13-18 A
|
9:
|
2.5-4 A
|
|
2:
|
24-32 A
|
6:
|
9-14 A
|
10:
|
1.6-2.5 A
|
|
3:
|
20-25 A
|
7:
|
6-10 A
|
11:
|
1-1.6 A
|
|
4:
|
17-23 A
|
8:
|
4-6.3 A
|
|
Legenda:
1: trofazna obremenitev, hladni zagon
2: dvofazna obremenitev, hladni zagon
3: trofazna obremenitev, pri neprekinjenem delovanju dlje časa
|
Koda
|
Nastavljiv električni razpon (A)
|
Max. Moč motorja
(kW)
|
Nastavitev magnetnega sprožilca (A)
|
Varovalka
|
|
aM (A)
|
gG (A)
|
|
TGV2-01
|
0,1 - 0,16
|
-
|
1,5
|
-
|
1
|
|
TGV2-02
|
0,16 - 0,25
|
0,06
|
2,4
|
-
|
1
|
|
TGV2-03
|
0,25 - 0,4
|
0,09
|
5
|
1
|
2
|
|
TGV2-04
|
0,4 - 0,63
|
0,18
|
8
|
1
|
2
|
|
TGV2-05
|
0,63 – 1
|
0,37
|
13
|
1
|
2
|
|
TGV2-06
|
1 - 1,6
|
0,55
|
22,5
|
2
|
4
|
|
TGV2-07
|
1,6 - 2,5
|
0,75
|
33,5
|
4
|
6
|
|
TGV2-08
|
2,5 – 4
|
1,5
|
51
|
6
|
10
|
|
TGV2-10
|
4 - 6,3
|
2,2
|
78
|
10
|
16
|
|
TGV2-14
|
6 – 10
|
4
|
138
|
10
|
20
|
|
TGV2-16
|
9 – 14
|
5,5
|
170
|
16
|
25
|
|
TGV2-20
|
13 – 18
|
7,5
|
223
|
20
|
32
|
|
TGV2-21
|
17 – 23
|
11
|
327
|
25
|
50
|
|
TGV2-22
|
20 – 25
|
11
|
327
|
25
|
50
|
|
TGV2-32
|
24 – 32
|
15
|
416
|
40
|
63
|
