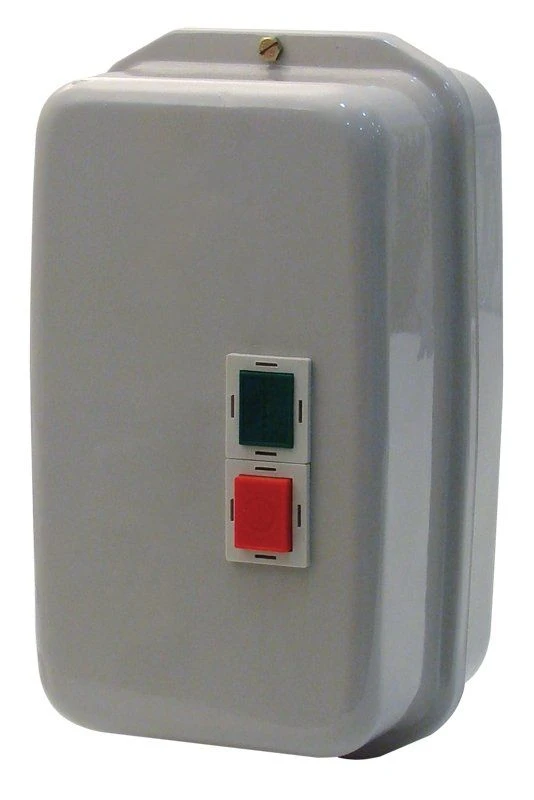

Motorsko zaščitno stikalo z ohišjem 85A, 45kW, 400V AC, 80-93A
Akcijska cena 154,96 € Redna cena 172,19 €
Na zalogi
Koda
TEMS3-951
Kratek opis
Motorsko zaščitno stikalo Tracon TEMS3-951 v kovinskem ohišju – zanesljiva rešitev za varno zaganjanje motorjev do 45 kW (400 V). Komplet vsebuje glavni kontaktor TR1F, pretokovni termični rele TR2HF ter tipki VKLOP/IZKLOP za enostavno upravljanje; nastavljivo zaščito toka 80–93 A zagotovi natančno prilagoditev zaščite vašemu motorju. Ohišje iz umetne mase/jeklene pločevine ščiti enoto pred mehanskimi poškodbami in električnim udarom, izdelek pa ima Certifikat ustreznosti. Koda: TEMS3-951, EAN: 5997374162876, garancija 2 leti.
| Koda | TEMS3-951 | |||
 (A),AC-3 | 400V | 85 | ||
| 660V | 49 | |||
 (A) | 400 V | 125 | ||
 (kW),AC-3 | 400 V | 45 | ||
| 660 V | 55 | |||
 | (A) | 6 | ||
 | AC-15 | 300 | ||
| DC-13 | 30 | |||
TEMS motorska zaščitna stikala z ohišjem
Napravo sestavljajo: en glavni kontaktor (TR1F), en pretokovni termični rele (TR2HF), zelena tipka VKLOP, rdeča tipka IZKLOP in ohišje, sestavljeno iz dveh delov iz umetne mase oziroma jeklene pločevine. Tehnični parametri kontaktorja določajo, kolikšno zmogljivost ima lahko motor, primeren za kombinacijo zagona. S pretokovnim termičnim relejem se natančno nastavi nivo tokovne zaščite, ki se prilagaja tehničnim parametrom varovanega motorja. S tipkama za VKLOP in IZKLOP se motor vklopi in izklopi. Če se motor ustavi zaradi delovanja termo releja, je treba pred ponovnim vklopom pritisniti tipko IZKLOP za sprostitev zaskočnega zapaha! Ohišje zagotavlja mehansko zaščito cele enote in zaščito pred električnim udarom. Ohišje iz umetne mase ali jeklene pločevine je zasnovano tako, da omogoča preprosto montažo na površino s pomočjo pritrdilnih izvrtin, ki se nahajajo na spodnjem delu ohišja. Vpeljavo kablov omogočajo kabelske odprtine (lahko se izbijejo), ki se nahajajo ob strani in na zadnji strani ohišja. Kabli obratovalnega kroga so spredaj, kontaktor in termo rele sta povezana, vgrajena skupaj. Po vpeljavi priklopnih kablov je naprava pripravljena za delovanje. Napravo je potrebno opremiti še z zunanjo zašito za kratek stik!
Tehnični podatki
Nazivna izolacijska napetost: | 660 V, 50 Hz | Nazivno obratovalno temperaturno območje: | 0…55 °C |
Nazivna napetost: | 400 V, 50 Hz | Stopnja zaščite ohišja: | IP 55 |
Elementi kombinacije
Koda | Podatki motorja* | Tip ohišja | Tip kontaktorja | Tip pretokovnega releja | Varovalo predložja (aM) | |
(kW), AC-3 | (A),AC-3 | |||||
TEMS1-091 | 1,5 | 3,5 | umetna masa | TR1F0910V7 | TR2HF1308 (2,5 – 4 A) | 6 A |
TEMS1-092 | 2,2 | 5 | umetna masa | TR1F0910V7 | TR2HF1310 (4 – 6 A) | 10 A |
TEMS1-093 | 3 | 6,3 | umetna masa | TR1F0910V7 | TR2HF1312 (5,5 – 8 A) | 10 A |
TEMS1-094 | 4 | 8,5 | umetna masa | TR1F0910V7 | TR2HF1314 (7 – 10 A) | 16 A |
TEMS1-121 | 5 | 11,5 | umetna masa | TR1F1210V7 | TR2HF1316 (9 – 13 A) | 16 A |
TEMS1-181 | 7,5 | 15,5 | umetna masa | TR1F1810V7 | TR2HF1321 (12 – 18 A) | 20 A |
TEMS2-251 | 11 | 22 | umetna masa | TR1F2510V7 | TR2HF1322 (17 – 25 A) | 25 A |
TEMS2-321 | 15 | 30 | umetna masa | TR1F3210V7 | TR2HF2353 (23 – 32 A) | 40 A |
TEMS3-401 | 18,5 | 37 | kovina | TR1F4011V7 | TR2HF3355 (30 – 40 A) | 40 A |
TEMS3-501 | 22 | 44 | kovina | TR1F5011V7 | TR2HF3357 (37 – 50 A) | 63 A |
TEMS3-651 | 30 | 60 | kovina | TR1F6511V7 | TR2HF3359 (48 – 65 A) | 80 A |
TEMS3-801 | 37 | 72,5 | kovina | TR1F8011V7 | TR2HF3363 (63 – 80 A) | 80 A |
TEMS3-951 | 45 | 85 | kovina | TR1F9511V7 | TR2HF3365 (80 – 93 A) | 100 A |
* Podatki se nanašajo na trifazni motor, delujoč z delta-priklopom.
Tehnični podatki TEMS1
Na kontaktorju s plastičnim ohišjem se nahaja tudi 1 kom. zaklopnega pomožnega kontaktorja, ki se lahko uporablja tudi za dodatne označevalne in vodilne naloge. Na vrhu spodnjega dela plastičnega ohišja se za napeljevanje napajalnih kablov nahajata 2 kom. Pg 13,5, na spodnjem delu 1 kom. Pg 16 in 1 kom. Pg 13,5 enostavno vlomljive odprtine, po velikosti prirejene meram tesnilnih uvodnic.
 |  |
Tehnični podatki / Koda | TEMS1-091 | TEMS1-092 | TEMS1-093 | TEMS1-094 | TEMS1-121 | TEMS1-181 | ||
Nazivni obratovalni tok (A), AC-3 | 400 V | 3,5 | 5 | 6,3 | 8,5 | 11,5 | 15,5 | |
660 V | 2,7 | 3,8 | 4,8 | 6,6 | 8,9 | 12 | ||
Nazivni termični tok (A) | 400 V | 25 | 25 | 25 | 25 | 25 | 32 | |
Učinek preklopnega trifaznega motorja (kW), AC-3 | 400V | 1,5 | 2,2 | 3 | 4 | 5,5 | 7,5 | |
660V | 5,5 | 5,5 | 5,5 | 5,5 | 7,5 | 10 | ||
Mehanska življenjska doba (kj, 104) | 600 | 600 | 600 | 600 | 600 | 600 | ||
Električna življenjska doba (kj, 104) | 100 | 100 | 100 | 100 | 100 | 80 | ||
Pomožni kontakt | Nazivni termični tok (A) | 6 | 6 | 6 | 6 | 6 | 6 | |
Učinek vodnika (VA) | AC-15 | 300 | 300 | 300 | 300 | 300 | 300 | |
DC-13 | 30 | 30 | 30 | 30 | 30 | 30 | ||
| Koda | TEMS3-951 |
|---|---|
| Proizvajalec | Tracon |
| Tehnični podatki | 660V, 50Hz, 85A, 45kW, 400V AC, 80-93A |
| Certifikati | Certifikat ustreznosti |
| Naziv (ANG) | Motor protection unit in metal housing, contactor+th. relay 660V, 50Hz, 85A, 45kW, 400V AC, 80-93A |
| Ean | 5997374162876 |
| Garancija | 2 leti |
