Nožasta varovalka aM, 00, 63 A

Nožasta varovalka aM, 00, 63 A

Koda: NTM00-63

Redna cena: 3,53 €

Cena s popustom 3,18 €

Vse cene že vsebujejo 22% DDV.

Dobava: Na zalogi

Nožasta varovalka 500V AC, 63A, 00, 120kA, aM

Podrobnosti

Nožasta varovalka

Nadmorska višina
Nazivna kratkostična izklopna zmogljivost
Nazivna napetost (V)
Stopnja zaščite




Koda Nazivni tok (A)
NTM00-63 aM 63 A

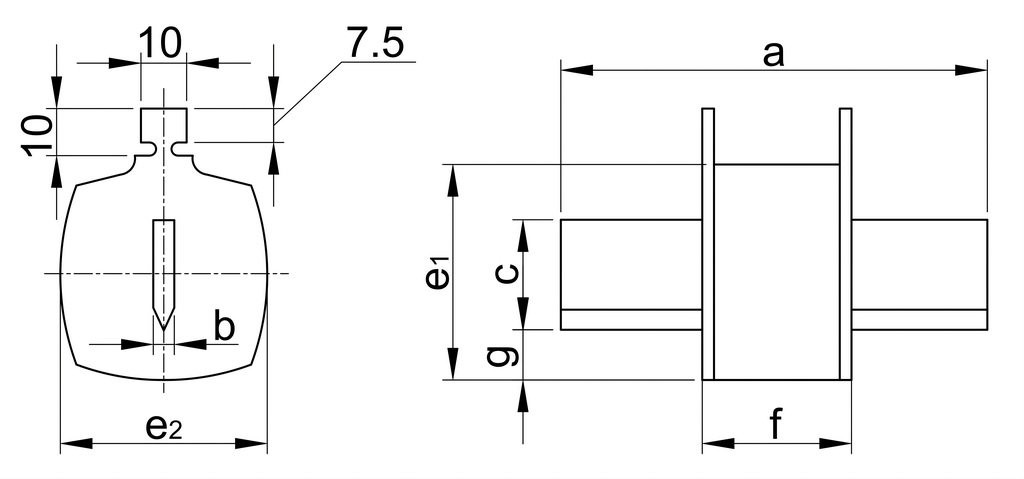

a (mm) f (mm) g (mm) c (mm) e1 (mm) e2 (mm) b (mm)
00 78±1.5 54-6 11.5 15 45 29 6

Naprava v primeru preobremenitve ali kratkega stika in zaradi nastale vročine, ki jo povzroči pregorevanje, odpre električni krog, s tem pa zaščiti del voda ter naprave za njo. Njena vgradnja in uporaba sta poceni, kljub temu da je potrebno vložek po vsakem pregorevanju zamenjati. Njeno storilno sposobnost lahko spremenimo z zamenjavo vložkov. Ne potrebuje nobenega vzdrževanja.

Glede označevanja NT... varnostnih vložkov, oznaka „gG” (krivulja pregorevanja, glej Prilogo) označuje tiste varnostne vložke, ki razpolagajo s celotnim razponskim kratkim stikom in so za splošno uporabo. Po prejšnjem standardu VDE je ta oznaka odgovarjala takratni oznaki „gL”. Zaščitni vložki, ki razpolagajo z delno razponskim kratkim stikom in ki so namenjeni zaščiti električnega kroga motorja, so označeni z „aM” 8 (krivulja pregorevanja, glej Prilogo).

Tehnični podatki
Nazivna napetost:
500 V AC
Nazivni tok kratkega stika:
120 kAeff
Temperatura okolja:
-5 °C…+55 °C
Stopnja zaščite:
IP 00
Nadmorska višina:
2000 m
Material ohišja:
steatit
Material talilne niti:
baker (s srebrno prevleko)


Zagotovljeni električni omejevalni učinek talilnega odklopnika tipa NT.. prikazuje spodnji diagram. Na vodoravni osi koordinatskega sistema je razvidna efektivna vrednost neodvisnega toka kratkega stika (Ieff), na navpični osi pa vrhnja vrednost toka.
Na primer: v primeru odklopnika 100 A; če je efektivna vrednost neodvisnega toka kratkega stika 20 kA, potem je lahko vrh toka maksimalno izoblikovan približno 11 kA.

Dimenzija
Nazivni (A)
Učinek izgube
 (W)
00C
6-160
7,5
00
2-160
12
0
6-160
16
1
32-250
23
2
50-400
34
3
160-630
48






Tipski izbor

Varovalke velikosti „00C”

Koda
Nazivni tok
(A)
gG
aM
NT00C-6
-
6
NT00C-10
-
10
NT00C-16
-
16
NT00C-20
-
20
NT00C-25
-
25
NT00C-32
-
32
NT00C-40
-
40
NT00C-50
-
50
NT00C-63
-
63
NT00C-80
-
80
NT00C-100
-
100
NT00C-125
-
125
NT00C-160
-
160
Varovalke velikosti „00”

Koda
Nazivni tok
 (A)
gG
aM
- NTM00-2
2
NT00-4 NTM00-4
4
NT00-6 NTM00-6
6
NT00-10 NTM00-10
10
NT00-16 NTM00-16
16
NT00-20 NTM00-20
20
NT00-25 NTM00-25
25
NT00-32 NTM00-32
32
NT00-40 NTM00-40
40
NT00-50 NTM00-50
50
NT00-63 NTM00-63
63
NT00-80 NTM00-80
80
NT00-100 NTM00-100
100
NT00-125 NTM00-125
125
NT00-160 NTM00-160
160
Varovalke velikosti „0”

Koda
Nazivni tok
(A)
gG
aM
NT0-6 NTM0-6
6
NT0-10 NTM0-10
10
NT0-16 NTM0-16
16
NT0-20 NTM0-20
20
NT0-25 NTM0-25
25
NT0-32 NTM0-32
32
NT0-40 NTM0-40
40
NT0-50 NTM0-50
50
NT0-63 NTM0-63
63
NT0-80 NTM0-80
80
NT0-100 NTM0-100
100
NT0-125 NTM0-125
125
NT0-160 NTM0-160
160

Varovalke velikosti „1”

Koda
Nazivni tok
 (A)
gG
aM
NT1-32 -
32
NT1-40 -
40
NT1-50 -
50
NT1-63 -
63
NT1-80 NTM1-80
80
NT1-100 NTM1-100
100
NT1-125 NTM1-125
125
NT1-160 NTM1-160
160
NT1-200 NTM1-200
200
NT1-224 -
224
NT1-250 NTM1-250
250

Varovalke velikosti „2”

Koda
Nazivni tok
 (A)
gG
aM
NT2-50 -
50
NT2-63 -
63
NT2-80 -
80
NT2-100 -
100
NT2-125 NTM2-125
125
NT2-160 NTM2-160
160
NT2-200 NTM2-200
200
NT2-224 NTM2-224
224
NT2-250 NTM2-250
250
- NTM2-300
300
NT2-315 NTM2-315
315
NT2-355 NTM2-355
355
NT2-400 NTM2-400
400

Varovalke velikosti „3”

Koda
Nazivni tok
 (A)
gG
aM
NT3-160 -
160
NT3-200 -
200
NT3-315 NTM3-315
315
NT3-355 NTM3-355
355
NT3-400 NTM3-400
400
NT3-425 NTM3-425
425
NT3-500 NTM3-500
500
NT3-630 NTM3-630
630



Mere



Mera
a (mm)
f (mm)
g (mm)
c (mm)
e1 (mm)
e2 (mm)
b (mm)
00C
78_1.5
54-6
11.5
15
45
20
6
00
78_1.5
54-6
11.5
15
45
29
6
0
125_2.5
68-8
11.5
15
45
29
6
1
135_2.5
75-10
12
21
48
48
6
2
150_2.5
75-10
13
27
58
58
6
3
150_2.5
75-10
14
33
67
67
6

Dodatni podatki

Koda NTM00-63
Tehnični podatki 500V AC, 63A, 00, 120kA, aM
Proizvajalec Tracon
Certifikati Certifikat ustreznosti
Naziv (ANG) NH fuse 500V AC, 63A, 00, 120kA, aM
Ean 5997374125826
