Pomožni kontaktor 660V, 9A, 4kW, 48V AC, 3×NO+1×NC

Pomožni kontaktor 660V, 9A, 4kW, 48V AC, 3×NO+1×NC

Poglej več

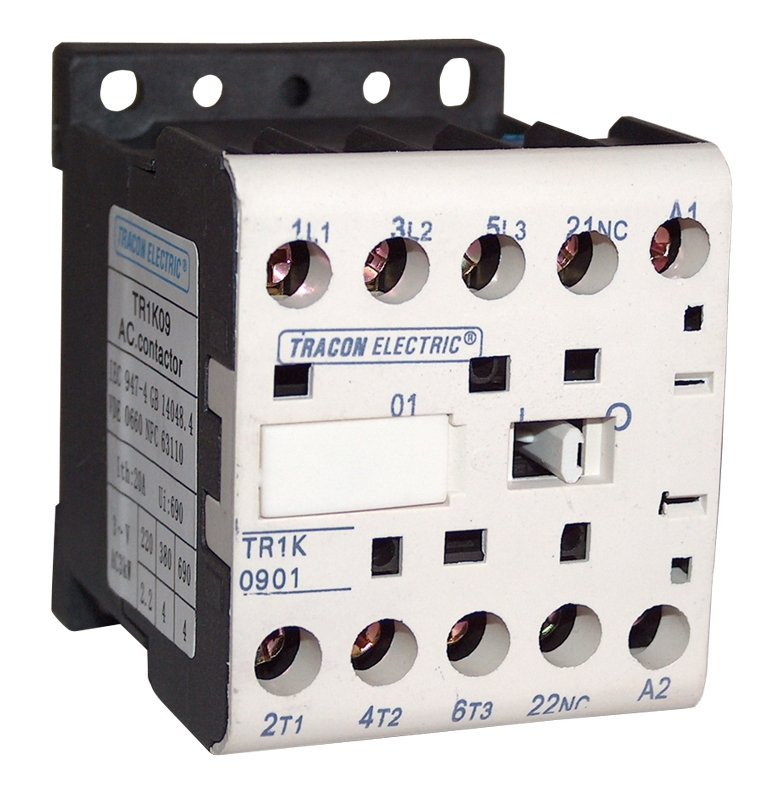

Pomožni kontaktor 660V, 9A, 4kW, 48V AC, 3×NO+1×NC

Koda: TR1K0901E7

Redna cena: 11,64 €

Cena s popustom 10,48 €

Vse cene že vsebujejo 22% DDV.

Dobava: Na zalogi

Pomožni kontaktor 660V, 50Hz, 9A, 4kW, 48V AC, 3×NO+1×NC

Kol:

ALI

Cenik dostave

Opis izdelka Lastnosti izdelka Ostali izdelki v skupini Pomožni kontaktorji

Podrobnosti

Pomožni kontaktorji

Na navpično raven, dovoljeno odstopanje je lahko ±30°

Koda		AC-3 (A)	(kW)
TR1K0901E7	48 V~	9	2,2

(A)	AC-1	20
	AC-3	9
	AC15	3
(Kw)	220/230 V	AC-3	2,2
	380/400 V	AC-3	2,2
	415 V	AC-3	4
	500 V,660/690 V	AC-3	4
	10 A aM

So naprave, ki so primerne za preklapljanje relativno malih storilnosti. Njihova aplikacija je priporočljiva na vseh mestih, kjer trenutno priključno storilnost dosežemo izključno s priključno napravo majhne tehnične dimenzije.

Dobavljivi sestavni deli

Oznaka tipa	Naziv
TR5KN..	Enote pomožnih kontaktov
TR2HK....	Prenapetostni termični Releji

Osnovni tehnični podatki

Pogonski napetostni razpon:	0,85-1,1 U_n
Temperatura okolja:	-25 °C ... +50 °C
Vgrajena pozicija:	na navpično ležečo tirnico, dovoljeno je odstopanje ±30°
Način montiranja:	na panelno ploščo ali montažno tirnico velikosti 35×7,5 mm, v skladu s standardom EN 50022

Tehnični podatki in tipi

Pogonska napetost U_n	Kontakt	Oznaka veznih sponk	Koda
Pogonska napetost U_n	Kontakt	Oznaka veznih sponk	6A/AC-3	9A/AC-3	12A/AC-3
24 V~	4 glavni		-	TR1K0904B7	TR1K1204B7
48 V~			-	TR1K0904E7	TR1K1204E7
110 V~			-	TR1K0904F7	TR1K1204F7
230 V~			-	TR1K0904	TR1K1204
400 V~			-	TR1K0904V7	TR1K1204V7
24 V~	3 glavni + pomožni 1 zapiralni (NO)		TR1K0610B7	TR1K0910B7	TR1K1210B7
48 V~			TR1K0610E7	TR1K0910E7	TR1K1210E7
110 V~			TR1K0610F7	TR1K0910F7	TR1K1210F7
230 V~			TR1K0610	TR1K0910	TR1K1210
400 V~			TR1K0610V7	TR1K0910V7	TR1K1210V7
24 V~	3 glavni + pomožni 1 zapiralni (NO)		TR1K0601B7	TR1K0901B7	TR1K1201B7
48 V~			TR1K0601E7	TR1K0901E7	TR1K1201E7
110 V~			TR1K0601F7	TR1K0901F7	TR1K1201F7
230 V~			TR1K0601	TR1K0901	TR1K1201
400 V~			TR1K0601V7	TR1K0901V7	TR1K1201V7
24 V~	4 pomožni 2 odpiralni (NC) 2 zapiralni (NO)		-	TR1K0908B7	-
48 V~			-	TR1K0908E7	-
110 V~			-	TR1K0908F7	-
230 V~			-	TR1K0908	-
400 V~			-	TR1K0908V7	-

Nazivna izolacijska napetost U_i (V)		690 V	690V	690 V
Nazivna pogonska napetost U_e (V)		660 V, 50 Hz	660 V, 50 Hz	660 V, 50 Hz
Nazivni termični tok (A)		20	20	20
Nazivni pogonski tok I_e (A)	AC-1	20	20	20
	AC-3	6	9	12
	AC15	2	3	4
Max. priključna motorna storilnost P_e (kW)	220/230 V AC-3	1,5	2,2	3
	380/400 V AC-3	2,2	2,2	5,5
	415 V AC-3	2,2	4	5,5
	500 V, 660/690 V AC-3	3	4	4
Talilna varovalka kratkega stika	Nazivni tok (A)	10	10	16
Talilna varovalka kratkega stika	Krivulja gašenja	aM	aM	aM
Max. priključna pogostost (priključek/ura, AC-3)		4800	4800	4800
Mehanska življenjska doba (kj)		3x10⁶	3x10⁶	3x10⁶
Električna življenjska doba (kj)		1x10⁶	1x10⁶	1x10⁶
Max. presek uporabnega voda (mm²)		1…4	1…4	1…4
Glavni kontakt/zvitek Stopnja zaščite stičnih sponk		IP 20	IP 20	IP 20
Moč porabe – poteg/drža (VA)		30/4,5	30/4,5	30/4,5

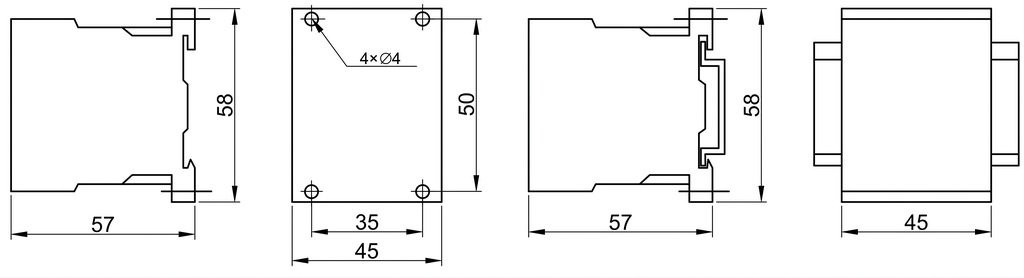

Skice mer in odprtine za pritrditev

Dodatni podatki

Koda	TR1K0901E7
Tehnični podatki	660V, 50Hz, 9A, 4kW, 48V AC, 3×NO+1×NC
Proizvajalec	Tracon
Certifikati	Certifikat ustreznosti
Navodila	Navodila za uporabo
Naziv (ANG)	Auxiliary contactor 660V, 50Hz, 9A, 4kW, 48V AC, 3×NO+1×NC
Ean	5997374142984
