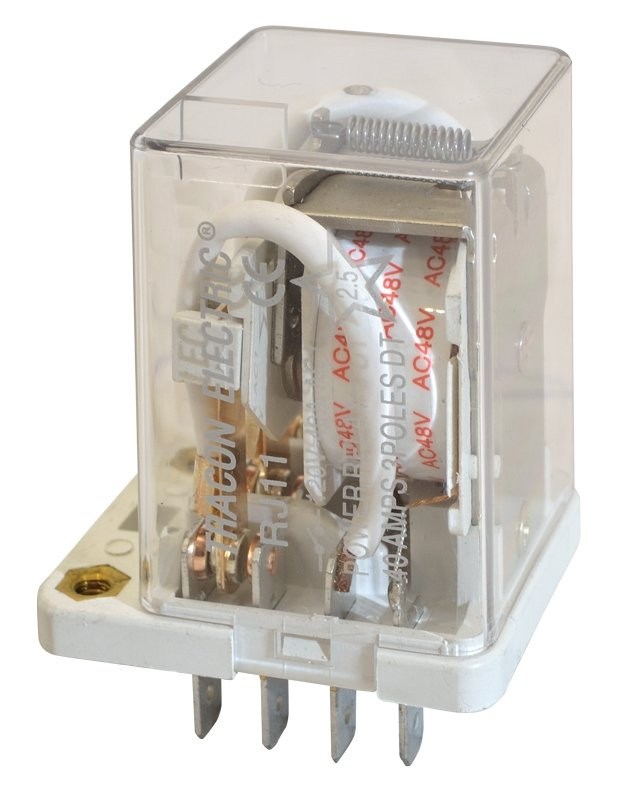

Rele velike moči 12 V AC s 3 preklop. kontakt., 230 V AC / 28 V DC

Rele velike moči 12 V AC s 3 preklop. kontakt., 230 V AC / 28 V DC

Koda: RJ11-12AC

Redna cena: 19,63 €

Cena s popustom 17,67 €

Vse cene že vsebujejo 22% DDV.

Dobava: Na zalogi

Rele za velike tokove-vtični 12V AC / 3×CO (30A, 230V AC / 28V DC)

Podrobnosti

Releji velike moči

Nazivna izolacijska napetost
Nazivni pogonski tok
Testna napetost
Temperatura okolja
Upornost
Lastna poraba električne energije
Lastna poraba električne energije
Mehanska življenjska doba
Električna življenjska doba




Koda
Naznačena obratovalna napetost
Elektr. Podatki kontaktov
Teža
Podnožja relejev
RJ11-12AC
AC 12 V
40 A, 120 V AC, 30 A, 230 V AC, 25A, 28 V DC
130 g
RSJQX-38FS

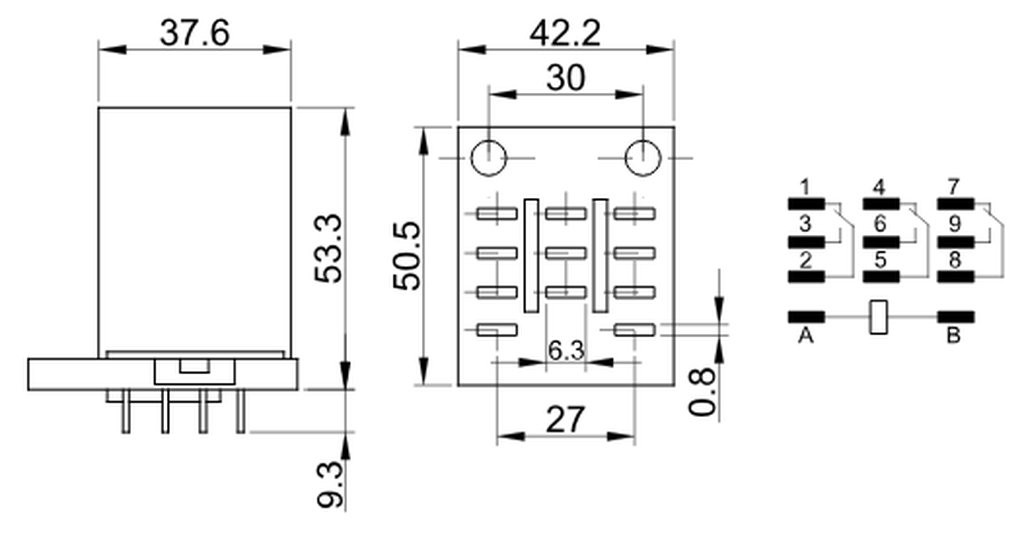

Releji z veliko močjo tipa RJ imajo 2 ali 3 preklopne kontakte. Kontakti velikih dimenzij naprave omogočajo vodenje in priključitev velikih tokov. Izvedba s tremi kontakti se lahko vloži v podnožje RSJQX-38FS, ki ima priključke z vijaki, na noge releja pa se lahko spojijo 6,3x0,8 mm-ski natični tulci. V tem primeru je mogoče releje v izrezek montažne plošče pričvrstiti z vijaki M4 (glej merska skica).

Tudi Izvedbo z dvema kontaktoma je mogoče s pomočjo vijakov pričvrstiti na montažno ploščo, pri čemer je spajanje mogoče z 6,3x0,8 mm-skim natičnim tulcem.



Tehnični podatki
Max. moč porabe: 4 VA (AC); 2,5 W (DC)
Izolacijska napetost: 400 V AC
Nazivni pogonski tok: 30A (AC1, 230V)
Električna čvrstost: 2500 V AC; do 1 minute
Mehanska življenjska doba: max. 50 mΩ
Električna življenjska doba: 106 priključnih ciklusov
Prehodni odpor kontakta: 105 priključnih ciklusov
Pogonska temperatura: -40 °C … +55 °C
Teža: c.a.. 130 g


Z dvema preklopnima kontaktoma

Koda
Pogonska napetost
Elektr. podatki kontaktov
Koda okovja
RJ08-240AC
AC 230 V
30 A
AC 250V
DC 28V
-
RJ08-110AC
AC 110 V
RJ08-48AC
AC 48 V
RJ08-24AC
AC 24 V
RJ08-12AC
AC 12 V
RJ08-110DC
DC 110 V
RJ08-48DC
DC 48 V
RJ08-24DC
DC 24 V
RJ08-12DC
DC 12 V



S tremi preklopnimi kontakti

Koda
Pogonska napetost
Elektr. podatki kontaktov
Koda okovja
RJ11-240AC
AC 230 V
AC 120V 40A
AC 230V 30A
DC 28V 40A
RSJQX-38FS
RJ11-110AC
AC 110 V
RJ11-48AC
AC 48 V
RJ11-24AC
AC 24 V
RJ11-12AC
AC 12 V
RJ11-110DC
DC 110 V
RJ11-48DC
DC 48 V
RJ11-24DC
DC 24 V
RJ11-12DC
DC 12 V



RJ08




RJ11


Dodatni podatki

Koda RJ11-12AC
Tehnični podatki 12V AC / 3×CO (30A, 230V AC / 28V DC)
Proizvajalec Tracon
Certifikati Certifikat ustreznosti
Naziv (ANG) High power relay 12V AC / 3×CO (30A, 230V AC / 28V DC)
Ean 5997374136570
