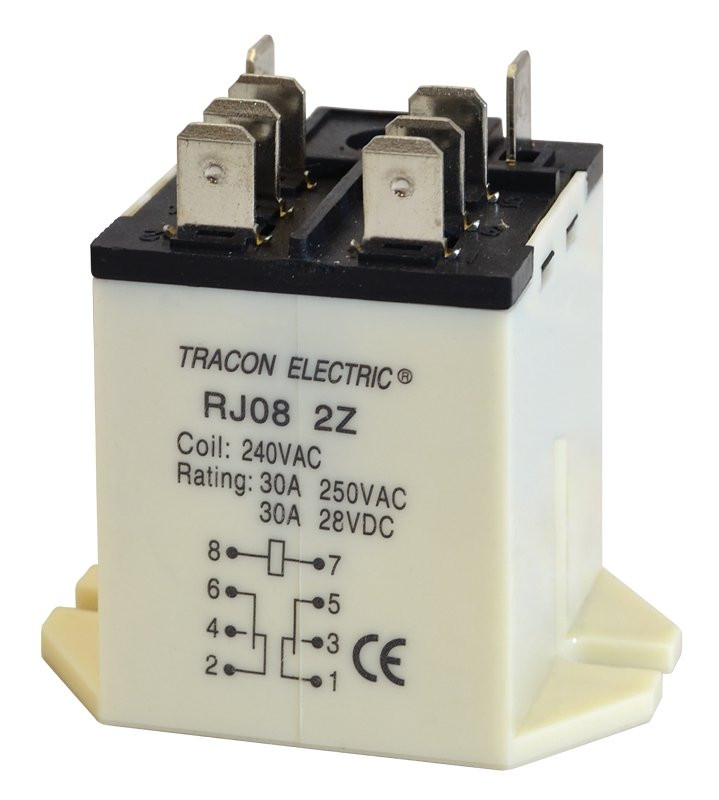

| Koda |
|
|
|
 |
RJ08-24AC
|
AC 24 V
|
30 A, 230 V AC, 25A, 28 V DC
|
130 g
|
-
|

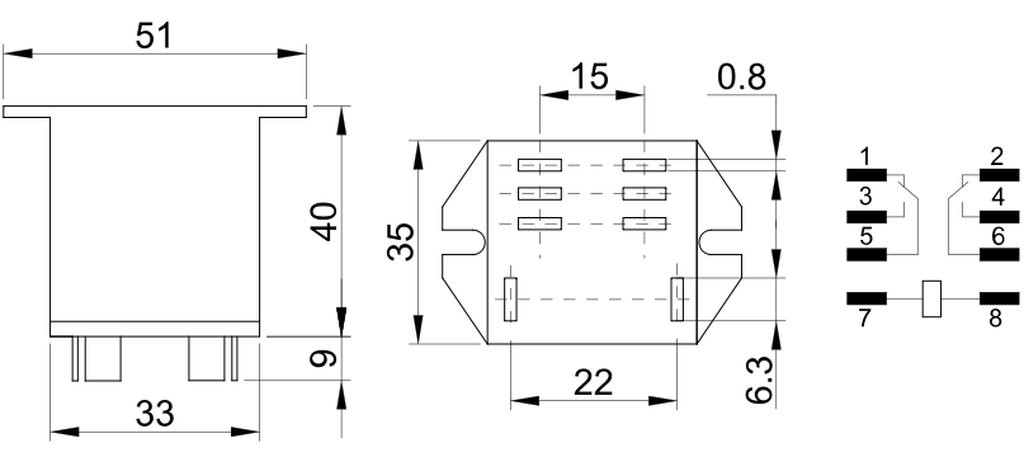

Releji z veliko močjo tipa RJ imajo 2 ali 3 preklopne kontakte. Kontakti velikih dimenzij naprave omogočajo vodenje in priključitev velikih tokov. Izvedba s tremi kontakti se lahko vloži v podnožje RSJQX-38FS, ki ima priključke z vijaki, na noge releja pa se lahko spojijo 6,3x0,8 mm-ski natični tulci. V tem primeru je mogoče releje v izrezek montažne plošče pričvrstiti z vijaki M4 (glej merska skica).
Tudi Izvedbo z dvema kontaktoma je mogoče s pomočjo vijakov pričvrstiti na montažno ploščo, pri čemer je spajanje mogoče z 6,3x0,8 mm-skim natičnim tulcem.
|
|
Tehnični podatki
| Max. moč porabe: |
4 VA (AC); 2,5 W (DC) |
| Izolacijska napetost: |
400 V AC |
| Nazivni pogonski tok: |
30A (AC1, 230V) |
| Električna čvrstost: |
2500 V AC; do 1 minute |
| Mehanska življenjska doba: |
max. 50 mΩ |
| Električna življenjska doba: |
106 priključnih ciklusov |
| Prehodni odpor kontakta: |
105 priključnih ciklusov |
| Pogonska temperatura: |
-40 °C … +55 °C |
| Teža: |
c.a.. 130 g |
|
Z dvema preklopnima kontaktoma
|
Koda
|
Pogonska napetost
|
Elektr. podatki kontaktov
|
Koda okovja
|
|
RJ08-240AC
|
AC 230 V
|
30 A
AC 250V
DC 28V
|
-
|
|
RJ08-110AC
|
AC 110 V
|
|
RJ08-48AC
|
AC 48 V
|
|
RJ08-24AC
|
AC 24 V
|
|
RJ08-12AC
|
AC 12 V
|
|
RJ08-110DC
|
DC 110 V
|
|
RJ08-48DC
|
DC 48 V
|
|
RJ08-24DC
|
DC 24 V
|
|
RJ08-12DC
|
DC 12 V
|
S tremi preklopnimi kontakti
|
Koda
|
Pogonska napetost
|
Elektr. podatki kontaktov
|
Koda okovja
|
|
RJ11-240AC
|
AC 230 V
|
AC 120V 40A
AC 230V 30A
DC 28V 40A
|
RSJQX-38FS
|
|
RJ11-110AC
|
AC 110 V
|
|
RJ11-48AC
|
AC 48 V
|
|
RJ11-24AC
|
AC 24 V
|
|
RJ11-12AC
|
AC 12 V
|
|
RJ11-110DC
|
DC 110 V
|
|
RJ11-48DC
|
DC 48 V
|
|
RJ11-24DC
|
DC 24 V
|
|
RJ11-12DC
|
DC 12 V
|
RJ08
RJ11
