Modul zaznavanja gibanja

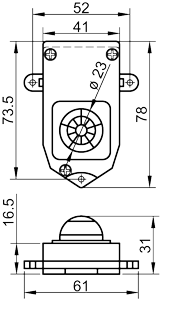

Služi za delovanje svetil v omarah in garderobah. S pomočjo že pripravljenih izvrtin na telesu naprave se le-ta enostavno montira na ravno površino, montažna plošča se lahko namesti tudi v vdolbino. Prepovedano je podaljševanje vodnikov (priključkov), napeljavo, ki se nahaja v neposredni bližini senzorja v priključni omarici, je potrebno po priloženi skici pritrditi in vezati z vijačnimi spojkami na napajalno omrežje in želeno svetilo. Poleg tega, da naprava zavzema zelo malo prostora je njena prednost tudi majhna zmogljivost.
|
| |
Barvne oznake priklopnih vodnikov | L | fazni vodnik (rjava) | | Lt | priklopna faza (črna) | | N | ničelni vodnik (modra) | | Tracon koda
| Poimenovanje | | TMB-M | Modul zaznavanja gibanja | |
| |
Tehnični podatki:
| Napajalna napetost: | 220-230 V |
| Nazivna frekvenca: | 50 Hz |
| Vklopna zmogljivost: | 100 W (220-240 VAC žarnica z žarilno nitko) |
| Območje zaznavanja: | 100˚ |
| Časovni zamik: | 60±15 sec. (nespremenljiv) |
| Osvetlitev okolja: | |
| Stopnja zaščite: | IP 20 |
| Hitrost zaznavanja gibanja: | 0,6 ... 1,5 m/s |
| Temperatura okolja: | -20 ˚C ... +40 ˚C |
| Vlažnost okolja: | maks. 90 % |
| Teža: | 150 g |
