| Koda |
 |
 |
 |
| d1/d2 (mm) |
I (mm) |
 |
D1/D2 (mm) |
L(mm) |
|
| ZSRSET4-240 |
4 × 240 |
40/12 |
330 |
4 |
115/34 |
1000 |
1 |
Set termoskrčljiivih cevk za izolacijo
Namenjeni so za spajanje 4- oz. 5-žilnih, bakrenih in aluminijastih kablov s PVC, PE, EPR in XLPE izolacijo, na primer za spajanje kablov tipa NYY-J, NYY-O, NAYY-J, NAYY-O, NA2XY-J, NA2XY-O, NA2X2Y-J, NA2X2Y-O, SZRMEKM in tipa SZAMEKM. Primerni so tudi za spajanje podzemnih kablov. Pripravljen spoj zagotavlja odpornost pred vlago, je odlično lepljiv s plastičnim oziroma gumijastim izoliranim vodom.
Lastnosti
|
Barva:
|
črna
|
|
Material:
|
Z lepilom opremljeni poliolefin, obstojen na UV žarke in ne vsebuje halogenih elementov
|
|
Razmerje krčenja:
|
3:1 - 4:1
|
|
Temperatura krčenja:
|
min. 120 °C
|
|
Temperatura skladiščenja:
|
-20 °C ... +45 °C
|
|
Pogonska temperatura:
|
-55 °C ... +125 °C
|
|

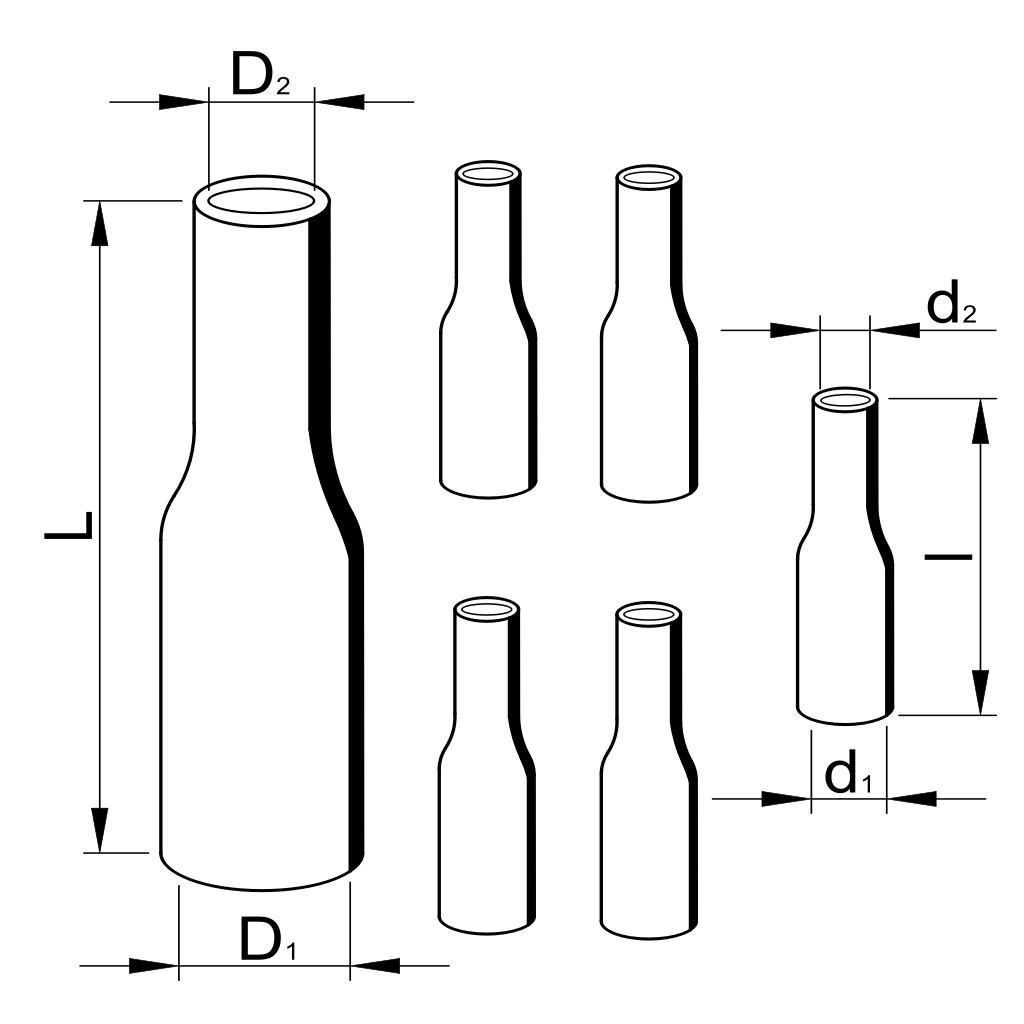

d1
|
notranji premer termoskrčljive cevke za izolacijo žile pred krčenjem
|
|
d2
|
notranji premer termoskrčljive cevke za izolacijo žile po krčenju
|
|
D1
|
notranji premer termoskrčljive cevke za izolacijo plašča pred krčenjem
|
|
D2
|
notranji premer termoskrčljive cevke za izolacijo plašča po krčenju
|
|
|

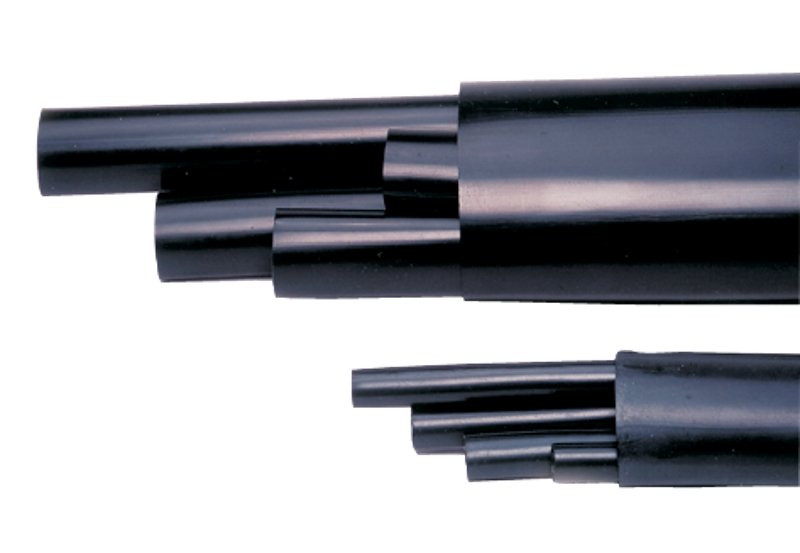

Set je sestavljen iz štirih ali petih termoskrčljivih cevk za izolacijo vodnikov s srednje debelo steno, opremljenih s polnilnim lepilom ter iz enega komada termoskrčljive cevke za izolacijo plaščev s srednje debelo steno, prav tako opremljeno s polnilnim lepilom, ki spoj ščiti pred vlago. Tehnični podatki termoskrčljivih cevk iz seta so enaki tehničnim podatkom termoskrčljivih cevk s srednje debelo steno.
Tracon koda
|
Presek kabla
(mm2)
|
|
|
|
d1/d2
(mm)
|
L
(mm)
|
Število
komadov
|
D1/D2
(mm)
|
L
(mm)
|
Število
komadov
|
|
ZSRSET-1
|
4×6–4×25
|
12/3
|
100
|
4
|
40/12
|
500
|
1
|
|
ZSRSET-2A
|
4×25–4×35
|
19/6
|
200
|
4
|
50/16
|
1000
|
1
|
|
ZSRSET-2B
|
4×50–4×70
|
30/8
|
200
|
4
|
63/19
|
1000
|
1
|
|
ZSRSET-2
|
4×35–4×120
|
30/8
|
200
|
4
|
75/22
|
1000
|
1
|
|
ZSRSET-3
|
4×150–4×240
|
40/12
|
250
|
4
|
140/42
|
1000
|
1
|
|
ZSRSET5-1
|
5×6–5×25
|
12/3
|
100
|
5
|
40/12
|
500
|
1
|
|
ZSRSET5-2A
|
5×25–5×35
|
19/6
|
200
|
5
|
50/16
|
1000
|
1
|
|
ZSRSET5-2B
|
5×50–5×70
|
30/8
|
200
|
5
|
63/19
|
1000
|
1
|
|
ZSRSET5-2
|
5×35–5×120
|
30/8
|
200
|
5
|
75/22
|
1000
|
1
|
|
ZSRSET5-3
|
5×150–5×240
|
40/12
|
250
|
5
|
140/42
|
1000
|
1
|
Vezni tulec iz bakra ali aluminija za spajanje žil, ki ga ni v setu, je potrebno izbrati posebej, in sicer na podlagi preseka kabelskih žil, ki jih želimo spojiti.
Tehnični parametri:
|
Toplotni
|
Podatki
|
Načini testiranja
|
|
Min. temperatura skladiščenja
|
min. -55 °C
|
ASTM D746-98
|
|
Vročinski udar
|
se ne uniči
|
ASTM D2671-98
|
|
Odpornost na ogenj
|
samougasni
|
ASTM D876
|
|
|
|
|
|
Električni
|
Podatki
|
Načini testiranja
|
|
Prebojna moč
|
min. 12 kV/mm
|
ASTM D149-97a
|
|
Volumenska odpornost
|
1×1012 Ωcm
|
ASTM D257-98
|
|
|
|
|
|
Kemični
|
Podatki
|
Načini testiranja
|
|
Obstojnost oblike
|
se ne spreminja
|
ASTM G21-96
|
|
Obstojnost na olje
|
odlična
|
ISO 175-99
|
|
Odpornost na vodo
|
se ne spreminja
|
ASTM D2671-A
|
|
Odpornost na baker
|
se ne spreminja
|
ASTM D2671-B
|
|
|
|
|
|
Fizikalni
|
Podatki
|
Načini testiranja
|
|
Razmerje krčenja
|
3:1 – 4:1
|
IEC 811-1-1
|
|
Natezna trdnost
|
min. 14 N/mm2
|
ASTM D638-98
|
|
Raztegljivost
|
min. 300 %
|
ASTM D638-98
|
|
Vzdolžno krčenje
|
max. 10 %
|
ASTM D2671-98
|
|
Vpijanje tekočine
|
max. 0.1 %
|
ISO 62-86
|
