Termoskrčljive cevke za izolacijo žil in plaščev
| Tracon koda | Tip | Presek kabla
(mm2) | Zaključek vodnikov | Termoskrčljiva cevka za izolacijo kabelskih čevljev | Termoskrčljiva cevka za popolno izolacijo žile |
| Tip (mm)

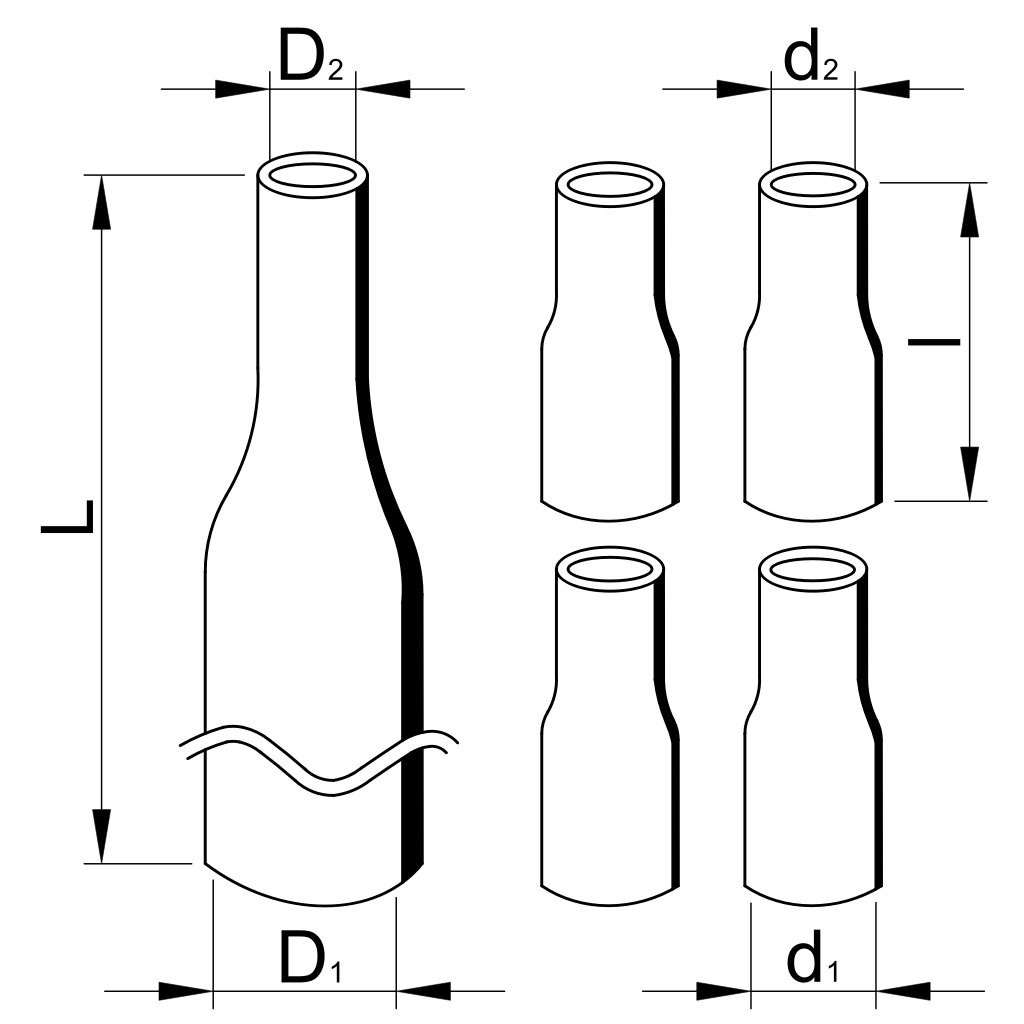

| Število komadov | d1/d2 (mm) | L (mm) | Število komadov | D1/D2 (mm) | L (m) | Število komadov |
| ZSVRS-1B2 | Za notranjo uporabo | 4×6–4×25 | VE3512 | 1 | 19/6 | 50 | 4 | - | - | - |
| ZSVRS-1K2 | Za zunanjo uporabo | 4×6–4×25 | VE3512 | 1 | 19/6 | 50 | 4 | 12,7/6,4 | 2 | 1 |
| ZSVRS-2B2 | Za notranjo uporabo | 4×35–4×50 | VE4021 | 1 | 30/8 | 50 | 4 | - | - | - |
| ZSVRS-2K2 | Za zunanjo uporabo | 4×35–4×50 | VE4021 | 1 | 30/8 | 50 | 4 | 19/9,5 | 3 | 1 |
| ZSVRS-3B2 | Za notranjo uporabo | 4×70–4×120 | VE5527 | 1 | 40/12 | 80 | 4 | - | - | - |
| ZSVRS-3K2 | Za zunanjo uporabo | 4×70–4×120 | VE5527 | 1 | 40/12 | 80 | 4 | 25,4/12,7 | 4 | 1 |
| ZSVRS-4B2 | Za notranjo uporabo | 4×150–4×240 | VE8035 | 1 | 50/16 | 100 | 4 | - | - | - |
| ZSVRS-4K2 | Za zunanjo uporabo | 4×150–4×240 | VE8035 | 1 | 50/16 | 100 | 4 | 38,1/19 | 8 | 1 |
Elementi za popravilo zaščite
| Tracon koda | Presek kabla
(mm2) | Zaščita | Zapolnitev | Ostalo |
| Vzmet za ozemljitev (mm2)
| Traki iz pocinkanega bakra | Tip lepilnega traku | Dolžina (m) | Dimenzije brusilnega traku
|
| ZSVRS-1B2 | 4×6–4×25 | 2 kom. TRF1 | 1 kom. 0,7 m | ZSSZOH1,5 | 1 | 600mm×25mm |
| ZSVRS-1K2 | 4×6–4×25 | 2 kom. TRF1 | 1 kom. 0,7 m | ZSSZOH1,5 | 1 | 600mm×25mm |
| ZSVRS-2B2 | 4×35–4×50 | 2 kom. TRF2 | 1 kom. 0,7 m | ZSSZOH1,5 | 1 | 600mm×25mm |
| ZSVRS-2K2 | 4×35–4×50 | 2 kom. TRF2 | 1 kom. 0,7 m | ZSSZOH1,5 | 1 | 600mm×25mm |
| ZSVRS-3B2 | 4×70–4×120 | 2 kom. TRF4 | 1 kom. 0,7 m | ZSSZOH1,5 | 1 | 600mm×25mm |
| ZSVRS-3K2 | 4×70-4×120 | 2 kom. TRF4 | 1 kom. 0,7 m | ZSSZOH1,5 | 1 | 600mm×25mm |
| ZSVRS-4B2 | 4×150–4×240 | 2 kom. TRF5 | 2 kom. 0,7 m | ZSSZOH1,5 | 1 | 800mm×25mm |
| ZSVRS-4K2 | 4×150–4×240 | 2 kom. TRF5 | 2 kom. 0,7 m | ZSSZOH1,5 | 1 | 800mm×25mm |
Bakreni ali aluminijati vezni tulec za spajanje žil, ki ni del seta, je potrebno posebej izbrati, in sicer na podlagi preseka kabelskih žil, ki jih želimo spojiti.

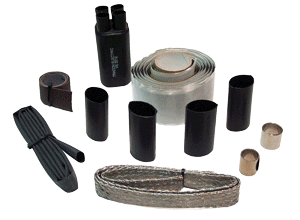

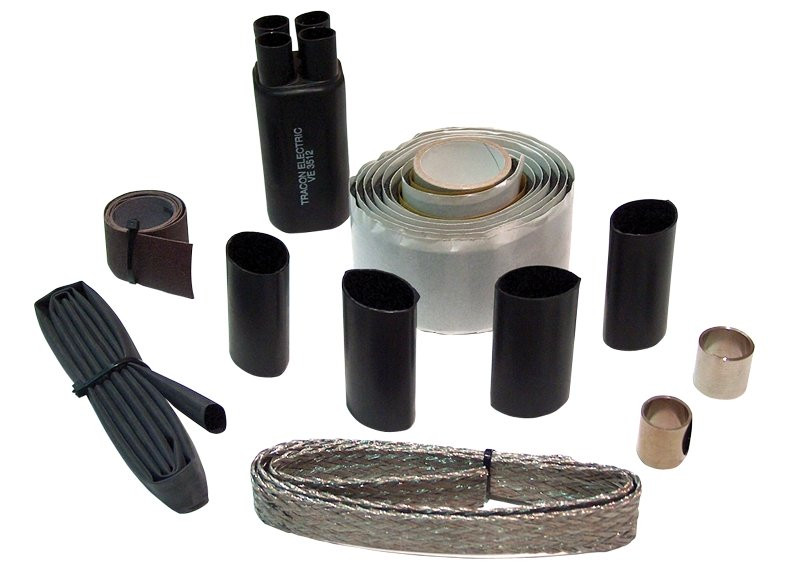

Vsebina seta:
1 x seznam materialov
1 x navodilo za montažo
1 x 4-kraki lik
4 x
termoskrčljiva cevka s srednje debelo steno za izolacijo kabelskega čevlja, v notranjosti opremljena z lepilom
1 x brusilni papir
1 x na UV obstojna, tankostenska,
termoskrčljiva cevka za popolno izolacijo žile (samo za zunanjo uporabo)
1 x zavitek lepilnega traku tipa ZSSZOH1,5
1 x trak pocinkanega bakra
2 x vzmet za ozemljitev
