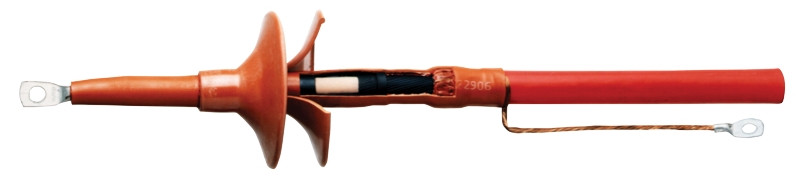

Namenjeni so za zapiranje koncev s toplim zatezanjem enožilnih vodnikov z aluminijastim ali bakrenim vodičem, z XLE izolacijo, zaščitenih z žico ali trakom, na primer vodnikov tipa N2XSY, 2XSY, NA2XSY, A2XSY, NA2XS2Y, A2XS2Y, za zunanjo uporabo.
Vsebina garniture: 1 kos zaključka za enožilne kable.

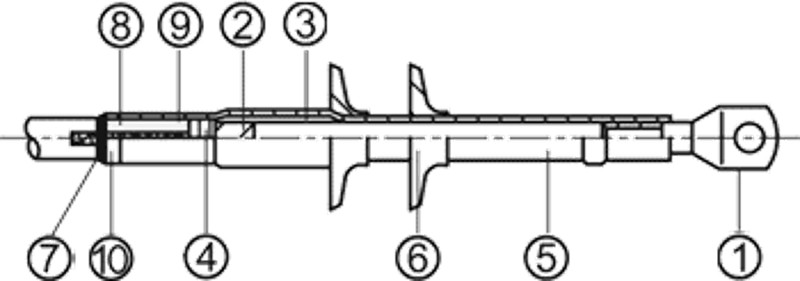

| Struktura seta zaključkov tipa MZSVK za enožilni kabel | 1 | Spojni kabelski čevelj | | 2 | Trak za regulacijo potenciala ELCOMASTIC 85 | | 3 | Termoskrčljiva cevka za regulacijo potenciala MCC | | 4 | Tesnilna masa ELCOMASTIC 83 | | 5 | Termoskrčljiva cevka nizke napetosti za izolacijo plašča MAT | | 6 | 2 kapi za odvod dežja ICT | | 7 | PVC trak ELCOPLAST 51 | | 8 | Bakreni lepilni trak | | 9 | Pocinkana bakrena tkanina | | 10 | Vzmet za ozemljitev | | 11 | Zaščita – čevelj za ozemljitev | |
| | Osnovna zgradba srednjenapetostnega enožilnega kabla | A | Bakrena ali aluminijasta kabelska žila | | B | Tanki polvodilni sloj | | C | Izolacija žil | | D | Tanki polvodilni sloj za zaščito izolacije žile | | E | Zaščita z žico ali trakom | | F | Izolacijski plašč | |
| |
Zapiranje (B), (C) in (D) slojev srednjenapetostnega kabla dosežemo z uporabo traku za reguliranje potenciala (2) in termoskrčljive cevke za reguliranje potenciala (3). Eventualne neregularnosti na kabelskem čevlju (1) lahko zgladimo s pomočjo tesnilne mase (4).
Elementi za obnovo kabelske zaščite (E):
V primeru zaščite z žico - PVC trak (7) in čevelj za ozemljitev zaščite (11).
V primeru zaščite s trakom – bakreni lepilni trak (8), pocinkani bakreni ovoj (9) in vzmet za ozemljitev (10).
Zaključek je pred mehaničnimi vplivi, UV žarki in vremenskimi vplivi zaščiten s termoskrčljivo, visokonapetostno cevko (5), raztegnjeno na izolacijskem plašču (F) in kapo za zaščito pred dežjem (6).
| Koda | Dimenzija
(mm2) | Maks. napetost (kV) | Presek kabla (mm2) | Dolžina zapiralnega konca (mm) | Število kap za odvod dežja |
| MZSVK1-12 | 1×25-35 | 12 | 25-35 | 350 | 2 |
| MZSVK2-12 | 1×50-70 | 12 | 50-70 | 350 | 2 |
| MZSVK3-12 | 1×95-150 | 12 | 95-150 | 350 | 2 |
| MZSVK4-12 | 1×185-300 | 12 | 185-300 | 350 | 2 |
| MZSVK5-12 | 1×400-630 | 12 | 400-630 | 350 | 2 |
| MZSVK1-17.5 | 1×25-35 | 17,5 | 25-35 | 380 | 2 |
| MZSVK2-17.5 | 1×50-70 | 17,5 | 50-70 | 380 | 2 |
| MZSVK3-17.5 | 1×95-150 | 17,5 | 95-150 | 380 | 2 |
| MZSVK4-17.5 | 1×185-300 | 17,5 | 185-300 | 380 | 2 |
| MZSVK5-17.5 | 1×400-630 | 17,5 | 400-630 | 380 | 2 |
| MZSVK1-24 | 1×25-35 | 24 | 25-35 | 430 | 3 |
| MZSVK2-24 | 1×50-70 | 24 | 50-70 | 430 | 3 |
| MZSVK3-24 | 1×95-150 | 24 | 95-150 | 430 | 3 |
| MZSVK4-24 | 1×185-300 | 24 | 185-300 | 430 | 3 |
| MZSVK5-24 | 1×400-630 | 24 | 400-630 | 430 | 3 |
| MZSVK1-36 | 1×25-35 | 36 | 25-35 | 530 | 4 |
| MZSVK2-36 | 1×50-70 | 36 | 50-70 | 530 | 4 |
| MZSVK3-36 | 1×95-150 | 36 | 95-150 | 530 | 4 |
| MZSVK4-36 | 1×185-300 | 36 | 185-300 | 530 | 4 |
| MZSVK5-36 | 1×400-630 | 36 | 400-630 | 530 | 4 |
Bakreni ali aluminijati vezni tulec za spajanje žil, ki ni del seta, je potrebno posebej izbrati, in sicer na podlagi preseka kabelskih žil, ki jih želimo spojiti.
