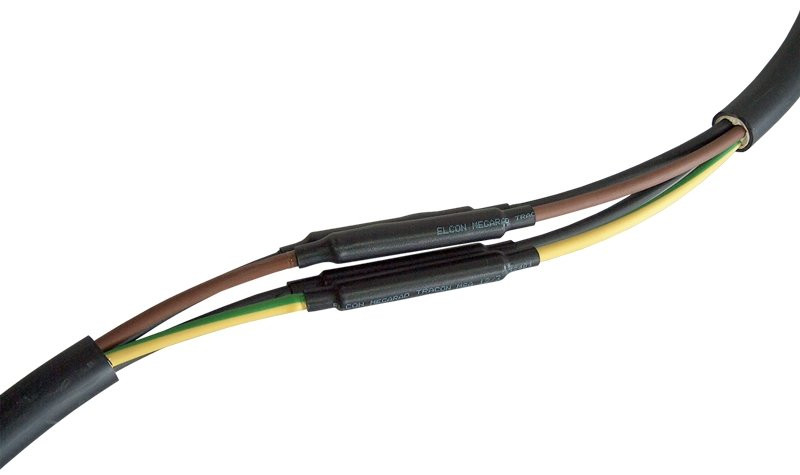

Namenjeni so za spajanje 4- ali 5-žilnih, bakrenih in aluminijastih vodnikov s PVC, PE, EPR in XLPE izolacijo, na primer za spajanje kablov tipa AYKY, CYKY, AYKE, CYKE, NYY-J, NYY-O, NAYY-J, NAYY-O, YKY, YAKY. Njihovo uporabo še posebno priporočamo za spajanje podzemnih kablov. Pripravljen spoj zagotavlja odpornost na vlago, je odlično lepljiv s plastičnim oziroma gumijastim izoliranim vodom.
Barva:
|
črna
|
Material:
|
Z lepilom opremljeni poliolefin, obstojen na UV žarke, ne vsebuje halogenih elementov
|
Razmerje krčenja:
|
3:1 - 4:1
|
Temperatura krčenja:
|
min. 120 °C
|
Temperatura skladiščenja:
|
-20 °C ... +45 °C
|
Pogonska temperatura:
|
-55 °C ... +125 °C
|

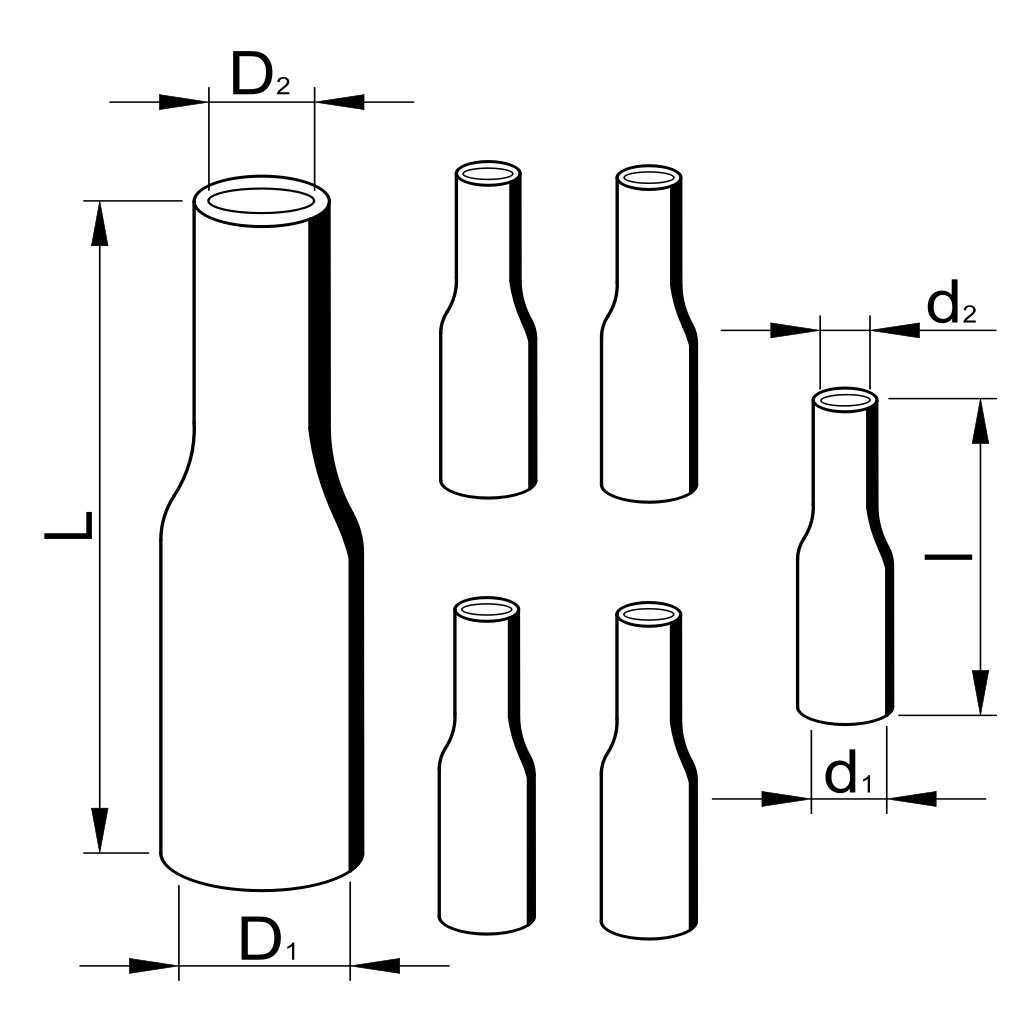

d1
|
notranji premer termoskrčljive cevke za izolacijo žile pred krčenjem
|
d2
|
notranji premer termoskrčljive cevke za izolacijo žile po krčenju
|
D1
|
notranji premer termoskrčljive cevke za izolacijo plašča pred krčenjem
|
D2
|
notranji premer termoskrčljive cevke za izolacijo plašča po krčenju
|
Vsebina seta
1 x navodilo za montažo 1 x termoskrčljiva, debelostenska cevka za izolacijo plašča, v
notranjosti opremljena s topljivim lepilom 4 ali 5 x termoskrčljiva, srednje debelostenska cevka za izolacijo žil, v
notranjosti opremljena s topljivim lepilom
|
|
Tracon koda
|
Presek kabla
(mm2)
|
|
|
d1/d2
(mm)
|
L
(mm)
|
Število
komadov
|
D1/D2
(mm)
|
L
(mm)
|
Število
komadov
|
ZSRSET-1FK
|
4×6–4×25
|
19/6
|
150
|
4
|
51/16
|
500
|
1
|
ZSRSET-2FK
|
4×35–4×120
|
30/8
|
200
|
4
|
85/25
|
1000
|
1
|
ZSRSET-3FK
|
4×150–4×240
|
50/16
|
300
|
4
|
130/36
|
1000
|
1
|
ZSRSET5-1FK
|
5×6–5×25
|
19/6
|
150
|
5
|
51/16
|
500
|
1
|
ZSRSET5-2FK
|
5×35–5×120
|
30/8
|
200
|
5
|
85/25
|
1000
|
1
|
ZSRSET5-3FK
|
5×150–5×240
|
50/16
|
300
|
5
|
130/36
|
1000
|
1
|
Bakreni ali aluminijasti vezni tulec za spajanje žil, ki ni del seta, je potrebno izbrati posebej, in sicer na podlagi preseka kabelskih žil, ki jih želimo spojiti.
Tehnični podatki
Toplotni
|
Podatki
|
Načini testiranja
|
Min. temperatura skladiščenja
|
min. -55 °C
|
ASTM D746-98
|
Vročinski udar
|
Se ne uniči
|
ASTM D2671-98
|
Odpornost na ogenj
|
Samougasni
|
ASTM D876
|
|
|
|
Električni
|
Podatki
|
Načini testiranja
|
Prebojna moč
|
min. 12 kV/mm
|
ASTM D149-97a
|
Volumenska odpornost
|
1×1012 Ωcm
|
ASTM D257-98
|
|
|
|
Kemični
|
Podatki
|
Načini testiranja
|
Formalen odpor |
se ne spreminja
|
ASTM G21-96
|
Obstojnost na olja
|
odlična
|
ISO 175
|
Odpornost na vodo
|
se ne spreminja
|
ASTM D2671-A
|
Odpornost na baker |
se ne spreminja
|
ASTM D2671-B
|
|
|
|
Fizikalni
|
Podatki
|
Načini testiranja
|
Razmerje krčenja
|
3:1 – 4:1
|
IEC 811-1-1
|
Natezna trdnost
|
min. 14 N/mm2
|
ASTM D638-98
|
Raztegljivost
|
min. 300 %
|
ASTM D638-98
|
Vzdolžno krčenje |
max. 10 %
|
ASTM D2671-98
|
Vpijanje tekočine
|
max. 0.1 %
|
ISO 62-86
|
