Termoskrčljivi set za izolacijo vodnikov 4x35-4x120 mm2

Termoskrčljivi set za izolacijo vodnikov 4x35-4x120 mm2

Koda: ZSRSET-2DB

Redna cena: 62,36 €

Cena s popustom 56,13 €

Vse cene že vsebujejo 22% DDV.

Dobava: Na zalogi

Skrčljivi set za izolac.4žil.vodnikov,zaščit. s trakom+smola 4×35mm2-4×120mm2, (4×30/8mm, l=200mm)+(1×85/25mm, L=1000mm)

Kol:

ALI

Cenik dostave

Opis izdelka Lastnosti izdelka Ostali izdelki v skupini Nizkonapetostni seti

Podrobnosti

Koda
Koda		d1/d2 (mm)	I (mm)		D1/D2 (mm)	L(mm)
ZSRSET-2DB	4 × 35 - 4 × 120	30/8	200	4	85/25	1000	1

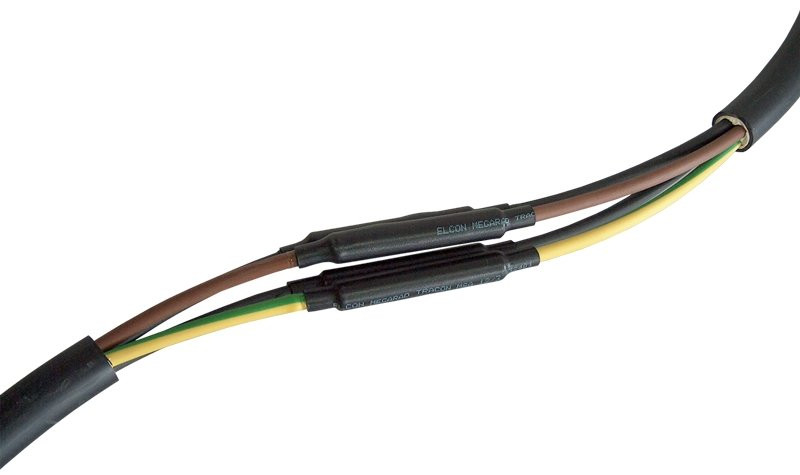

Termoskrčljivi set za izolacijo nizkonapetostnih 06,/1kV-nih vodnikov, zaščitenih s trakom

Namenjeni so za spajanje štirižilnih bakrenih in aluminijastih vodnikov s PVC, PE, EPR in XLPE izolacijo, na primer za spajanje vodnikov tipa NYCWY, NAYCWY, AYCWY. Primerni so tudi za spajanje podzemnih kablov. Pripravljen spoj zagotavlja odpornost proti vlagi, je odlično lepljiv s plastičnim oziroma gumijastim izoliranim vodom.

Lastnosti

Barva:	črna
Material:	Z lepilom opremljeni poliolefin, obstojen na UV žarke, ne vsebuje halogenih elementov
Razmerje krčenja:	3:1-4:1
Temperatura krčenja:	min. 120 °C

Vsebina seta:

1 x seznam materialov
1 x navodilo za montažo
1 x termoskrčljiva, debelostenska cevka za izolacijo plašča, v notranjosti

opremljena s topljivim lepilom
4 x termoskrčljiva, srednje debelo stenska cevka za izolacijo žil, v notranjosti

opremljena s topljivim lepilom
1 x brusilni papir
1 x bakreni spojni trak
4 x vzmet za ozemljitev
1 x zavitek lepilnega traku

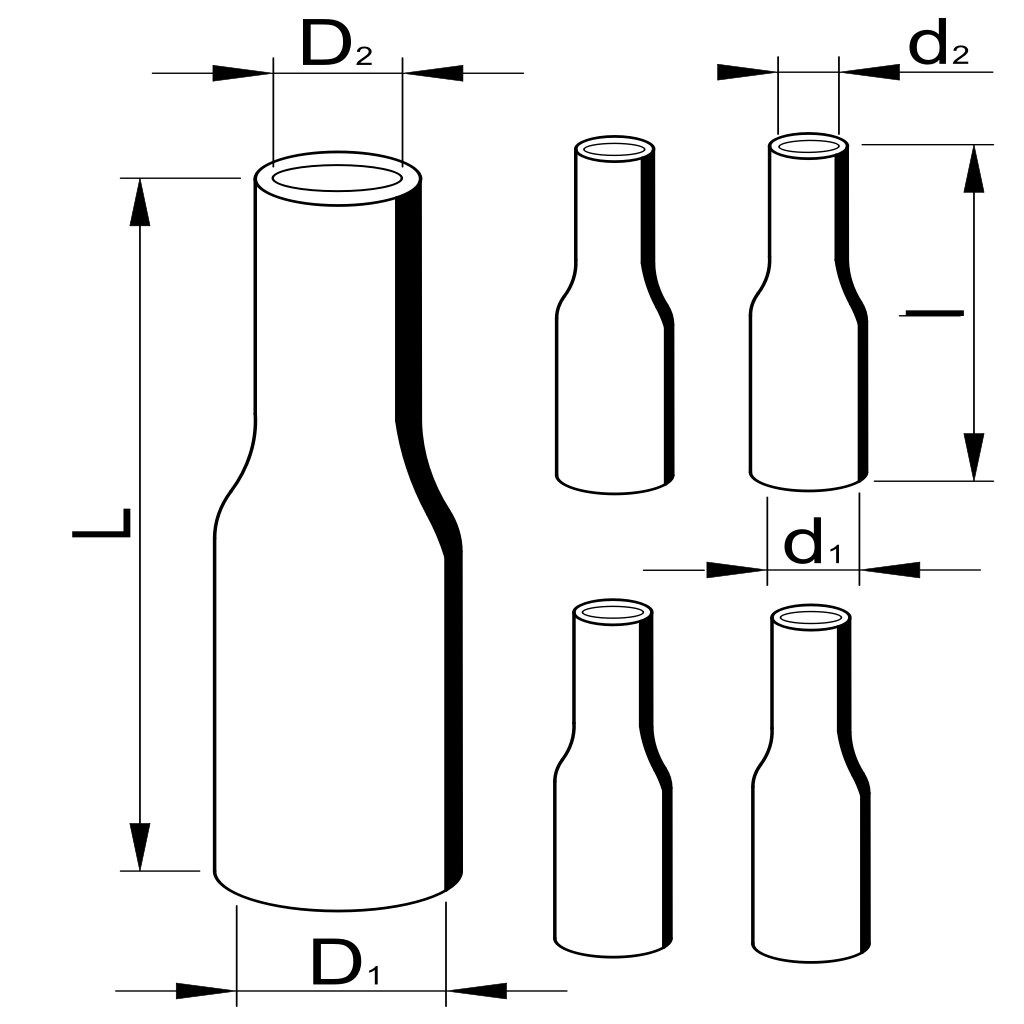

d₁	notranji premer termoskrčljive cevke za izolacijo žile pred krčenjem
d₂	notranji premer termoskrčljive cevke za izolacijo žile po krčenju
D₁	notranji premer termoskrčljive cevke za izolacijo plašča pred krčenjem
D₂	notranji premer termoskrčljive cevke za izolacijo plašča po krčenju

a	nizkonapetostni kabel s štirimi vodi, zaščitenimi s trakom
b	kabelska žila
c	vezni tulec za spajanje žil
d	termoskrčljiva cevka za izolacijo žile
e	zaščita od traku
f	termoskrčljiva cevka za izolacijo plašča
g	termoskrčljiva cevka za izolacijo plašča

Termoskrčljive cevke za izolacijo žil in plaščev

Tracon koda	Presek kabla (mm²)	Termoskrčljiva cevka za izolacijo žile			Termoskrčljiva cevka za izolacijo plašča
Tracon koda	Presek kabla (mm²)	d₁/d₂ (mm)	L (mm)	Število komadov	D₁/D₂ (mm)	L (mm)	Število komadov
ZSRSET-1DB	4×6 – 4×25	19/6	150	4	51/16	500	1
ZSRSET-2DB	4×35 – 4×120	30/8	200	4	85/25	1000	1
ZSRSET-3DB	4×150 – 4×240	50/16	300	4	130/36	1100	1

Elementi za popravilo zaščite

Tracon koda	Presek kabla (mm²)	Zaščita		Zapolnitev		Ostalo
Tracon koda	Presek kabla (mm²)	Vzmet za ozemljitev	Dolžina, 16 mm² bakrenega traku	Dimenzije PVC lepilnega traku (mm)	Število zvitkov	Dimenzije brusilnega papirja
ZSRSET-1DB	4×6–4×25	4 kom. TRF1	0,5 m	0,4×50×5000	1	600 mm×25 mm
ZSRSET-2DB	4×35–4×120	4 kom. TRF2	0,7 m	0,4×50×5000	1	600 mm×25 mm
ZSRSET-3DB	4×150–4×240	4 kom. TRF5	2×0,8 m	0,4×50×5000	1	800 mm×25 mm

Bakreni ali aluminijasti vezni tulec za spajanje žil je potrebno posebej izbrati, in sicer na podlagi preseka kabelskih žil, ki jih želimo spojiti.

Dodatni podatki

Koda	ZSRSET-2DB
Tehnični podatki	4×35mm2-4×120mm2, (4×30/8mm, l=200mm)+(1×85/25mm, L=1000mm)
Proizvajalec	Tracon
Naziv (ANG)	Heat shrink joint set for 4 core cables, adhesive, tape sh. 4×35mm2-4×120mm2, (4×30/8mm, l=200mm)+(1×85/25mm, L=1000mm)
Ean	5997374115452
