Koda |
|
|
 |
W
(mm) |
H
(mm) |
L
(mm) |
 |
| NYGBP51ST |
|
1 × NO |
NYGD-1GR
|
68 |
64 |
44 |
2 × MG-20 |

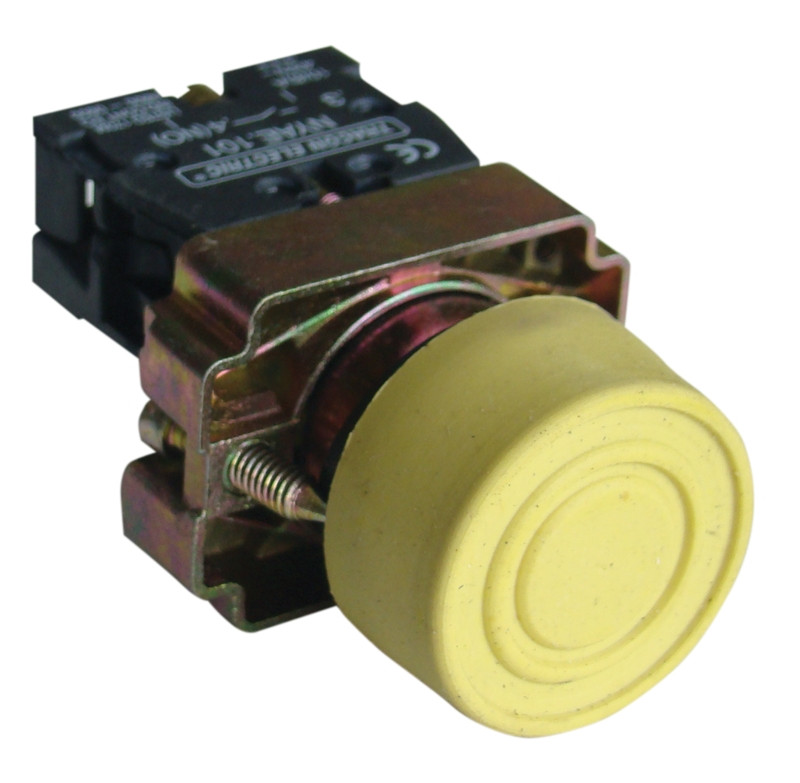

Tipke z gumijasto zaščito (montirane na kovinsko osnovo)
Aparate je mogoče od znotraj pričvrstiti v 22 mm izrezane odprtine s pomočjo dveh vijakov osnovne naprave. Število kontaktnih sestavin, pričvrščenih na osnovno napravo se lahko po potrebi dopolni s štirimi kosi. V primeru zamenjave starejših upravljalnih aparatov razdelilnih tabel, ki so bili še montirani v 38 mm vrtine, na sodobne panelke, jih lahko pričvrstimo s pomočjo tako imenovanih redukcijskih prstanov).
|
|
|
 |
Načelna skica kontaktov
1NY 1 Z
|
|
|
Koda
|
Barva
|
|
Kontakt
|
|
Osnovna izvedba
|
Izvedba z ohišjem
|
|
NYGBP21
|
NYGBP21T
|
črna
|
TK/T1+F2/
|
1Z
|
|
NYGBP31Z
|
NYGBP31ZT
|
zelena
|
1Z
|
|
NYGBP51S
|
NYGBP51ST
|
rumena
|
1Z
|
|
NYGBP61K
|
NYGBP61KT
|
modra
|
1Z
|
|
NYGBP42P
|
NYGBP42PT
|
rdeča |
1Ny
|
