Varovalč.preklop.ločilnik, na zbiralko, napelj.voda zgoraj 500/690V AC, 220/400V DC, max.400A, 3P, 2, 60mm

Varovalč.preklop.ločilnik, na zbiralko, napelj.voda zgoraj 500/690V AC, 220/400V DC, max.400A, 3P, 2, 60mm
Varovalč.preklop.ločilnik, na zbiralko, napelj.voda zgoraj 500/690V AC, 220/400V DC, max.400A, 3P, 2, 60mm

Koda: LTL2-3/9/60/AO

Redna cena: 365,86 €

Cena s popustom 329,27 €

Vse cene že vsebujejo 22% DDV.

Dobava: Ni na zalogi

Varovalč.preklop.ločilnik, na zbiralko, napelj.voda zgoraj 500/690V AC, 220/400V DC, max.400A, 3P, 2, 60mm

Brezplačna dostava


Opis izdelka Lastnosti izdelka Ostali izdelki v skupini Izvedba za zbiralčne letve z medtirno razdaljo 60 mm

Podobni izdelki

Preveri izdelke za dodajo v košarico ali označi vse

Podrobnosti

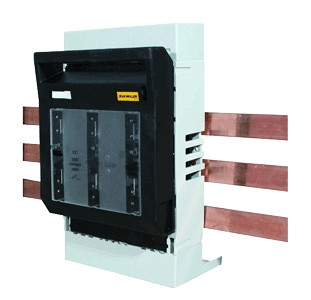

Tripolni preklopni varovalčni ločilnik tipa LTL2-3/9/60/AO priporočamo za izdelavo preklopnih omar z zbiralko, katere medtirna razdalja je 60 mm. Naprava se s hitrim priključkom brez izvrtine pritrdi na zbiralko širine 20–30 mm in debeline 5–10 mm. Izvedba preklopnega ločilnika ustreza zahtevam standardov za ločilnike. V osnovi se odcepni kabli k sponkam ločilnika od zgoraj priključijo s spojnim elementom in vijakom M10, vendar se lahko izbere tudi druga možnost vezave kablov. Zaprto ohišje naprave, zaščiteno pred naključnim dotikom, je izdelano iz nehalogenskega, negorljivega materiala iz umetne mase.  Na prednji plošči se nahajajo merilne reže za nadzor delovanja parametrov.

Osnovni tehnični podatki
 Nazivni tok: In = 400 A
 Nazivna napetost: AC 500/690V
 Izolacijska napetost: AC 1000V
 Priklop: z vijakom M10
 Standard: MSZ EN 60947-3


Podrobni tehnični podatki
 Električni tehnični podatki
 Nazivna obratovalna napetost
Ue
V
AC500
 Nazivni delovni tok
Ie
A
400
 Nazivni termični tok na prostem z varovalko
Ith
A
400
 Nazivni termični tok na prostem s kontaktnimi noži
Ith
A
520 (TM2)
 Nazivna frekvenca
f
Hz
40 - 60
 Nazivna izolacijska napetost
Ui
V
AC1000
 Nazivni kratkostični tok
Ifz
kAeff
80
 Nazivni vzdržni kratkostični tok
Icw
kAeff
-
 Uporabnostna kategorija
-
-
AC22B
 Izmenični kratkostični tok „VKLOP”
-
A
1200
 Izmenični kratkostični tok „IZKLOP”
-
A
1200
 Nazivna impulzna vzdržna napetost
Uimp
kV
8
 Elektronska življenjska doba (preklopni cikel)
-
kj
200
 Izguba moči pri Ith na varovalko
Pv
W
45
 Ustrazne varovalke
 Mere ustreznih varovalk po EN 60269
-
-
2
 Nazivni tok največje primerne varovalke
Ibn
A
400
 Maks. dovoljena  izguba moči varovalke
Pvm
W
45
 Mehanski podatki
 Mehanska življenjska doba (preklopni cikel)
-
kj
800
 Teža
m
kg
5, 152
 Kabelski priključek
 Mere pritrdilnega vijaka priključne sponke
-
-
M10
 Mere priključnega kabelskega čevlja
-
mm2
1 x 25–240 (maks. širina: 30 mm)
 Mere priključne zbiralke
-
mm
30 x 10
 Zatezni moment pritrdilnega vijaka
Ma
Nm
14
 Zaščita
 Vgradna
Upravljalna ročica v zaprti poziciji
-
-
IP20
Upravljalna ročica v odprti poziciji
-
-
IP10
 Parametri delovnega okolja
 Temperatura okolja
Tk
°C
-25 - +55
 Nazivni način delovanja
-
-
Neprekinjeno delovanje
 Delovanje
-
-
Odvisno od ročnega upravljanja
 Vgradni položaj
-
-
Vodoravno, navpično
 Nadmorska višina delovanja
-
m
maks. 2000
 Stopnja onesnaženosti
-
-
3
 Kategorija prenapetostne zaščite
-
-
III

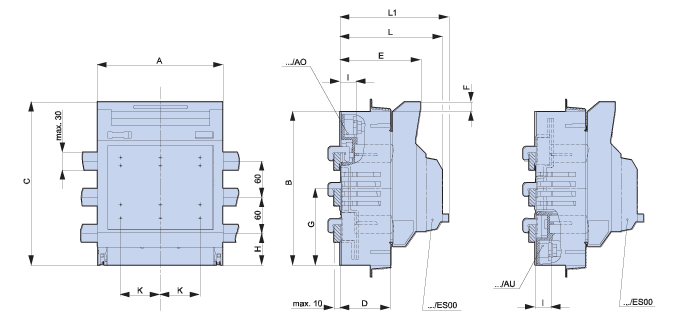

A (mm)
B (mm)
C (mm)
D (mm)
E (mm)
F (mm)
G (mm)
H (mm)
J (mm)
K (mm)
L (mm)
L1 (mm)
210
256
272
83
135
17
128
27
56
66
166
176

Dodatni podatki

Koda LTL2-3/9/60/AO
Tehnični podatki 500/690V AC, 220/400V DC, max.400A, 3P, 2, 60mm
Proizvajalec Tracon
Ean 5997374187077
