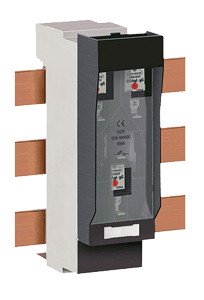

Varovalč.preklop.ločilnik, na zbiralko, spodnja napelj.voda 500/690V AC, 220/400V DC, max.125A, 3P, 000, 60mm

Varovalč.preklop.ločilnik, na zbiralko, spodnja napelj.voda 500/690V AC, 220/400V DC, max.125A, 3P, 000, 60mm

Koda: LTL000-3/9/60/AU

Redna cena: 93,08 €

Cena s popustom 83,77 €

Vse cene že vsebujejo 22% DDV.

Dobava: Ni na zalogi

Varovalčno preklopni ločilnik, na zbiralko, napeljava voda spodaj 500/690V AC, 220/400V DC, max.125A, 3P, 000, 60mm

Cenik dostave

Opis izdelka Lastnosti izdelka Ostali izdelki v skupini Izvedba za zbiralčne letve z medtirno razdaljo 60 mm

Podrobnosti

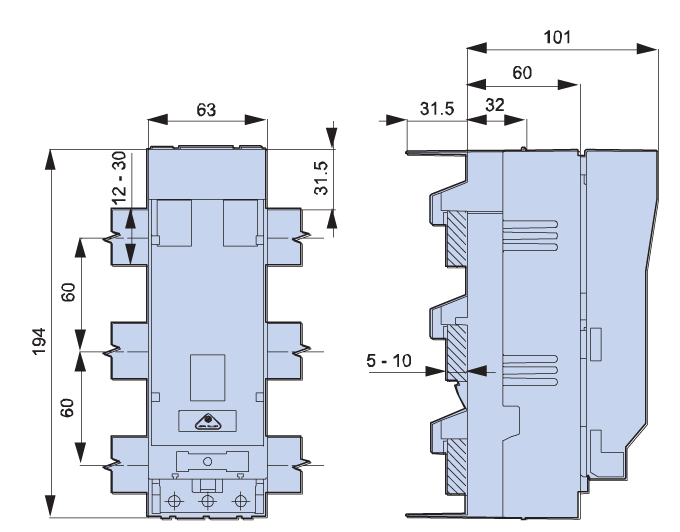

Tripolni preklopni varovalčni ločilnik tipa LTL000-3/9/60/AU priporočamo za izdelavo preklopnih omar z zbiralko, katere medtirna razdalja je 60 mm. Naprava se s hitrim priključkom brez izvrtine pritrdi na zbiralko širine 20–30 mm in debeline 5–10 mm. Naprava je široka le 63 mm, zato je prostorsko varčna. Izvedba preklopnega ločilnika ustreza zahtevam standardov za ločilnike. V osnovi se odcepni kabli k sponkam ločilnika od spodaj priključijo s spojnim elementom in vijakom, vendar se lahko izbere tudi druga možnost vezave kablov. Zaprto ohišje naprave, zaščiteno pred naključnim dotikom, je izdelano iz nehalogenskega, negorljivega materiala iz umetne mase. Na prednji plošči se nahajajo merilne reže za nadzor delovanja parametrov.

Osnovni tehnični podatki

Nazivni tok:	In = 125A
Nazivna napetost:	AC 400/500 DC 220V
Izolacijska napetost:	AC 500V
Priklop:	pritrdilni mehanizem
Standard:	MSZ EN 60947-3

Podrobni tehnični podatki
Električni tehnični podatki
Nazivna obratovalna napetost		Ue	V	AC400	AC500	DC220
Nazivni delovni tok		Ie	A	125	100	100
Nazivni termični tok na prostem z varovalko		Ith	A	125	100	100
Nazivni termični tok na prostem s kontaktnimi noži		Ith	A	125 (TM00)
Nazivna frekvenca		f	Hz	40-60	40-60	-
Nazivna izolacijska napetost		Ui	V	AC500		-
Nazivni kratkostični tok		Ifz	kAeff	50	50	25
Nazivni vzdržni kratkostični tok		Icw	kAeff	-	-	-
Uporabnostna kategorija		-	-	AC-22B	AC-22B	DC-22B
Izmenični kratkostični tok „VKLOP”		-	A	300	300	400
Izmenični kratkostični tok „IZKLOP”		-	A	300	300	400
Nazivna impulzna vzdržna napetost		Uimp	kV	8	8	8	8
Elektronska življenjska doba (preklopni cikel)		-	kj	300	300	300
Izguba moči pri Ith na varovalko		Pv	W	12	12	12
Uporabne varovalke
Mere ustreznih varovalk po EN 60269		-	-	000 (00C)
Nazivni tok največje primerne varovalke		Ibn	A	125	100	100
Maks. dovoljena izguba moči varovalke		Pvm	W	8
Mehanski podatki
Mehanska življenjska doba (preklopni cikel)		-	kj	1700
Teža		m	kg	0,57
Kabelski priključek
Mere pritrdilnega vijaka priključne sponke		-	-	M6
Mere priključnega kabelskega čevlja		-	mm2	1,5–50
Mere priključne zbiralke		-	mm	-
Zatezni moment pritrdilnega vijaka		Ma	Nm	2,5
Zaščita
Vgradna	Upravljalna ročica v zaprti poziciji	-	-	IP20
	Upravljalna ročica v odprti poziciji	-	-	IP10
Parametri delovnega okolja
Temperatura okolja		Tk	°C	-25 - +55
Nazivni način delovanja		-	-	Neprekinjeno delovanje
Delovanje		-	-	Odvisno od ročnega upravljanja
Vgradni položaj		-	-	Vodoravno, navpično
Nadmorska višina delovanja		-	m	maks. 2000
Stopnja onesnaženosti		-	-	3
Kategorija prenapetostne zaščite		-	-	III

Dodatni podatki

Koda	LTL000-3/9/60/AU
Tehnični podatki	500/690V AC, 220/400V DC, max.125A, 3P, 000, 60mm
Proizvajalec	Tracon
Naziv (ANG)	Fuse switch for 60 mm busbar, horizontal, top cabel entry 500/690V AC, 220/400V DC, max.125A, 3P, 000, 60mm
Ean	5997374186339
