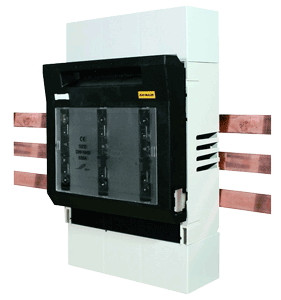

Varovalč.preklop.ločilnik, na zbiralko, spodnja napelj.voda 500/690V AC, 220/400V DC, max.630A, 3P, 3, 60mm

Varovalč.preklop.ločilnik, na zbiralko, spodnja napelj.voda 500/690V AC, 220/400V DC, max.630A, 3P, 3, 60mm

Koda: LTL3-3/9/60/AU

Redna cena: 521,35 €

Cena s popustom 469,21 €

Vse cene že vsebujejo 22% DDV.

Dobava: Ni na zalogi

Varovalč.preklop.ločilnik, na zbiralko, spodnja napelj.voda 500/690V AC, 220/400V DC, max.630A, 3P, 3, 60mm

Brezplačna dostava

Opis izdelka Lastnosti izdelka Ostali izdelki v skupini Izvedba za zbiralčne letve z medtirno razdaljo 60 mm

Podrobnosti

Tripolni preklopni varovalčni ločilnik tipa LTL3-3/9/60/AU priporočamo za izdelavo preklopnih omar z zbiralko, katere medtirna razdalja je 60 mm. Naprava se s hitrim priključkom brez izvrtine pritrdi na zbiralko širine 20–30 mm in debeline 5–10 mm. Izvedba preklopnega ločilnika ustreza zahtevam standardov za ločilnike. V osnovi se odcepni kabli k sponkam ločilnika od spodaj priključijo s spojnim elementom in vijakom M10, vendar se lahko izbere tudi druga možnost vezave kablov. Zaprto ohišje naprave, zaščiteno pred naključnim dotikom, je izdelano iz nehalogenskega, negorljivega materiala iz umetne mase. Na prednji plošči se nahajajo merilne reže za nadzor delovanja parametrov.

Osnovni tehnični podatki

Nazivni tok:	In = 630 A
Nazivna napetost:	AC 500/690V
Izolacijska napetost:	AC 1000V
Priklop:	z vijakom M10
Standard:	MSZ EN 60947-3

Podrobni tehnični podatki
Električni tehnični podatki
Nazivna obratovalna napetost		Ue	V	AC500
Nazivni delovni tok		Ie	A	630
Nazivni termični tok na prostem z varovalko		Ith	A	630
Nazivni termični tok na prostem s kontaktnimi noži		Ith	A	1000 (TM3)
Nazivna frekvenca		f	Hz	40 - 60
Nazivna izolacijska napetost		Ui	V	AC1000
Nazivni kratkostični tok		Ifz	kAeff	80
Nazivni vzdržni kratkostični tok		Icw	kAeff	-
Uporabnostna kategorija		-	-	AC22B
Izmenični kratkostični tok „VKLOP”		-	A	1890
Izmenični kratkostični tok „IZKLOP”		-	A	1890
Nazivna impulzna vzdržna napetost		Uimp	kV	8
Elektronska življenjska doba (preklopni cikel)		-	kj	200
Izguba moči pri Ith na varovalko		Pv	W	60
Ustrezne varovalke
Mere ustreznih varovalk po EN 60269		-	-	3
Nazivni tok največje primerne varovalke		Ibn	A	630
Maks. dovoljena izguba moči varovalke		Pvm	W	60
Mehanski podatki
Mehanska življenjska doba (preklopni cikel)		-	kj	800
Teža		m	kg	6, 121
Kabelski priključek
Mere pritrdilnega vijaka priključne sponke		-	-	M10
Mere priključnega kabelskega čevlja		-	mm2	1 x 25–300 (maks.širina: 40 mm)
Mere priključne zbiralke		-	mm	40 x 10
Zatezni moment pritrdilnega vijaka		Ma	Nm	14
Zaščita
Vgradna	Upravljalna ročica v zaprti poziciji	-	-	IP20
Vgradna	Upravljalna ročica v odprti poziciji	-	-	IP10
Parametri delovnega okolja
Temperatura okolja		Tk	°C	-25 - +55
Nazivni način delovanja		-	-	Neprekinjeno delovanje
Delovanje		-	-	Odvisno od ročnega upravljanja
Vgradni položaj		-	-	Vodoravno, navpično
Nadmorska višina delovanja		-	m	maks. 2000
Stopnja onesnaženosti		-	-	3
Kategorija prenapetostne zaščite		-	-	III
