Varovalč.preklop.ločilnik, na zbiralko, zgornja napelj.voda 500/690V AC, 220/400V DC, max.250A, 3P, 1, 60mm

Varovalč.preklop.ločilnik, na zbiralko, zgornja napelj.voda 500/690V AC, 220/400V DC, max.250A, 3P, 1, 60mm

Koda: LTL1-3/9/60/AO

Redna cena: 308,93 €

Cena s popustom 278,04 €

Vse cene že vsebujejo 22% DDV.

Dobava: Na zalogi

Varovalčno preklopni ločilnik, na zbiralko, napeljava voda z 500/690V AC, 220/400V DC, max.250A, 3P, 1, 60mm

Kol:

ALI

Brezplačna dostava

Opis izdelka Lastnosti izdelka Ostali izdelki v skupini Izvedba za zbiralčne letve z medtirno razdaljo 60 mm

Podrobnosti

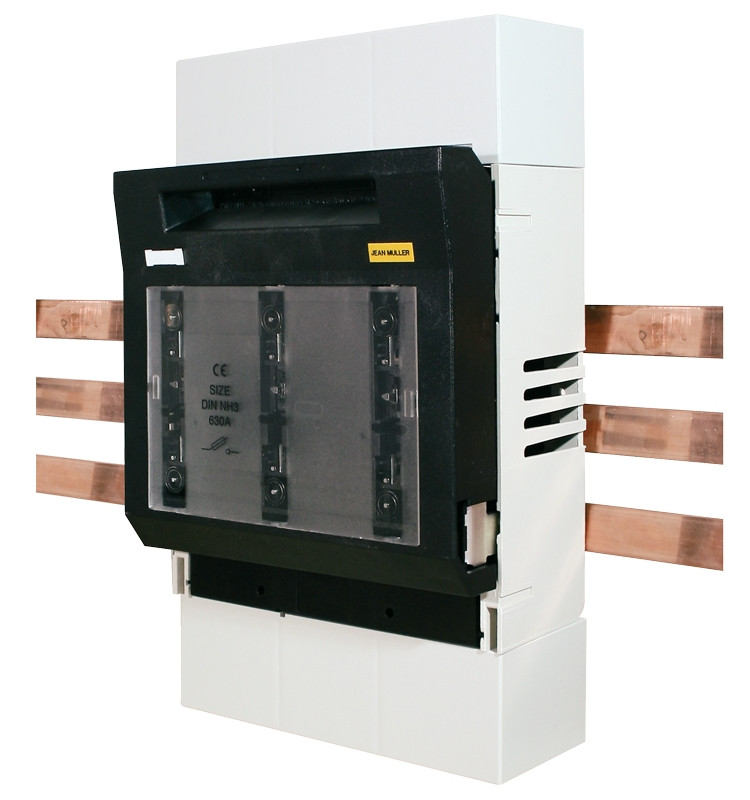

Tripolni preklopni varovalčni ločilnik tipa LTL1-3/9/60/AO priporočamo za izdelavo preklopnih omar z zbiralko, katere medtirna razdalja je 60 mm. Naprava se s hitrim priključkom brez izvrtine pritrdi na zbiralko širine 20–30 mm in debeline 5–10 mm. Izvedba preklopnega ločilnika ustreza zahtevam standardov za ločilnike.V osnovi se odcepni kabli k sponkam ločilnika od zgoraj priključijo s spojnim elementom in vijakom M10, vendar se lahko izbere tudi druga možnost vezave kablov.Zaprto ohišje naprave, zaščiteno pred naključnim dotikom, je izdelano iz nehalogenskega, negorljivega materiala iz umetne mase. Na prednji plošči se nahajajo merilne reže za nadzor delovanja parametrov.

Osnovni tehnični podatki

Nazivni tok:	In = 250A
Nazivna napetost:	AC 500/690V DC 220/440V
Izolacijska napetost:	AC 1000V
Priklop:	z vijakom M10
Standard:	MSZ EN 60947-3

Podrobni tehnični podatki
Električni tehnični podatki
Nazivna obratovalna napetost		Ue	V	AC500	AC690	DC220	DC400
Nazivni delovni tok		Ie	A	250	200	250	200
Nazivni termični tok na prostem z varovalko		Ith	A	250	200	250	200
Nazivni termični tok na prostem s kontaktnimi noži		Ith	A	325 (TM1)
Nazivna frekvenca		f	Hz	40-60	40-60	-	-
Nazivna izolacijska napetost		Ui	V	AC1000		-	-
Nazivni kratkostični tok		Ifz	kAeff	50	50	25	25
Nazivni vzdržni kratkostični tok		Icw	kAeff	-	-	-	-
Uporabnostna kategorija		-	-	AC-22B	AC-22B	DC-22B	DC-21B
Izmenični kratkostični tok „VKLOP”		-	A	750	600	1000	300
Izmenični kratkostični tok „IZKLOP”		-	A	750	600	1000	300
Nazivna impulzna vzdržna napetost		Uimp	kV	8	8	8	8
Elektronska življenjska doba (preklopni cikel)		-	kj	200	200	200	200
Izguba moči pri Ith na varovalko		Pv	W	32	32	32	32
Ustrezne varovalke
Mere ustreznih varovalk po EN 60269		-	-	1
Nazivni tok največje primerne varovalke		Ibn	A	250	200	250	200
Maks. dovoljena izguba moči varovalke		Pvm	W	32
Mehanski podatki
Mehanska življenjska doba (preklopni cikel)		-	kj	1400
Teža		m	kg	2,864
Kabelski priključek
Mere pritrdilnega vijaka priključne sponke		-	-	M10
Mere priključnega kabelskega čevlja		-	mm2	1 x 25–150 (maks. širina: 30 mm)
Mere priključne zbiralke		-	mm	30 x 10
Zatezni moment pritrdilnega vijaka		Ma	Nm	14
Zaščita
Vgradna	Upravljalna ročica v zaprti poziciji	-	-	IP20
	Upravljalna ročica v odprti poziciji	-	-	IP10
Parametri delovnega okolja
Temperatura okolja		Tk	°C	-25 - +55
Nazivni način delovanja		-	-	Neprekinjeno delovanje
Delovanje		-	-	Odvisno od ročnega upravljanja
Vgradni položaj		-	-	Vodoravno, navpično
Nadmorska višina delovanja		-	m	maks. 2000
Stopnja onesnaženosti		-	-	3
Kategorija prenapetostne zaščite		-	-	III

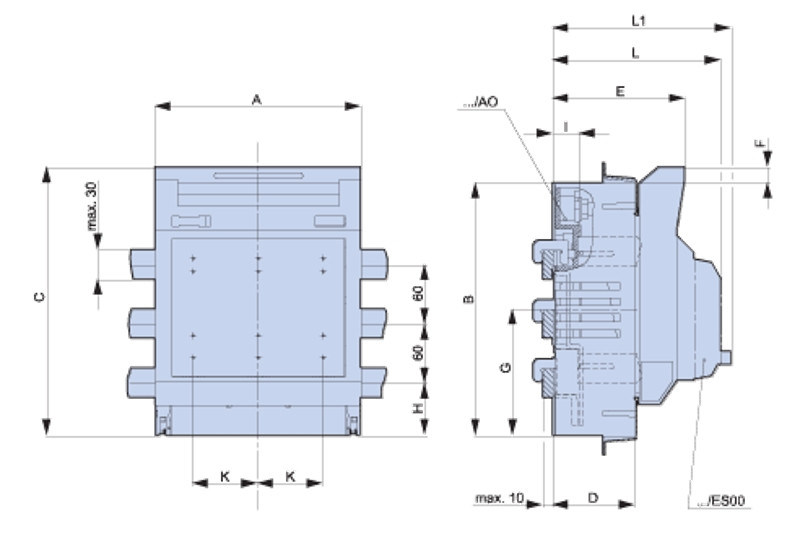

A(mm)	B(mm)	C(mm)	D(mm)	E(mm)	F(mm)	G(mm)	H(mm)	I(mm)	J(mm)	K(mm)	L(mm)	L1(mm)
184	230	247	70	121	16,5	115	42	27	55	58	151	161

Dodatni podatki

Koda	LTL1-3/9/60/AO
Tehnični podatki	500/690V AC, 220/400V DC, max.250A, 3P, 1, 60mm
Proizvajalec	Tracon
Naziv (ANG)	Fuse switch for 60 mm busbar, horizontal, top cabel entry 500/690V AC, 220/400V DC, max.250A, 3P, 1, 60mm
Ean	5997374186353
