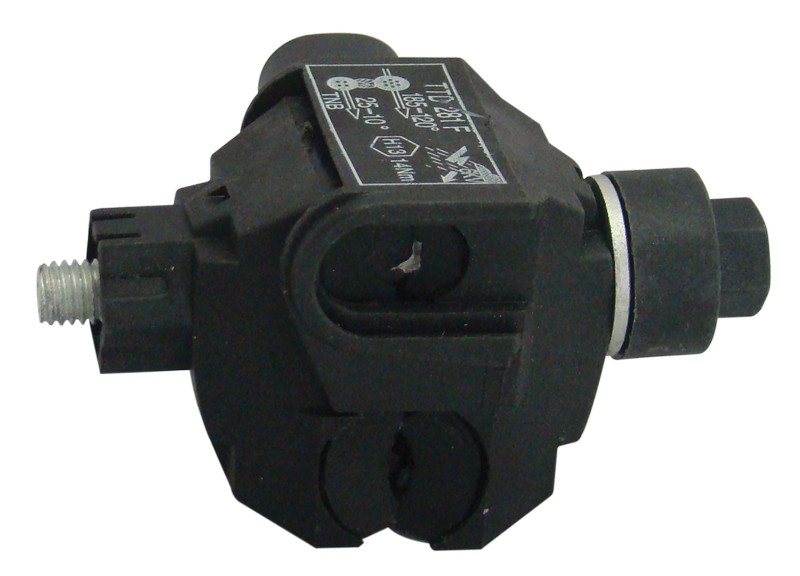

Vijačni vezni element za odcep 6kV, 120-185/10-25 mm2

Vijačni vezni element za odcep 6kV, 120-185/10-25 mm2

Koda: TSZL6-3

Redna cena: 5,08 €

Cena s popustom 4,57 €

Vse cene že vsebujejo 22% DDV.

Dobava: Na zalogi

Izolir.odcepni element- za nadzem.vode,vijak+natrgana glava 120-185/10-25mm2, 6kV, M8

Kol:

ALI

Cenik dostave

Opis izdelka Lastnosti izdelka Ostali izdelki v skupini Vijačni vezni elementi

Podrobnosti

Koda
TSZL6-3	120-185 mm2	10-25 mm2	6 kV	1 × M8

Vijačni vezni elementi

S pomočjo vijačnih veznih elementov lahko na izoliranem nadzemnem omrežju, ki je pod napetostjo, opravimo zanesljiv odcep z žile. Med vijaki primeža in stikalnimi noži je izolacijska prebojna trdnost v zraku vsaj 4 kV, kar zagotavlja visoko stopnjo zaščite.

Dodatno zaščito nudi namestitev kape, ki prekriva konico odcepnega voda in služi za zaščito pred dotikom in vdorom umazanije. Mehanski stik se vzpostavi s posredovanjem stikalnih nožev, ki prerežejo izolacijo vodnika, in s primernim zategovanjem vijaka primeža. Korozijsko zaščito spoja zagotavlja specialna mast, ki jo je treba nanesti na področje spoja.

Nekatere dimenzije so dobavljive tudi z natrgano glavo, kjer za pripravo vezave ni potrebna uporaba zateznega ključa.

Poglavitna področja uporabe

• Priključitev napajalnega kabla objektov na nadzemno razdelilno električno omrežje
• Hitra in zanesljiva izgradnja trase javne razsvetljave
• Uporabljajo se lahko tako pri bakrenih kot pri aluminijastih kablih

TSZL4

TSZL6

Izvedba z navadnimi vijaki

Koda	Prerez vodnika (mm²)		Električna prebojna trdnost (kV)	Število vijakov
Koda	Glavni	Odcepni	Električna prebojna trdnost (kV)	Število vijakov
TSZL4-1	16-95	10-25	4	1×M8
TSZL4-2	70-95	70-95	4	1×M8
TSZL4-3	120-185	16-25	4	1×M8
TSZL4-4	70-185	70-185	4	2×M8

Izvedba z vijaki z natrgano glavo

Koda	Prerez vodnika (mm²)		Električna prebojna trdnost (kV)	Število vijakov
Koda	Glavni	Odcepni	Električna prebojna trdnost (kV)	Število vijakov
TSZL6-1	16-95	4-35	6	1×M8
TSZL6-2	70-95	70-95	6	1×M8
TSZL6-3	120-185	10-25	6	1×M8
TSZL6-4	120-185	70-185	6	2×M8

Priprava spoja (TSZL)

Zanesljiv stik med glavnim in odcepnim vodnikom ustvarijo stikala ob prerezu izolacije tako kot prikazuje priložena skica. Pri tipu TSZL4 je električna prebojna trdnost izolacije med vijakom primeža in stikalom 4kV v zraku. Tipi TSZL6 pa zagotavljajo trdnost 6 kV tudi po enominutnem potopu z vodo.
Zaščitna kapa se lahko namesti na obeh koncih odcepnega voda (1). Kapa se lahko namesti ustrezno smeri odcepa, za premestitev jo je treba izvleči tako, da se iz mesta potegne navzgor (2). Ker konica odcepnega vodnik ne moli iz napeljave, ni nevarnosti slučajnega dotika (3).
Po ustrezni namestitvi vodnika se stik ustvari z zategovanjem vijaka (4). Primerna vrednost nateznega momenta je navedena ob strani kompozicije. Pri izvedbah z natrganimi glavami se pri ustreznem nateznem momentu glava vijaka odtrga. Zaradi izdelave vijaka z dvojno glavo se stik lahko sprosti tudi kasneje.

(1) (2) (3) (4)

Dodatni podatki

Koda	TSZL6-3
Tehnični podatki	120-185/10-25mm2, 6kV, M8
Proizvajalec	Tracon
Naziv (ANG)	Insulated piercing connector, shear head screw 120-185/10-25mm2, 6kV, M8
Ean	5997374153546
