| Koda |
|
|
 |
 |
 t1 |
t2
|
 |
|
TFKV-AKA05
|
230 V AC
|
5 A, 230 V AC
|
-
|
0,5-5 A
|
0,5-8 sec
|
0,5-15 sec |
280 g
|

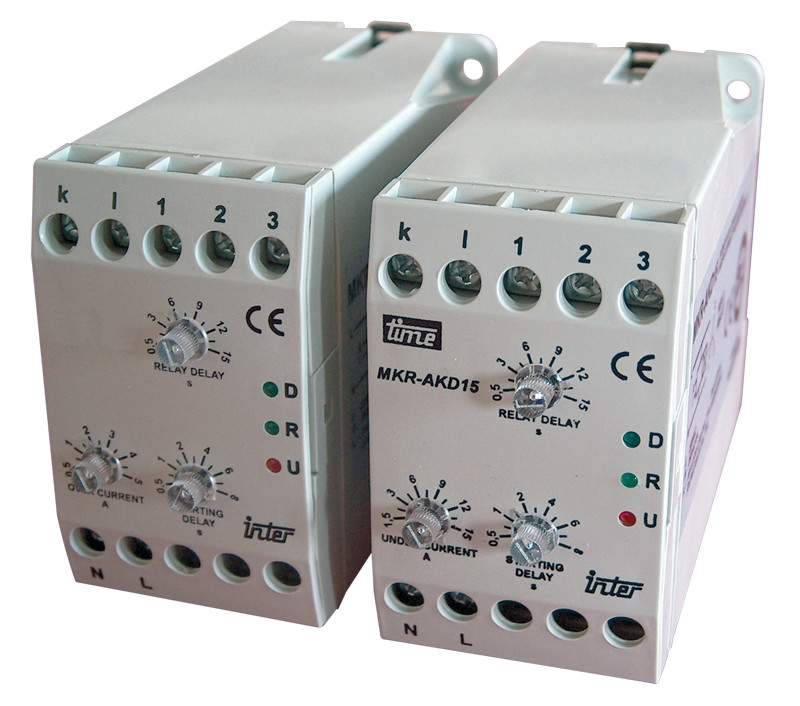

Zaščitni Releji pred upadanjem in povečanjem napetosti

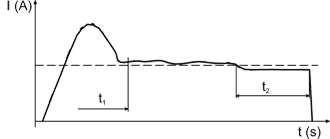

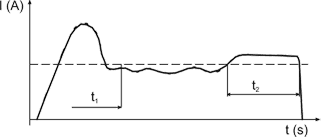

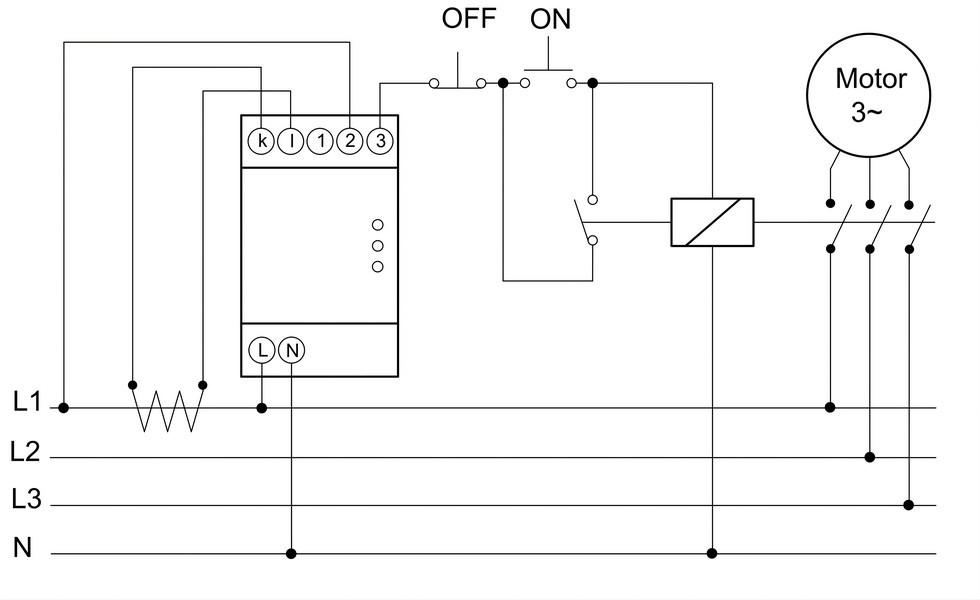

Razvili so jih za zaščito motorjev ali omrežij pred upadanjem ali pred povečanjem napetosti. Uporabo naprave priporočamo za zaščito električnih potrošnikov z nad 100 A-skim nazivnim tokom. Naprave razpolagajo z dvema nastavljivima časovnima zavlačevanjema (pogonski in rele-odhod) ter z nastavljivim električno zaščitnim nivojem. Naprava izmerjeni nivo primerja z nastavljenim električno zaščitnim nivojem. Če je izmerjen tok na normalnem nivoju, kontakti releja ne bodo spremenili svojega stanja. K napravi je potrebno uporabiti električni preklopnik z 5 A-skim sekundnim tokom. Če se izmerjena električna vrednost ne ujema z nastavljeno vrednostjo, potem odhod releja po poteku časovnega zavlačevanja spremeni stanje. V kolikor se vrednost toka v času nastavljenega časovnega zavlačevanja vrne na nastavljen nivo električne zaščite, rele spet preide v mirujoče stanje.
|
|
|
|
|
|
Tehnični podatki
|
Pogonski razpon:
|
(0,8-1,2) × Un, 50-60 Hz
|
|
Odhod:
|
250 V AC – 5 A
|
|
Lastna moč porabe:
|
|
|
Pogonska temperatura:
|
-25 °C … +65 °C
|
|
Teža:
|
280 g
|
|
Zaščita:
|
IP 20
|
|
Presek max. uporabnega voda:
|
trdi: 0,75 – 2,5 mm2
|
|
|
upogljiv: 0,7 – 1,5 mm2
|
|
Značilnost rele-odhoda:
|
1 kos preklopnega kontakta
|
|

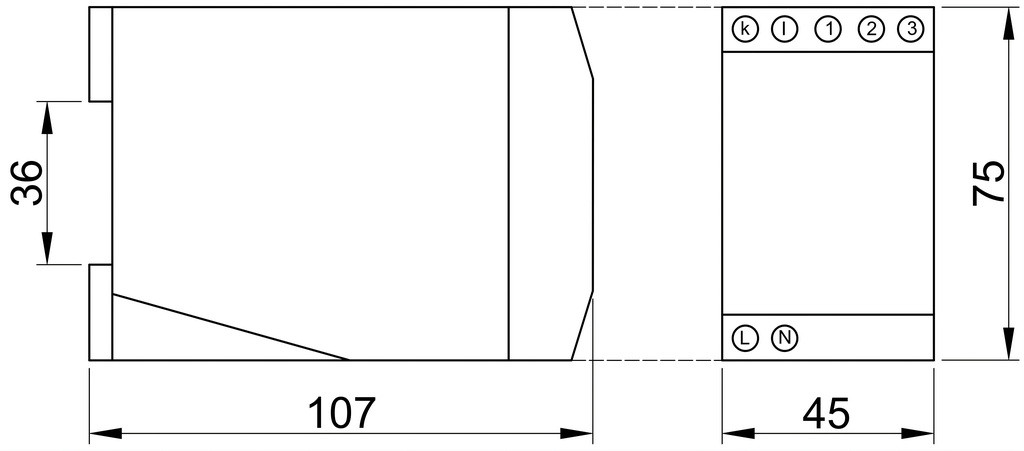

Način montiranja:
|
Na 35×7,5mm-ske monterske tirnice
|
|
|
Tracon koda
|
Pogonska napetost Un |
Spodnji tok-
zaščitni nivo
|
Zgornji tok-
zaščitni nivo
|
Zavlačevalni čas vklopnega
električnega sunka
|
Zavlačevalni čas releja
|
|
TFKV-AKA05
|
230 V AC
|
-
|
0,5 – 5 A
|
0,5 – 8 s
|
0,5 – 15 s
|
|
TFKV-AKD05
|
230 V AC
|
0,5 – 5 A
|
-
|
0,5 – 8 s
|
0,5 – 15 s
|
