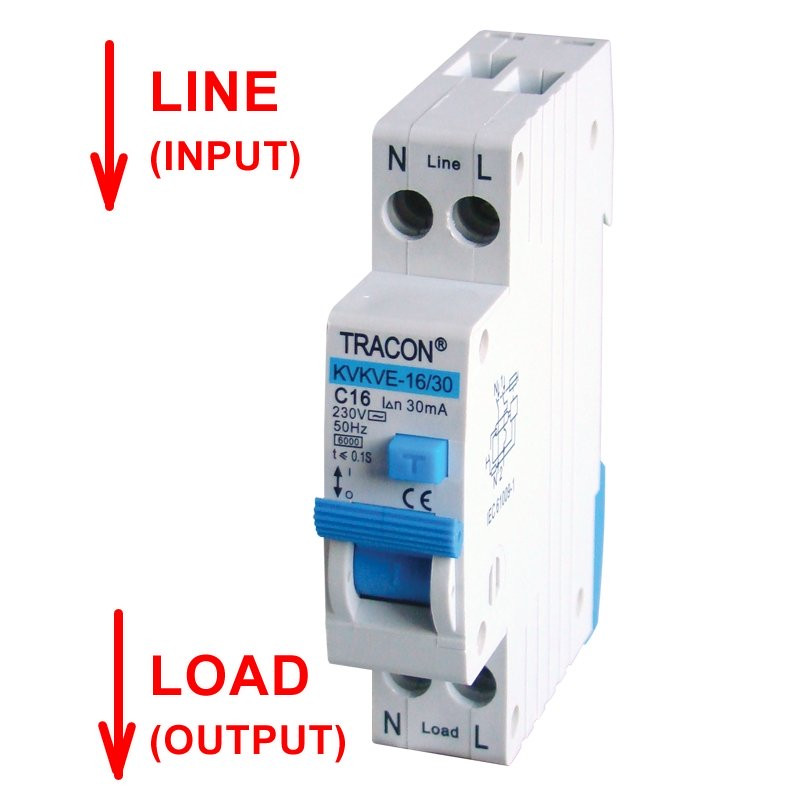

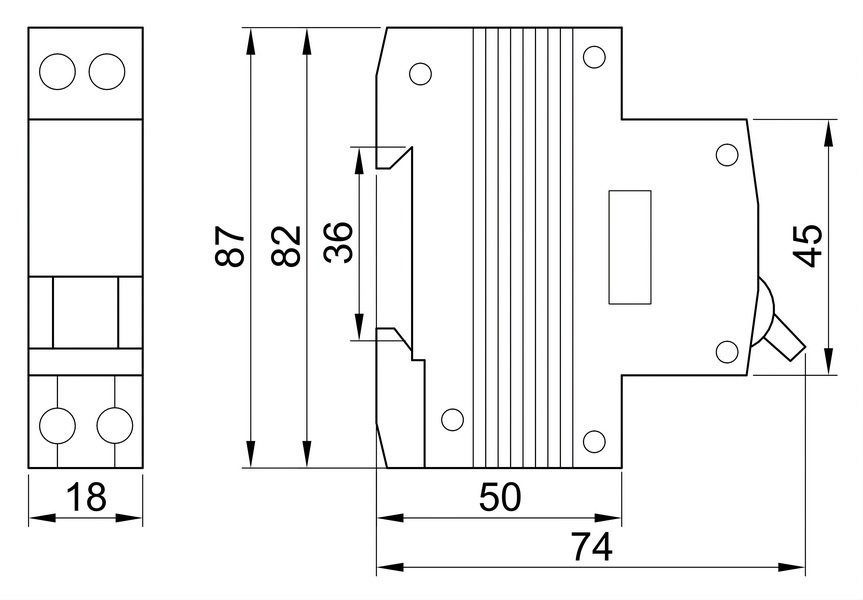

Kombinirano zaščitno
stikalo je naprava, namenjena predvsem za uporabo pri električnih inštalacijah v zgradbah, in je primerna za zaščito oseb pred električnim udarom, za zaščito pred preobremenjenostjo in pred kratkim stikom. Posebej je primerna za tokokroge tistih prostorov, v katerih želimo ustvariti intenzivnejšo zaščito (npr. otroška soba, bolniška soba itd.). Nalogo skupnega izmenjevalca toka - za opravljanje omenjenih treh funkcij – vseh, v hiši nameščenih zaščitnih elektro-stikal opravljata elektromagnetni sprožilni odklopnik in bimetalni termični prenapetostni odklopnik. Naprava tokokrog zaščitenega porabnika prekine enopolarno. Rdeča lučka na optičnem indikatorju označuje, da je naprava vklopljena. Delovanje zaščitnega elektro-stikala lahko preverimo s pritiskom na gumb »T« Kontrolo opravimo vsaj enkrat mesečno..
Nazivna pogonska napetost: | 220 – 240 V AC |
Nazivna izolacijska napetost: | 690 V AC |
| Nazivna udarna napetost (1,2/50ms): | 6 kV |
| Uporabljena predvarovalka: | maks. 40 A gG |
Kratkostična zmogljivost (s predvarovalko): | 25 kA |
Stikalna zmogljivost: | maks. 300 A (cos = 0,65) |
Nazivna kratkostična zmogljivost prekinitve: | 6 kA |
Električna življenjska doba: | 4000 sprememb položaja |
Mehanska življenjska doba: | 20 000 sprememb položaja |
Zaščita pred zunanjimi vplivi: | Plastično ohišje, odporno na udarce in UV žarke Termični odklopnik od zunaj ni dosegljiv |
Termični sprožilec: | od zunaj ni dostopen |
Število polov: | 1 |
Stopnja zaščite: | IP 40 |
Montaža: | 35×7,5 mm montažni tir |
Priklop: | z vijačnimi sponkami |
Prerez priklopnega voda: | 1,0 –16 mm2 |
Možnost zapiranja: | stikalna ročka je lahko v položaju „OF” zaklenjena |
Temperatura okolja: | -25…+50 °C |
Tracon koda | Krivulja odklopa | Nazivni tok | Nazivni električni tok z napako za odklop |
KVKVE-13/30 | „C” | 13 A | 30 mA |
