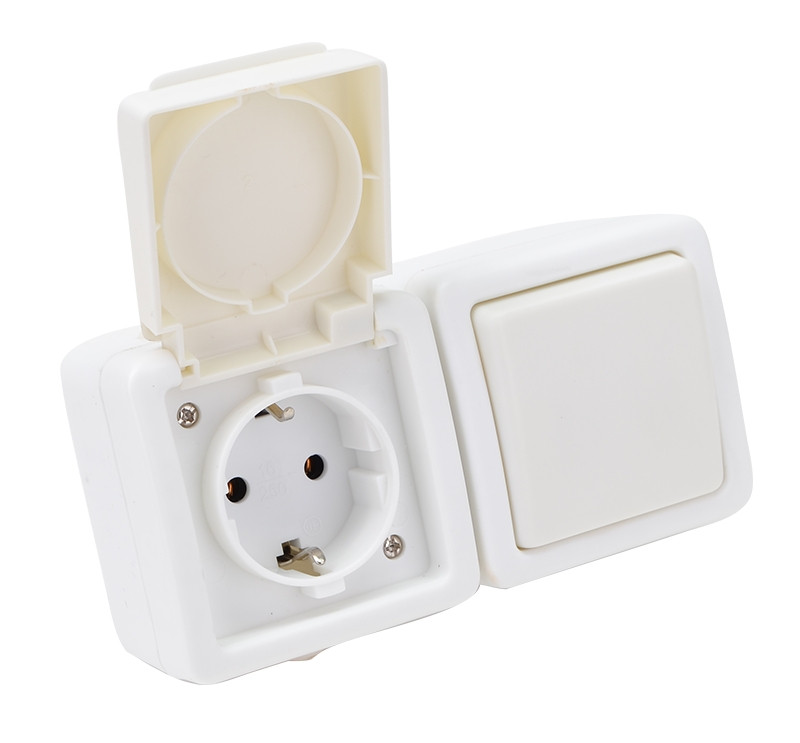

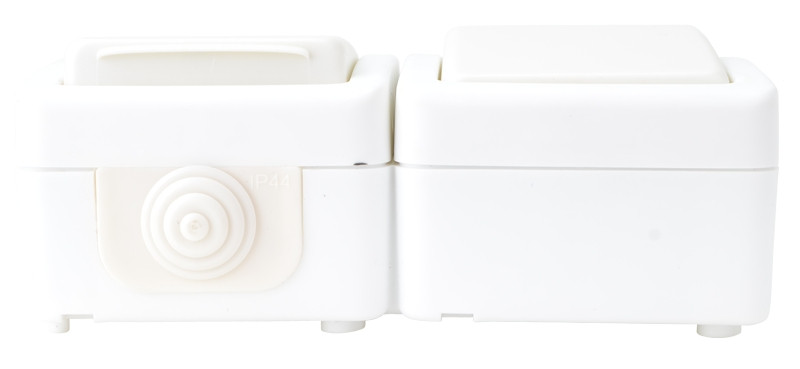

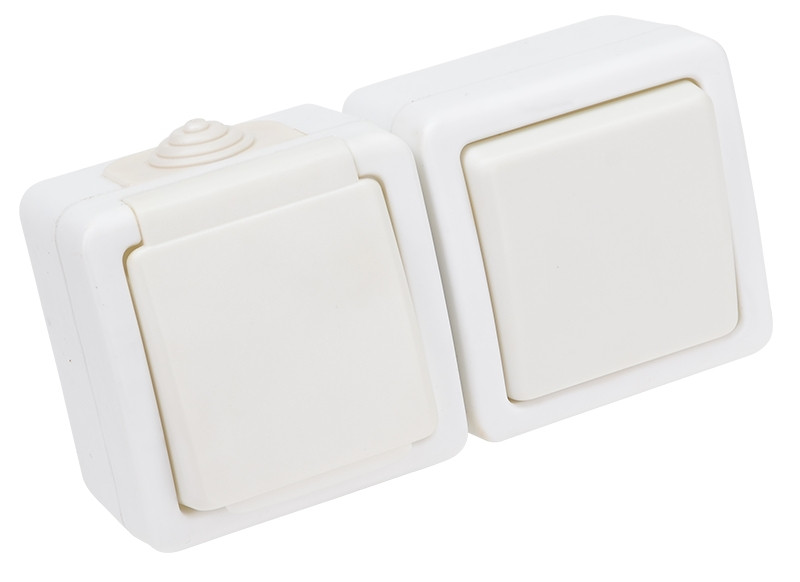

Nadometna stikala in vtičnice
Izdelki so nameščeni v dvodelno, vodoodporno ohišje. Pokrov vtičnice zapira vzmet. Stikala so dvopolne izvedbe (primerni so za istočasno priključitev na fazni in ničelni vod). V brezvijačnih priključnih sponkah lahko uporabimo trde ter upogljive kable, ki so opremljenimi s kabelsko votlico. Primerne so za uporabo v stanovanjih, garažah, kopalnicah, mestnih stavbah, delavnicah.
Tehnični podatki
Zaščita: |
IP 44 (Zaščiteni pred plivkanjem vode) |
Odpor na plamen: |
Po UL94 V-1 samougasni |
Način spojitve: |
S veznimi sponkami brez vijakov |
Presek uporabnega voda: |
2x1,5 - 2,5 mm2 vod |
Dolžina snemanja izolacije: |
6 mm |
Električni podatki |
|
Vtičnica: |
16A/250V; 50 Hz (2P+F) |
Dvopolno stikalo: |
10AX/250V; 50 Hz |
Koda |
Smer zbiranja |
TR-PH01 |
- |
TR-PH02 |
horizontalna |
TR-PH03 |
horizontalna |
TR-PH03V |
vertikalna |
TR-PH04 |
- |
TR-PH05 |
- |
TR-PH05L |
- |
TR-PH05-2 |
- |
TR-PH06 |
- |
TR-PH06L |
- |
TR-PH06-2 |
- |
TR-PH07 |
- |
TR-PH07L |
- |
TR-PH08 |
horizontalna |
TR-PH08V |
vertikalna |
TR-PH09 |
horizontalna |
TR-PH09V |
vertikalna |
TR-PH10 |
horizontalna |
TR-PH10V |
vertikalna |
TR-PH11 |
horizontalna |
TR-PH11V |
vertikalna |
|
1
|
Enotokovno stikalo
|
2
|
Dvopolno stikalo
|
5
|
Serijsko stikalo
|
6
|
Izmenično stikalo
|
6/2
|
Dvojno izmenično stikalo
|
Ny
|
Tasta za zvonec
|
|
1 2 5 6 6/2 Ny
|
