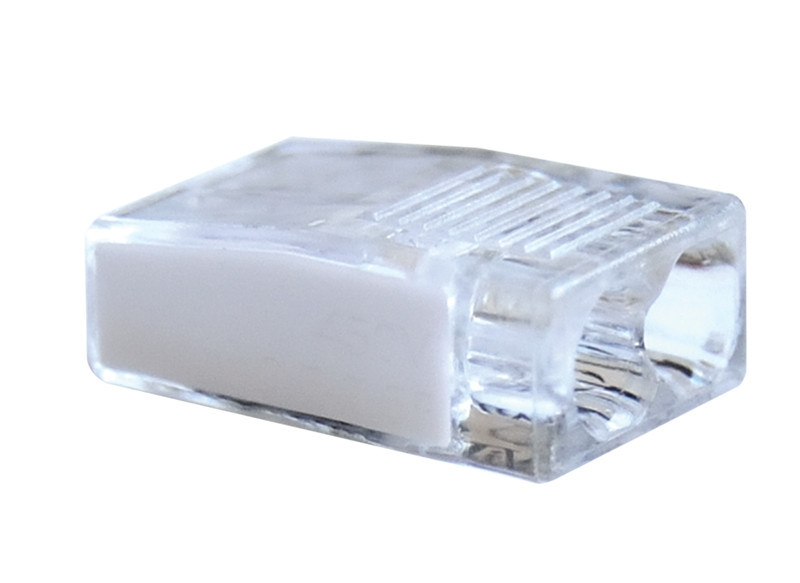

Hitre sponke brez vijaka TRC, RVO
Koda
|
|

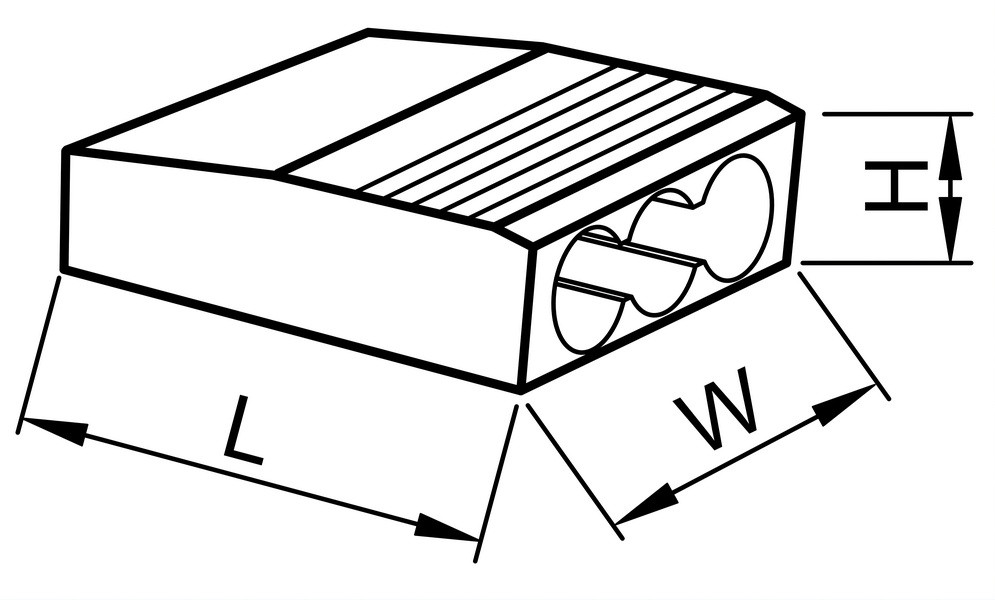

W (mm)
|
L (mm)
|
H (mm)
|
RVO2.5-2
|
2×0.5-2.5
|
17.2
|
10
|
9.2
|
Primerne so za izolirano električno spajanje trdožilnih kabelskih vodnikov in vodnikov z upogljivimi žilami. Spojiti je mogoče le vodnike iz istega materiala in enakega preseka. Vodnikom, ki jih nameravamo spojiti, snamemo izolacijo v doložini 10-13 mm, nato vodnike do konca vtaknemo v izolirano vezno odprtino. V primeru upogljivega voda moramo pred spajanjem na vodnik natakniti zaključno spojko. Sponka je po standardu o električnih vezeh primerna za uporabo na vseh, po standardih predpisanih mestih, kot na primer v spojnih omarah, na označenih mestih v kabelskih kanalih ter v električnih omarah.
|
|
W (mm)
|
L (mm)
|
H (mm)
|
RVO2,5-2 |
2×0.75-2.5
|
10.5
|
19
|
9.5
|
RVO2,5-3 |
3×0.75-2.5
|
13.5
|
19
|
9.5
|
RVO2,5-4 |
4×0.75-2.5
|
17.5
|
19
|
9.5
|
RVO2,5-5 |
5×0.75-2.5
|
21
|
19
|
9.5
|
RVO2,5-8 |
8×0.75-2.5
|
17.5
|
19
|
16.5
|
