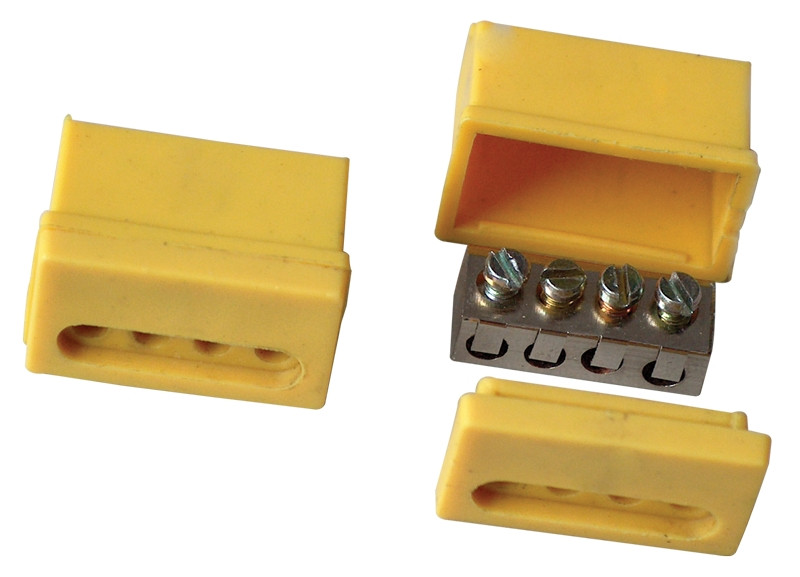

Sponke z vijaki TRK4
| Koda |
 |

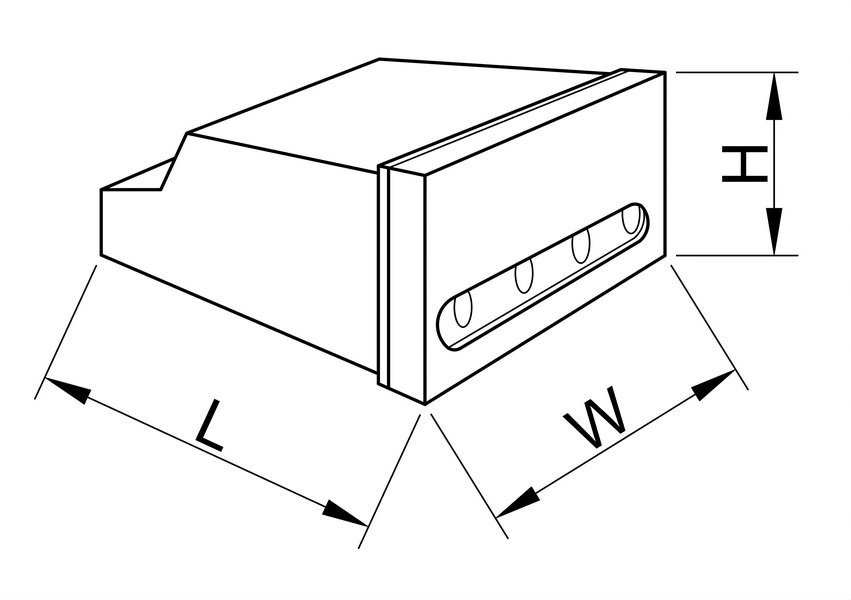

L (mm)
|
W (mm)
|
H (mm)
|
|
TRK4
|
1.5-4
|
19.5
|
13.4
|
13.4
|
V tej sestavi – drugače, kot ponavadi – ustreznega električnega in mehaničnega spajanja ne zagotavlja več moč spirale, temveč vijak. Velika prednost spojnega elementa je, da se lahko ustrezno delujoča vez ustvari ne le pri čvrstih, temveč tudi pri svaljkanih vodnikih, in sicer pri spojitvi vodnikov z 1,5-4mm2 presekom, pri čemer je vezava nameščena tako, da je zaščiten tako električno, kot mehanično. Vodnike, ki jih nameravamo spojiti, moramo najprej potegniti skozi odprtine pokrova, predhodno odstranjenega plastičnega ovoja, nato pa jih spojimo s pomočjo vijačne sponke. Po spojitvi je za zagotavljanje ustrezne mehanske zaščite, pokrov potrebno namestiti na mesto. Stopnja zaščite sponke v takem položaju: IP 20. V kolikor nameravamo vezavo dopolniti - in je tudi dovolj prostora za to - lahko po odstranitvi pokrova ponovimo montažo, oziroma se lahko vezava svobodno razveže, spojka pa ponovno uporabi.
