| Koda |
 |
 |
SHUKO |
 |
 |
| HKTM6-3M-ALU |
OK |
OK |
×6 |
×1 |
max.3680 W |

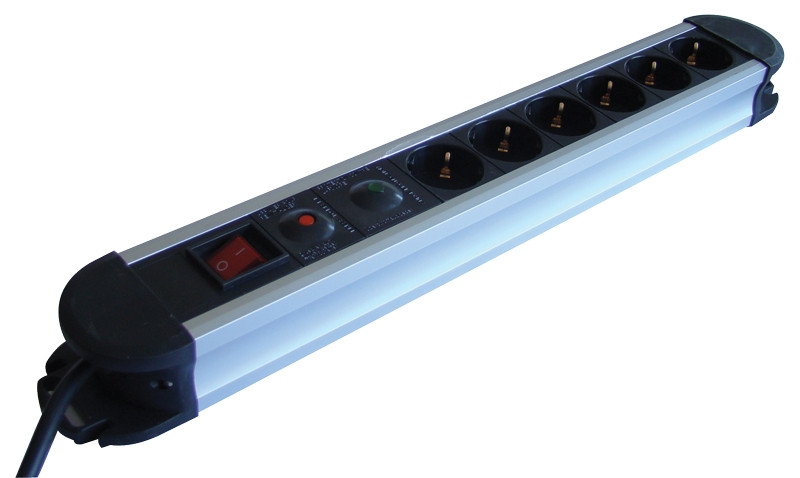

Razdelilne letve s prenapetostno zaščito
Razdelilne letve imajo vgrajeno enoto za sekundarno zaščito proti streli, ki zagotavlja zaščito občutljivih električnih naprav proti morebitnim prenapetostnim sunkom na omrežju. Priporočamo za zaščito televizije, video naprav, računalnikov in drugih električnih naprav. Razdelilne letve so s pomočjo izvrtanih odprtin na spodnji strani primerne za zidno montažo.
Aktivno delovanje prenapetostne zaščite signalizira vgrajena signalna lučka. Če ta ne sveti, je med delovanjem enote za prenapetostno zaščito prišlo do prekinitve. Kot taka je razdelilna letev še uporabna, vendar brez prenapetostne zaščite.
Enota za nadtokovno zaščito dopušča, ustrezno nazivni napetosti razdelilne letve 16 A, da skozi napravo teče največ 1 uro tok 22 A, kar je nadtok, nakar se napajanje prekine. Po tem ko se je enota za nadtokovno zaščito ohladila, se s stikalom lahko ponovno vklopi.
Zaščitne funkcije:
Koaks zaščita • Zaščita telefona • Zaščita računalnika
Sestavo posameznih zaščitnih funkcij glej v tabeli.
Razdelilna letev se lahko ponovno napelje.
Popolno prenapetostno zaščito zagotavlja le tristopenjski (B-C-D), celovito izdelani sistem.
Tehnični podatki:
|
Nazivna napetost:
|
250 V AC
|
|
Nazivni obremenilni tok:
|
16 A
|
|
Zaščita ohišja:
|
IP 20
|
|
Stopnja zaščite:
|
III. (IEC), „D” (VDE)
|
|
Okoliščine uporabe:
|
notranji prostori
|
|
Nazivni odvodni tok:
|
1,5 kA
|
|
Vodnik:
|
3 m, 3×1,5 mm2
|
|
Izvedba
|
Tracon koda
|
Zaščita
|
Število
vtičnic
|
|
Ohišje iz
aluminija
|
HKTM6-3M-ALU
|
Prenapetost
|
Preobremenitev
|
TV
|
Telefon
|
Računalnik
|
6
|
|
HKTM8-3M-ALU
|
+
|
+
|
-
|
-
|
-
|
8
|
|
HKTM6-3M-KT-ALU
|
+
|
+
|
-
|
-
|
-
|
6
|
|
HKTM8-3M-KT-ALU
|
+
|
+
|
+
|
+
|
-
|
8
|
|
HKTM6-3M-KTS-ALU
|
+
|
+
|
+
|
+
|
-
|
6
|
|
HKTM8-3M-KTS-ALU
|
+
|
+
|
+
|
+
|
+
|
8
|
|
Ohišje iz
umetne mase
|
HKT5-3M
|
+
|
+
|
+
|
+
|
+
|
5
|
|
HKTM5-3M
|
+
|
-
|
-
|
-
|
-
|
5
|
|
HNKTM8-3M-KT
|
+
|
+
|
-
|
-
|
-
|
8
|
|
HNKTM10-3M-KT
|
+
|
+
|
+
|
+
|
-
|
10
|
|
HKTM6-3M-ALU
|
+
|
+
|
+
|
+
|
-
|
6
|
