| Koda |
a2-a1
|
a3-a1 |
|
 |
 |
|
|
TIR-MO2
|
230 V AC
|
24 V AC-DC
|
5 A, 230 V AC
|
+1 %
|
0,1 sec - 99 h
|
100 g
|

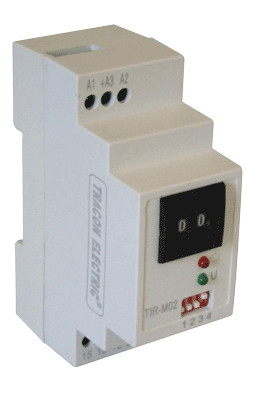

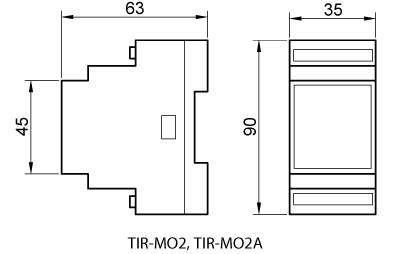

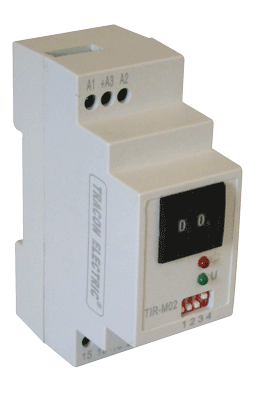

Izvedba, namenjena za uporabo v modularnih (z ohišjem) stikalnih omarah. S tipkami DIP se v poljubnih časovnih intervalih od 0,1 sekund do 999 ur nastavljata zakasnitev zatezanja oz. zakasnitev sprost itve. Nastavitve znotraj posameznih časovnih intervalov omogočajo tipke na zaslonu. Mere naprave so 7,5X35 mm, po standardu EN 50022 se pričvrsti na DIN letev. ohišje naprave je iz umetne mase.
Tehnični podatki:
|
Časovna nastavitev zaslona:
|
2-mestna pri TIR-MO1 in TIR-MO2
3-mestna pri TIR-MO2A
|
|
Izhodna obremenitev:
|
250V AC, 5A AC1, 30V DC 5A
|
|
Delovna temperatura:
|
-5 °C … +40 °C
|
|
Stopnja zaščite:
|
IP 20
|
|
Maks. presek vodnika:
|
1-2,5 mm2
|
|
Tip izhoda:
|
2 kos izmeničnega
kontakta (CO)
|
|
Koda
|
Nazivna obratovalna napetost
|
Natančnost; Odstopanja nastavitve
|
Nastavljivi časovni razpon
|
Teža
|
|
a2-a1
|
a2-a3
|
|
TIR-MO2
|
230 V AC
|
24 V AC/DC
|
±1 %
|
0,1 sec – 99 h
|
100 g
|
Csatlakozó kiosztás:
15 CO közös érintkező 25 CO közös érintkező
16 NC nyitó 26 NC nyitó
18 NO záró 28 NO záró
