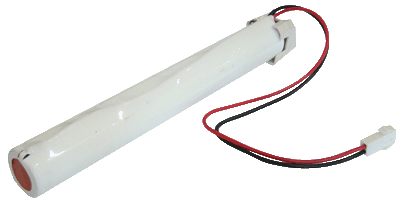

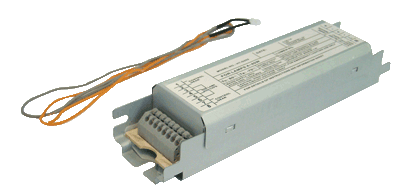

Vgradnja dodatne pretvorne enote omogoča svetilom s fluorescentnimi cevnimi sijalkami funkcijo delovanja zasilne Svetilke ob izpadu električne napetosti. Dodatna enota je iz dveh delov. Inverter (pretvornik) zagotavlja delovanje Svetila ob napajalni električni napetosti, v trenutku izpada napetosti pa svetilo avtomatično preklopi na vgrajeni akumulator. Ob ponovnem vklopu napetosti poteka preklop prav tako avtomatično. Pri običajni napajalni napetosti je funkcija pretvornika polnjenje akumulatorja, na potek napajanja opozarja LED, priključen na preklopnik. Vezalne sheme so v poglavju Priloga na str. K/16 Z »L« označen vhod preklopnika je zmeraj potrebno vezati na kontinuirano (neprekinjeno, stalno) fazo, akumulator pa pravilno povezati z označenim izhodom glede na polarnost. Podani premostitveni čas velja v primeru, če je napajanje potekalo neprekinjeno vsaj 24 ur!
Tehnični podatki
Nazivna vhodna napetost: | 230 V, 50/60 Hz |
Napajalni tok: | 200 mA |
Izhodna napetost odprtega tokokroga: | 1000 V |
Temperatura okolja: | 0 °C - +70 °C |
Premostitveni čas: | min. 90 minut |
Delovna frekvenca fluorescentnih cevnih sijalk: | 20 kHz |
Tracon koda | Moč delujoče fluorescenčne
cevne sijalke | Napetost
akumulatorja |
T5 | T8 |
INV-3558 | 35 W | 58 W | 6 V |
