Koda
|
Tip vrstnih
sponk
|
Un
(V)
|
In
(A)
|
Vodnik mm 2
|
Dimenzije (mm)
|
Dolžina
odstranjevanja
izolacije (mm) |
Maks.
moment
(Nm)
|
|
togi
|
pleten
|
|
W
|
L
|
H
|
M
|
|
TSKA2,5/2S
|
Dvojni |
400
|
20 |
0,2-2,5
|
0,2-2,5
|
0,2-2,5 |
5,5
|
62,1
|
47
|
M2,5
|
9 |
0,4
|
|
Koda
|
Vezni
mostiček
Modul 2-3 |
Tir v obliki glavnika
|
Zaključna
plošča |
Vezni
mostiček
|
Razdelilnik
električnega
kroga |
Razdelilnik
segmenta |
Merilni
adapter |
Označeva
lec
|
Bananski
vtikač |
Pritrdilni nosilec (3) |
| Modul 2 |
Modul 3 |
Modul 10 |
| TSKA2,5/2S |
USF2,5
|
SF103 |
SF102 |
SF100 |
VL2,5/2S
|
HL2,5
|
-
|
-
|
-
|
J5
|
-
|
RE1
|
Garnitura industrijskih vrstnih sponk tipa TSKA vsebuje več, med seboj izoliranih enot vijačnih veznih sponk. Uporabljajo se predvsem v tokovnih krogih merilnih, upravljalnih in energijo prenosnih razdelilnih omarah za industrijske in podobne namene. Vrstne sponke se uporabljajo za spajanje bakrenih vodnikov okroglega preseka. Deli električnega vodnika so vstavljeni v plastično ohišje iz poliamida, odpornega na visoke temperature, z veliko mehanično polniostjo, dobrimi električnimi parametri in z lastnostjo samougaševanja po UL94-V0. ohišje je oblikovano tako, da lahko sponke pritrdimo na montažne tire po EN 50022.

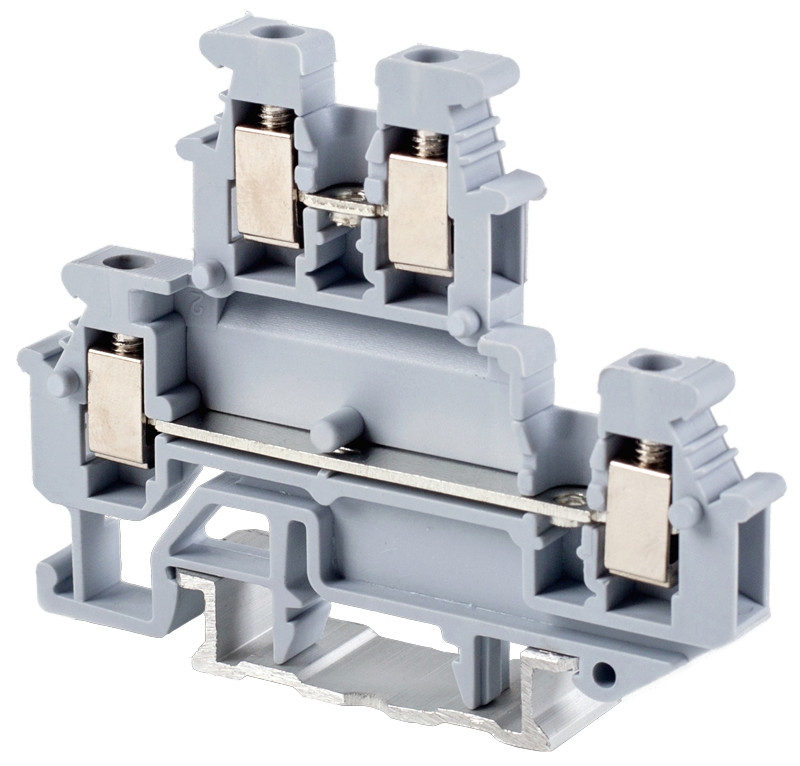

Dvojne vrstne sponke
Uporabljajo se za spajanje vodnikov dveh, med seboj neodvisnih električnih krogov. Sponke so nameščene druga na drugo v dveh nivojih. Primerna oblika ohišja zagotavlja enostavno dosegljivost sponk z izvijačem.
